Пластина привода гидротрансформатора
Последовательность снятия: 1. Болт; 2. Переходная пластина; 3. Пластина привода гидротрансформатора в сборе; 4. Зубчатый венец; 5. Пластина привода гидротрансформатора; 6. Переходная пластина коленчатого вала
Снятие зубчатого венца
(1) Равномерно нагрейте зубчатый венец 4 с помощью ацетиленовой горелки или подобного приспособления.
Внимание: Будьте осторожны с огнем, не обожгитесь.
(2) Снимите зубчатый венец 4, равномерно ударяя по его периферии.
Установка переходной пластины коленчатого вала пластины привода гидротрансформатора
Прикрепите переходную пластину 2 и переходную пластину 6 коленчатого вала к пластине привода гидротрансформатора в сборе так, чтобы они были расположены в направлении А, как показано на рисунке.
А: Сторона пластины привода гидротрансформатора
Установка зубчатого венца
(1) Равномерно нагрейте зубчатый венец 4 до температуры приблизительно 100°C с помощью ацетиленовой горелки или подобного приспособления, в течение 3 минут.
Внимание: Будьте осторожны с огнем, не обожгитесь.

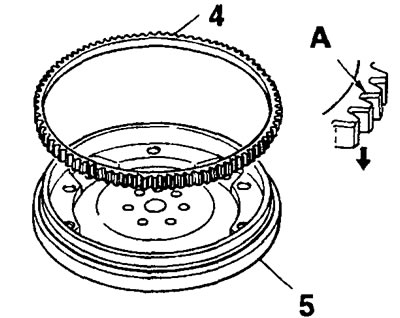

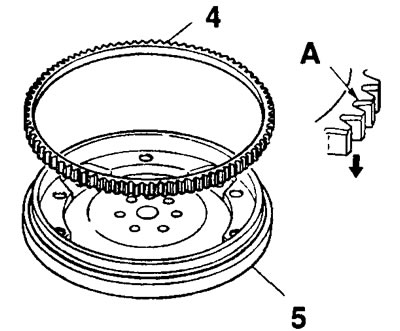

(2) Установите зубчатый венец 4 на пластину привода гидротрансформатора 5 так, чтобы сторона без скосов вершин зубьев была направлена в сторону пластины привода гидротрансформатора.
А: Сторона со скосами вершин зубьев зубчатого венца 4
Проверка зубчатого венца
(1) Проверьте зубчатый венец 4 на отсутствие повреждений сильного износа, и замените в случае необходимости.
