Маслоохладитель и масляный фильтр

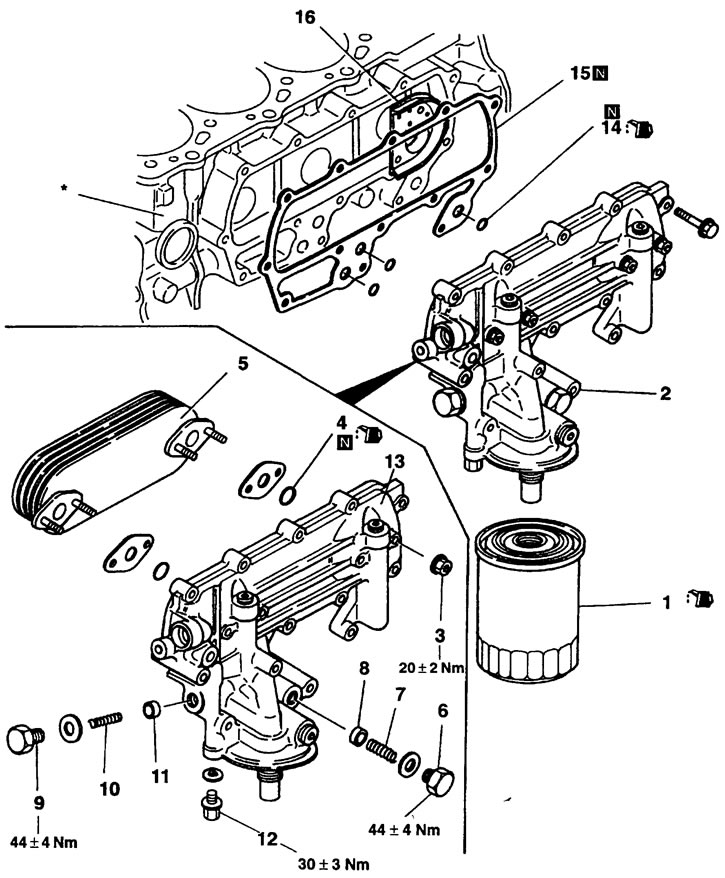

Последовательность снятия: 1. Масляный фильтр; 2. Маслоохладитель в сборе; 3. Гайка; 4. Кольцевая прокладка; 5. Радиатор маслоохладителя; 6. Заглушка; 7. Пружина перепускного клапана; 8. Плунжер; 9. Заглушка; 10. Пружина регулирующего клапан; 11. Плунжер; 12. Сливная пробка охлаждающей жидкости; 13. Крышка маслоохладителя; 14. Кольцевая прокладка; 15. Прокладка; 16. Отделитель охлаждающей жидкости
Очистка
(1) Проверьте радиатор 5 маслоохладителя на отсутствие отложений нагара и грязи (смолы) в масляном канале и перепускном клапане и промойте моющим маслом в случае необходимости.
(2) Вымойте радиатор 5 маслоохладителя и крышку маслоохладителя 13, если они сильно загрязнены накипью.
Проверка радиатора маслоохладителя

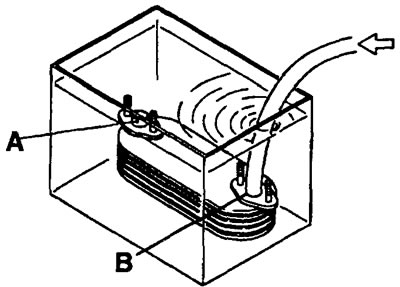

(1) Закройте пробкой отверстие А радиатора 5 маслоохладителя, и затем погрузите радиатор 5 маслоохладителя в бак с водой. Подсоедините шланг к отверстию В радиатора маслоохладителя (отверстие подачи масла от двигателя).
(2) Через подсоединенный шланг создайте давление воздуха 1470 кПа в радиаторе 5 маслоохладителя и проверьте отсутствие утечек воздуха.
(3) Замените радиатор 5 маслоохладителя при наличии утечек.

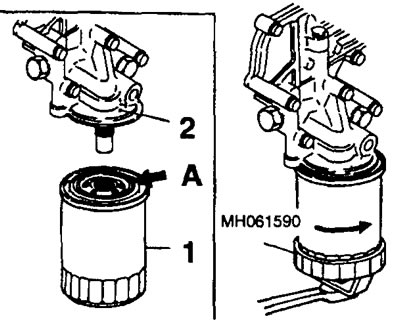

Установка масляного фильтра
(1) Очистите поверхность корпуса 2 маслоохладителя в сборе, на которую устанавливается масляный фильтр 1.
(2) Нанесите тонкий слой чистого моторного масла на прокладку А масляного фильтра 1.
(3) Заверните масляный фильтр 2 от руки, и после того как кольцевая прокладка войдет в контакт с поверхностью фланца, окончательно затяните крышку на 5/8 оборота.
