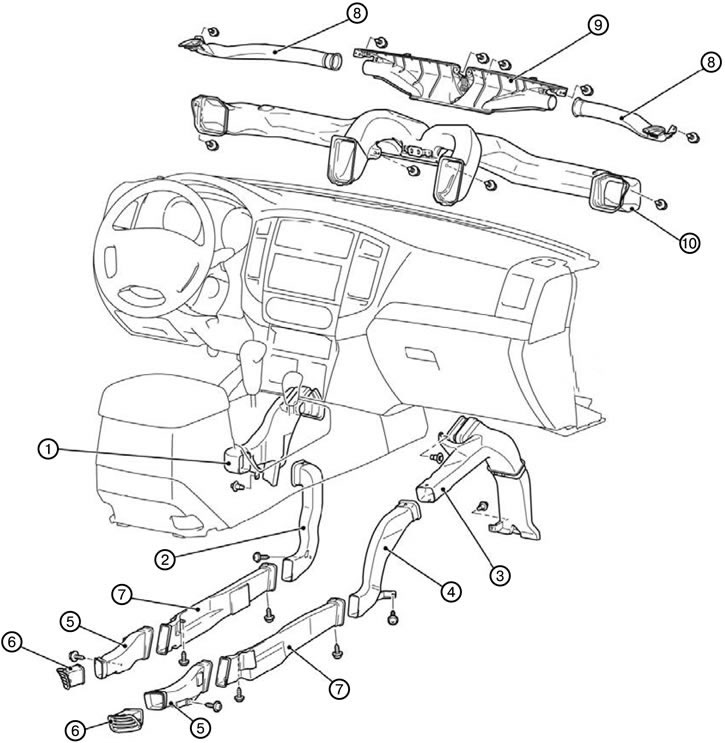

Légcsatornák eltávolítása (egyetlen légkondicionáló)
1. Távolítsa el a műszerfal alsó burkolatát.
2. Távolítsa el a C (1) padlószellőzőcsövet.
3. Szerelje le a műszerfalat.
4. Távolítsa el a padlólevegő-csatornát D (2).
5. Távolítsa el a padlószellőzőcsövet A (3).
6. Távolítsa el a padlószellőzőcsövet B (4).
7. Szerelje le a hátsó padlókonzolt.
8. Távolítsa el a fűtőberendezés (5) hátsó B levegőcsatornáját.
9. Távolítsa el a padlórácsot (6).
10. Szerelje le az első padlókonzolt.
11. Távolítsa el a fűtőberendezés (7) hátsó levegőcsatornáját A.
12. Távolítsa el az oldalsó fűtőlevegő-csatornát (8).
13. Távolítsa el a fűtőfúvókát (9).
14. Távolítsa el a levegőelosztó csövet (10).
Légcsatornák telepítése (egyetlen légkondicionáló)
1. Szerelje fel a levegőelosztó csövet (10).
2. Szerelje fel a fűtőfúvókát (9).
3. Szerelje be a fűtőoldali levegőcsatornát (8).
4. Szerelje be a fűtőberendezés (7) hátsó levegőcsatornáját A.
A cikk forrása elérhető itt (MITSUBISHIMAN.ru)
5. Szerelje fel az első padlókonzolt.
6. Szerelje fel a padlórácsot (6).
7. Szerelje fel a fűtőberendezés (5) hátsó B levegőcsatornáját.
8. Szerelje be a hátsó padlókonzolt.
9. Szerelje be a B (4) padlószellőzőcsövet.
10. Szerelje be a padlóba épített légcsatornát (3).
11. Szerelje be a D (2) padlószellőzőcsövet.
12. Szerelje fel a műszerfalat.
13. Szerelje be a C (1) padlószellőzőcsatornát.
14. Szerelje fel a műszerfal alsó burkolatát.
