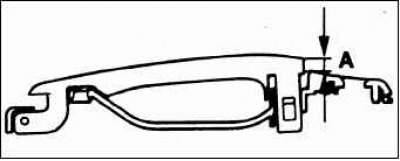

Sprawdź, czy skok "A" zewnętrznej klamki drzwi odpowiada wartości nominalnej.
Wartość nominalna "A"
- Drzwi przednie: wartość nominalna 3,9 mm lub mniej.
- Zalecana wartość: 1,9 mm.
- Drzwi tylne: wartość nominalna 3,6 mm lub mniej.
- Zalecana wartość: 1,6 mm.
Jeżeli skok klamki zewnętrznej nie odpowiada wartości nominalnej, należy sprawdzić i w razie potrzeby wymienić klamkę zewnętrzną lub zespół zamka drzwi.
Sprawdzenie skoku klamki wewnętrznego otwierania drzwi bocznych
Sprawdź, czy skok "B" wewnętrznej klamki drzwi odpowiada wartości nominalnej.
Wartość nominalna "B"
- Drzwi kierowcy: nominalne: 9,3 - 17,7 mm.
- Zalecana wartość: 13,9 mm.
- Z wyjątkiem drzwi kierowcy: wartość nominalna: 3,8 - 12,2 mm.
- Zalecana wartość: 8,4 mm.
Jeżeli skok wewnętrznej klamki drzwi nie mieści się w zakresie wartości nominalnej, sprawdzić i w razie potrzeby wymienić klamkę wewnętrzną lub zespół zamka drzwi.
Sprawdzenie skoku przycisku zamka drzwi bocznych wewnętrznych
Wymontuj zespół poszycia drzwi.

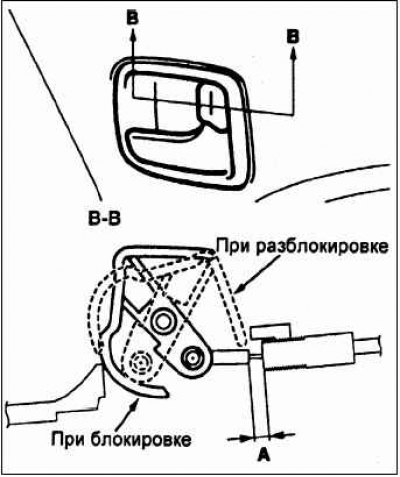

Aby sprawdzić skok przycisku wewnętrznego, należy sprawdzić, czy odległość "A" odpowiada wartości nominalnej w różnych pozycjach przycisku wewnętrznego.
Wartość nominalna "A"
- Po zablokowaniu: 3–5 mm.
- W stanie odblokowanym (drzwi przednie): 18–20 mm.
- Po odblokowaniu (drzwi tylne): 11–19 mm.

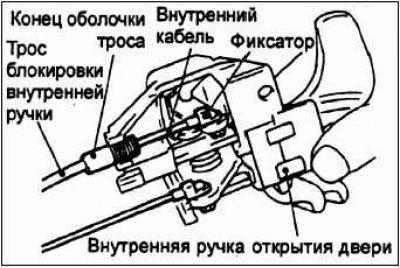

Jeżeli wartość "A" nie odpowiada wartości nominalnej, należy ją wyregulować przesuwając koniec osłony kabla.
Sprawdzenie skoku zewnętrznej klamki tylnych drzwi
Sprawdź, czy skok "A" zewnętrznej klamki drzwi odpowiada wartości nominalnej.
- Wartość nominalna "A": 2,3 mm.
Jeżeli skok zewnętrznej klamki drzwi nie odpowiada wartości nominalnej, zdemontuj dolną tapicerkę tylnych drzwi.
Wymontuj uchwyt drążka klamki zewnętrznej i wyreguluj skok klamki zewnętrznej, przesuwając drążek klamki zewnętrznej.
