Spis treści: Wyjmowanie ⤓ Instalacja ⤓ Sprawdzenie wyłącznika krańcowego…⤓ Montaż tylnej dolnej prowadnicy szyby ⤓ Montaż klamki wewnętrznej drzwi ⤓
Wyjmowanie
Demontaż części odbywa się w kolejności pokazanej na rysunku.
Przed rozpoczęciem demontażu części zdemontuj tapicerkę progu drzwi i przednią tapicerkę boczną.
Instalacja
Montaż części odbywa się w odwrotnej kolejności do demontażu.

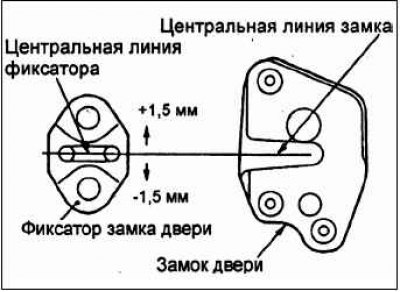

Zamontuj zatrzask zamka drzwi tak, aby odchylenie jego linii środkowej względem linii środkowej części współpracującej zamka drzwi nie przekraczało 1,5 mm.
Po zamontowaniu części zamontuj tapicerkę progu drzwi i tapicerkę przednią.
Wykonaj regulację drzwi.
Sprawdzenie wyłącznika krańcowego drzwi bocznych

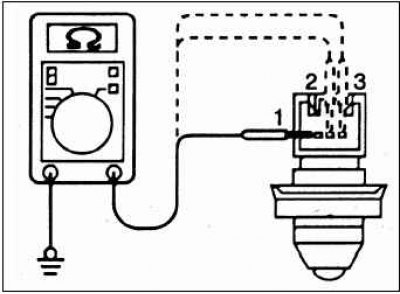

Sprawdź, czy istnieje ciągłość pomiędzy dowolnym zaciskiem złącza a korpusem przełącznika, gdy przycisk przełącznika jest zwolniony ("ON") (rezystancja mniejsza niż 2 omy).
Sprawdź, czy po naciśnięciu przycisku przełącznika (OFF) występuje przerwa w obwodzie pomiędzy dowolnym zaciskiem złącza a obudową.
Montaż tylnej dolnej prowadnicy szyby
Dokładnie włóż tylną dolną prowadnicę szyby do tylnej prowadnicy szyby.
Montaż klamki wewnętrznej drzwi
Aby zamontować linkę zamka klamki (drzwi przednie) lub drążek zamka klamki (drzwi tylne), ustaw wewnętrzny przycisk zamka drzwi w pozycji "ZABLOKOWANE".
Po zamontowaniu części sprawdź ruch klamek wewnętrznych i zewnętrznych drzwi.
Zainstaluj wodoodporną folię drzwiową.
Zamontuj tapicerkę drzwi.
(Artykuł jest oparty na danych ze strony internetowej: «mitsubishiman.ru»)
