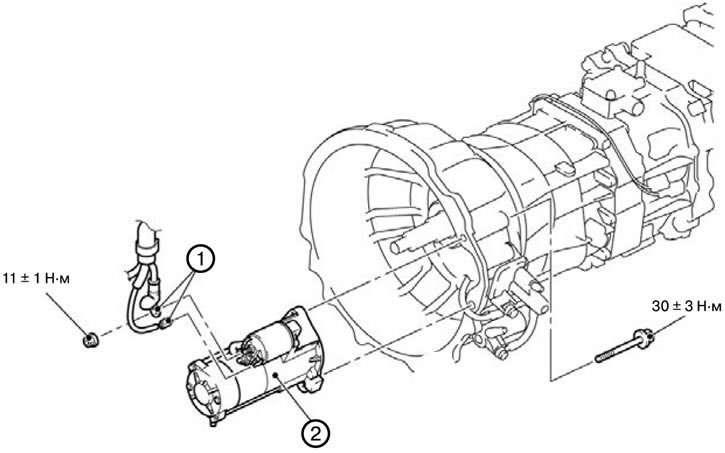

Зняття стартера
1. Зняти передній карданний вал.
2. Від'єднайте роз'єм стартера (1).
3. Зняти стартер у зборі (2).
Встановлення стартера
1. Встановити стартер у зборі (2).
2. Підключити роз'єм стартера (1).
3. Встановити передній карданний вал.

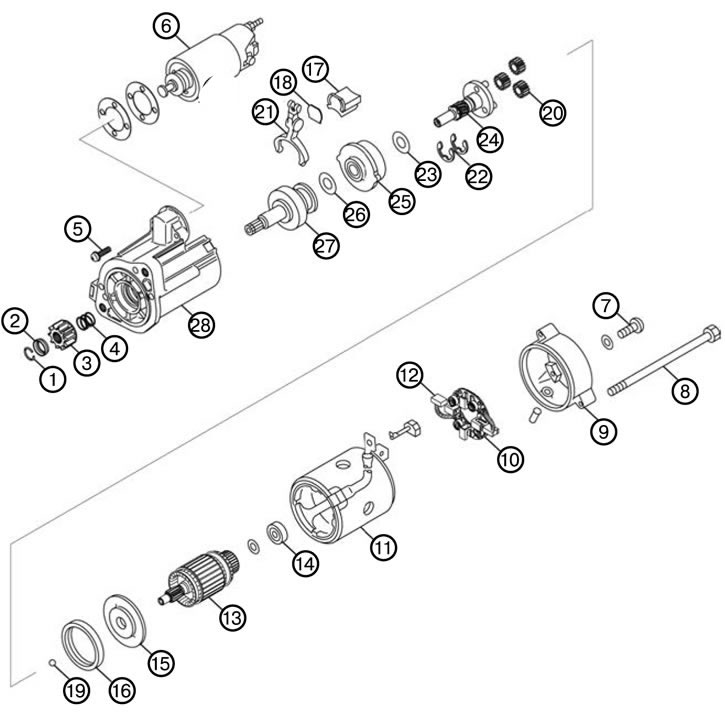

Розбирання стартера
1. Зняти стопорне кільце (1).
2. Зняти обмежувальне кільце (2).
3. Зняти шестірню (3).
4. Зняти пружину (4).
5. Викрутити гвинт (5).
6. Зняти реле тяги (6).
7. Викрутити гвинт (7).
8. Викрутити гвинт (8).
9. Зніміть задню кришку (9).
10. Зняти щіткоутримувач у зборі (10).
11. Зняти полюс з обмоткою стартера у зборі (11).
12. Зняти щітки (12).
13. Зняти якір (13).
14. Зніміть задній підшипник (14).
15. Зніміть кришку (15).
18. Зняти гумову прокладку (16).
17. Зніміть гумову прокладку (17).
18. Зняти пластину (18).
19. Зняти кульку (19).
20. Зняти планетарну шестірню (20).
21. Зняти важіль приводу (21).
22. Зніміть шайбу (22).
23. Зніміть шайбу (23).
24. Зняти води (24).
25. Зняти шестірню внутрішнього зачеплення (25).
26. Зняти обгінну муфту (26).
27. Зніміть передню кришку (27).
Складання стартера
1. Встановіть передню кришку (27).
2. Встановити обгінну муфту (26).
3. Встановити шестірню внутрішнього зачеплення (25).
4. Встановити водило (24).
5. Встановити шайбу (23).
6. Встановити шайбу (22).
7. Встановити важіль приводу (21).
8. Встановити планетарну шестірню (20).
9. Встановити кульку (19).
10. Встановити пластину (18).
11. Встановити гумову прокладку (17).
12. Встановити гумову прокладку (16).
13. Встановіть кришку (15).
14. Встановіть задній підшипник (14).
15. Встановити якір (13).
16. Встановити щітки (12).
17. Встановити полюс із обмоткою стартера у зборі (11).
18. Встановити щіткоутримувач у зборі (10).
19. Встановіть задню кришку (9).
20. Загорнути гвинт (8).
21. Загорнути гвинт (7).
22. Встановити тягове реле (6).
23. Загорнути гвинт (5).
24. Встановити пружину (4).
25. Встановити шестірню (3).
26. Встановити обмежувальне кільце (2).
27. Встановити стопорне кільце (1).
