Снятие
Отсоедините провод массы от аккумулятора.
Сбросьте давление топлива.
Отсоедините шланг системы принудительной вентиляции картера.
Отсоедините разъемы форсунок.

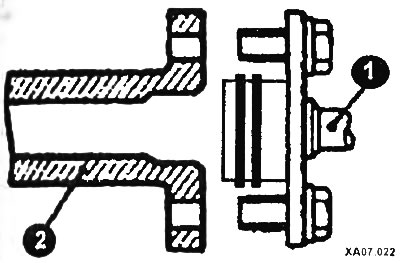

Отверните болты и отсоедините фланец топливного шланга высокого давления (1) от топливного коллектора (2).
Снимите прокладку.
Ослабьте хомуты, снимите шланг возврата топлива.
Отсоедините вакуумный шланг.
Снимите регулятор давления топлива.
Снимите кольцевую прокладку.
Отвинтите болты и снимите топливный коллектор вместе с установленными на нем форсунками.
Ослабьте хомут и снимите трубку возврата топлива.
Снимите уплотнительные прокладки.
Соблюдая осторожность, снимите форсунки.
Снимите с форсунок нижние шайбы.
Снимите уплотнительные втулки.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:

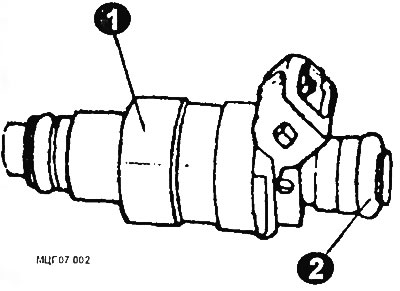

Перед установкой нанесите немного чистого моторного масла на кольцевую прокладку (2) форсунки (1)
Поворачивая форсунки, топливный шланг высокого давления и регулятор давления топлива, установите топливный коллектор.
После установки проверьте плавность поворота фланца шланга высокого давления в топливном коллекторе.
Затяните болты крепления фланца топливного шланга высокого давления требуемым моментом затяжки.
