Установка оси коромысла
1. На двигателях SOHC 12V: ось коромысла с большей фаской на конце размещается в направлении маховика. На двигателях SOHC 16V: ось коромысла с большей фаской на конце размещается в направлении зубчатого ремня ГРМ.
Внимание! На оси коромысла впускного клапана имеется 8 смазочных отверстий (рис. 3.36).

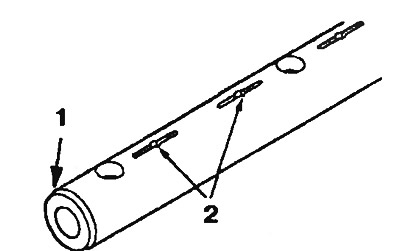

Рис. 3.36. На оси коромысла впускного клапана имеется 8 смазочных отверстий: 1 - Конец оси коромысел с большей фаской; 2 - Масляные отверстия
2. Установите ось коромысел смазочными отверстиями по направлению к головке блока цилиндров.
Установка коромысла и оси коромысел
3. Коромысла и оси коромысел устанавливаются в соответствии с идентификационными метками (рис. 3.37, 3.38).

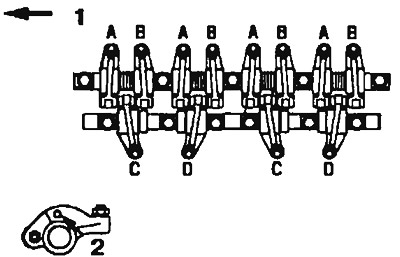

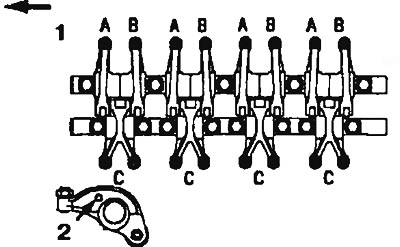

![]() Рис. 3.37. Установка коромысла и оси коромысел на двигателях SOHC 12V: 1 - В сторону зубчатого ремня ГРМ; 2 - Идентификационная метка | ![]() Рис. 3.38. Установка коромысла и оси коромысел на двигателях SOHC 16V: 1 - В сторону зубчатого ремня ГРМ; 2 - Идентификационная метка |
