Клапаны — проверка на износ

Главная Кольт 5 (1995-2003, бензин) Бензиновые двигатели Ремонт двигателей 4G9

0

1. Проверьте нормальное прилегание тарелки клапана к седлу. Если контакт неравномерный или неполный, притрите клапан и седло тарелки клапана.

2. Если высота тарелки клапана меньше предельного значения, замените клапан (рис. 4.16). Размеры высоты тарелки клапанов приведены в таблице 4.5.

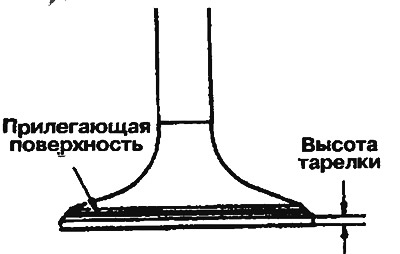

Рис. 4.16. Проверка высоты тарелки клапана


3. Измерьте общую длину клапана. Если длина больше допустимого значения, замените клапан (табл. 4.6).

Таблица 4.5. Размеры высоты тарелки клапанов



ПараметрыЗаданная величина, ммПредельная величина, мм
Впускной клапан1.00.5
Выпускной клапан SOHC1.30.8
Выпускной клапан DOHC1.20.7

Таблица 4.6. Размеры клапанов



ПараметрыЗаданная величина, ммПредельная величина, мм
Впускной клапанSOHC110.15109.65
DOHC104.19103.69
DOHC MIVEC115.63115.13
DOHC GDI104.19103.69
Выпускной клапанSOHC113.70113.20
DOHC103.87103.37
DOHC MIVEC115.63115.13
DOHC GDI103.87103.37
