Коленчатый вал, блок цилиндров, маховик и ведущий диск

Главная Кольт 5 (1995-2003, бензин) Бензиновые двигатели Ремонт двигателей 4G9

0

Коленчатый вал, блок цилиндров, маховик и ведущий диск при установке механической коробки передач показана на рис. 4.33, а коленчатый вал, блок цилиндров, маховик и ведущий диск при установке автоматической коробки передач - на рис. 4.34.

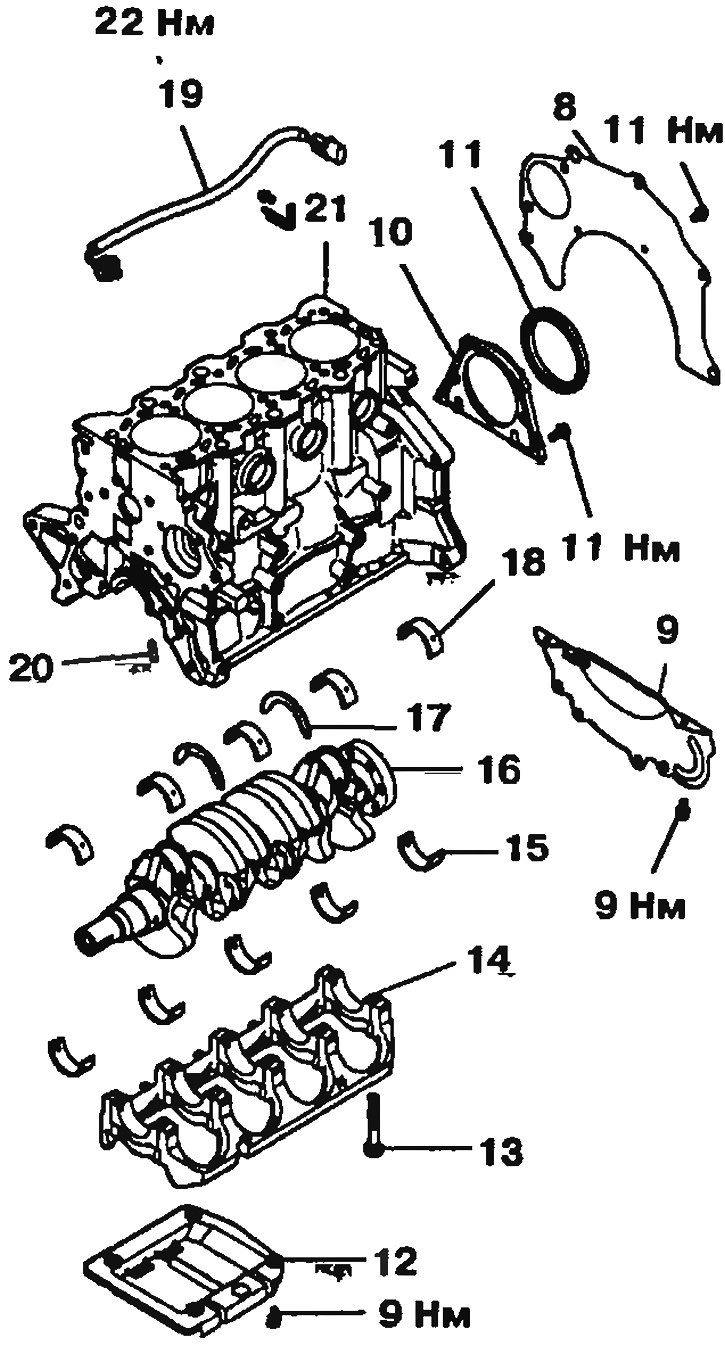

Рис. 4.33. Коленчатый вал, блок цилиндров, махоfик и ведущий диск при установке механической коробки передач: 8 - Задняя крышка; 9 - Нижняя крышка (SOHC); 10 - Корпус сальника; 11 - Сальник; 12 - Маслоотражатель (DOHC MIVEC и DOHC GDI); 13 - Болты крепления крышек коренных подшипников; 14 - Крышки коренных подшипников; 15 - Нижний вкладыш; 16 - Коленчатый вал; 17 - Регулятор осевого зазора; 18 - Верхний вкладыш, 19 - Датчик детонации (DOHC MIVEC); 20 - Масляная форсунка (DOHC MIVEC); 21 - Блок цилиндров

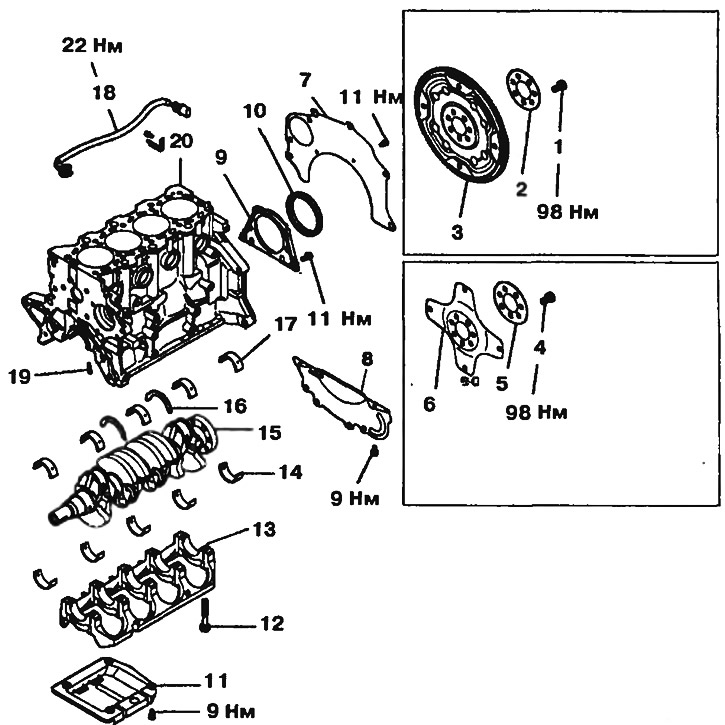

Рис. 4.34. Коленчатый вал, блок цилиндров, маховик и ведущий диск при установке автоматической коробки передач: 1 - Болт крепления маховика; 2, 3, 5 - Диски; 4 - Болт крепления ведущего диска; 6 - Ведущий диск; 7 - Задняя крышка; 8 - Нижняя крышка (SOHC); 9 - Корпус сальника; 10 - Сальник; 11 - Маслоотражатель (DOHC MIVEC и DOHC GDI); 12 - Болт крепления крышек коренных подшипников; 13 - Крышки коренных подшипников; 14 - Нижний вкладыш; 15 - Коленчатый вал; 16 - Регулятор осевого зазора; 17 - Верхний вкладыш; 18 - Датчик детонации (DOHC MIVEC); 19 - Масляная форсунка (DOHC MIVEC); 20 - Блок цилиндров
