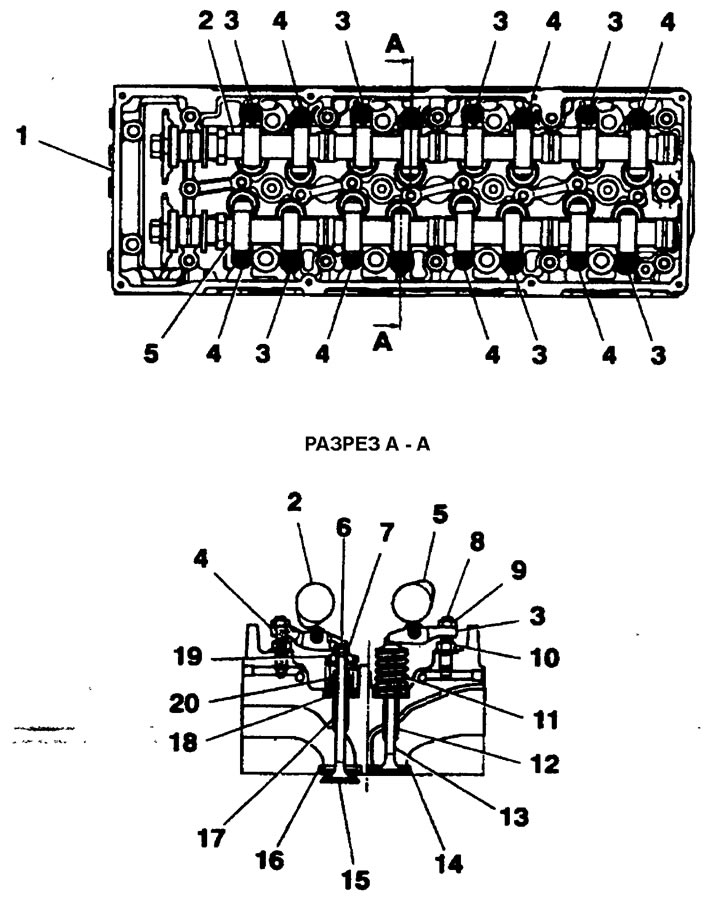

Клапанный механизм
1. Головка цилиндров; 2. Распределительный вал выпускных клапанов; 3. Короткое коромысло; 4. Длинное коромысло; 5. Распределительный вал впускных клапанов; 6. Маслосъемный колпачок; 7. Чека клапана; 8. Регулировочный винт; 9. Контргайка; 10. Опорный болт; 11. Пружина клапана; 12. Направляющая втулка впускного клапана; 13. Впускной клапан; 14. Седло впускного клапана; 15. Выпускной клапан; 16. Седло выпускного клапана; 17. Направляющая втулка выпускного клапана; 18. Пружина седла клапана; 19. Тарелка клапанной пружины; 20. Уплотнение
В клапанном механизме используются два типа коромысел: длинные коромысла 4 и короткие коромысла 3. Направление установки коромысел различаются, как показано на рисунке.
