Проверка натяжения ремня привода генератора (Mitsubishi Colt 5)

1. Проверьте натяжение, нажимая на ремень, и отрегулируйте его до требуемого значения. Прокрутите регулировочный болт по часовой или против часовой стрелки, чтобы увеличить или уменьшить натяжение ремня ГРМ (рис. 2.11а,б). Нормальное значение: новый ремень: 5.5-7.0 мм, старый ремень: 8.0 мм.

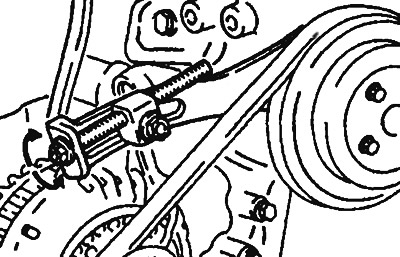

Рис. 2.11а. Болт для регулировки натяжения ремня привода генератора

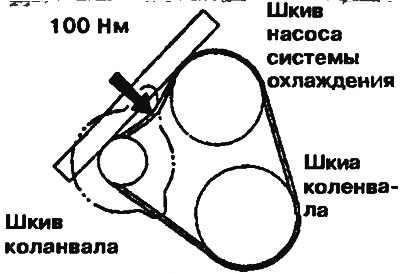

Рис. 2.116. Проверка натяжения путем нажатия на ремень

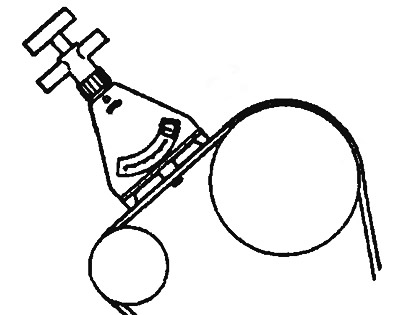

2. При использовании отрегулируйте натяжение, вращая регулировочный болт (рис. 2.12). Нормальное значение: новый ремень: 500-700 Н, старый ремень: 400 Н.



(Оригинал статьи опубликован на: «mitsubishiman»)
