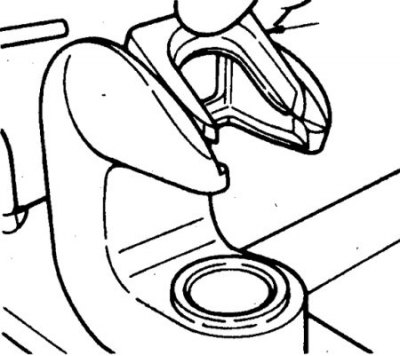

Вставка приспособления для удержания шатуна

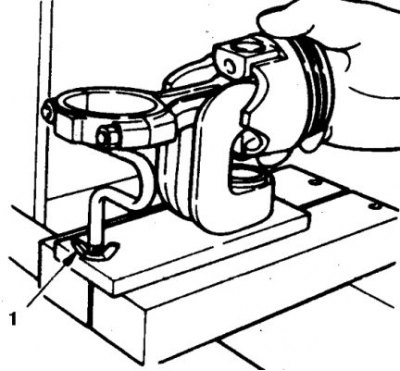

Регулировка положения шатуна при выпрессовывании пальца
1. Шатун

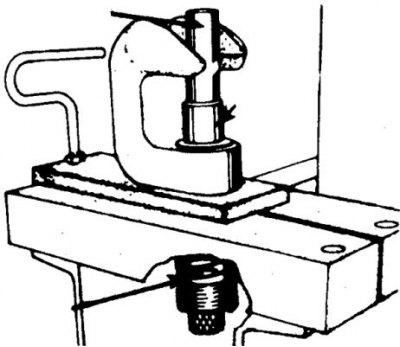

Направляющая приспособления для запрессовывания пальца
Выпрессовывание и запрессовывание пальца выполняется в автосервисе на приспособлении MD 998184-01 с гидравлическим прессом и комплектом специальных оправок. Усилие при выпрессовывании около 1,78 Тс, при запрессовывании – от 4,9 до 16,0 Тс.
Если палец не запрессовывается с таким усилием, то шатун и (или) палец замените.
(Оригинал материала размещен на сайте: «MitsubishiMan»)

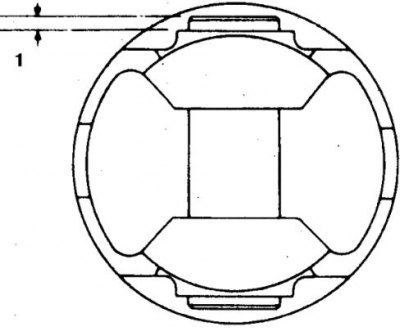

Проверка величины выступания пальца по бокам поршня
При запресовывании пальца проверьте величину его выступания (1) с обеих сторон поршня.
Выпрессованный палец должен проходить в поршне под небольшим усилием. В противном случае поршень и (или) палец замените.
