Снятие амортизатора
1. Вывернуть крепежную гайку амортизатора (1).
2. Снять шайбу (2).
3. Вывернуть крепежный болт амортизатора (3).
4. Снять амортизатор (4).
5. Снять втулку (5).
6. Снять нижнюю втулку (6).
7. Снять шайбу (7).
8. Вывернуть крепежный болт нижнего рычага (8).

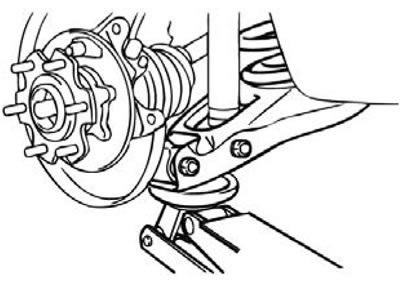

1) Сжать винтовую пружину при помощи напольного домкрата и вывернуть крепежный болт нижнего рычага.
2) Опустить напольный домкрат и затем снять винтовую пружину.
9. Снять винтовую пружину (9).
10. Снять верхнее седло пружины (10).
11. Снять нижнее седло пружины (11).
12. Вывернуть регулировочный болт (12).
13. Снять нижний рычаг в сборе (13).
Установка амортизатора
Внимание. * Означает детали, которые необходимо предварительно затянуть, а затем произвести окончательную затяжку, опустив незагруженный автомобиль на колеса на ровную горизонтальную площадку.
Оригинал материала находится здесь MITSUBISHIMAN

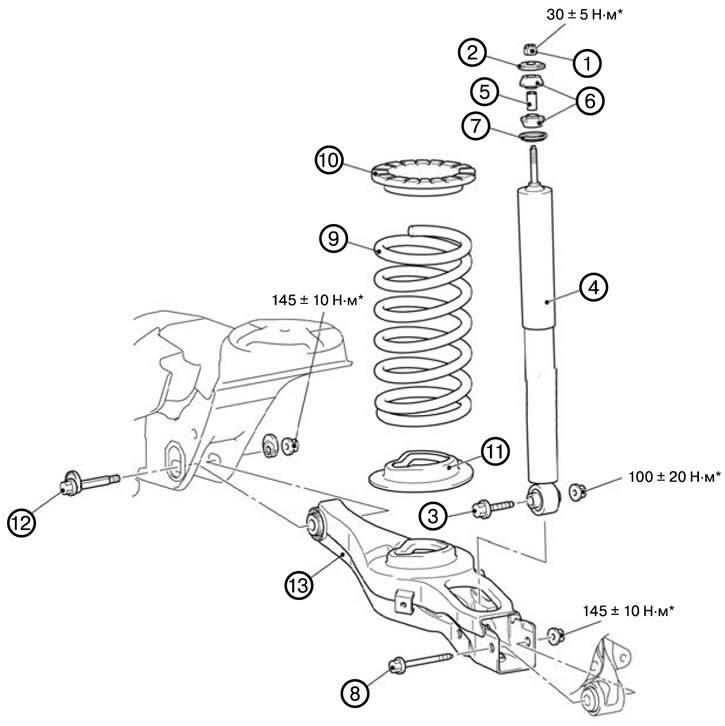

Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить нижний рычаг в сборе (13).
2. Завернуть регулировочный болт (12).
3. Установить нижнее седло пружины (11).
4. Установить верхнее седло пружины (10).
5. Установить винтовую пружину (9).
6. Завернуть крепежный болт нижнего рычага (8).
7. Установить шайбу (7).
8. Установить нижнюю втулку (6).
9. Установить втулку (5).
10. Установить амортизатор (4).
11. Завернуть крепежный болт амортизатора (3).
12. Установить шайбу (2).
13. Завернуть крепежную гайку амортизатора (1).
14. Проверить и отрегулировать углы установки колес.
