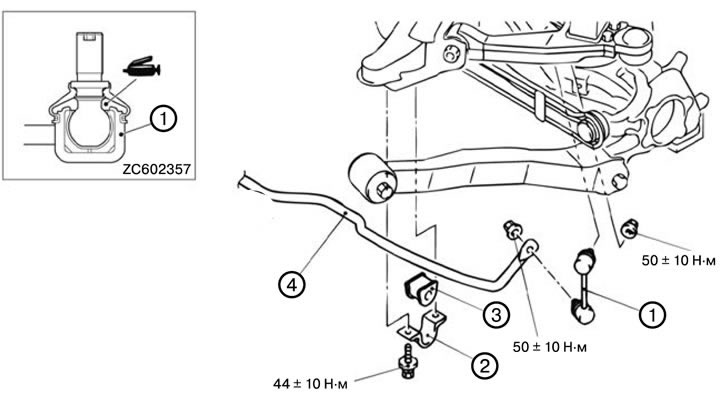

Снятие стабилизатора поперечной устойчивости
1. Снять тягу стабилизатора (1).
2. Снять кронштейн стабилизатора (2).
3. Снять втулку стабилизатора (3).
4. Снять стабилизатор поперечной устойчивости (4).
Установка стабилизатора поперечной устойчивости
Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить стабилизатор поперечной устойчивости (4).
2. Установить втулку стабилизатора (3).
3. Установить кронштейн стабилизатора (2).
4. Установить тягу стабилизатора (1).
Проверка момента вращения пальца шаровой опоры стойки стабилизатора поперечной устойчивости

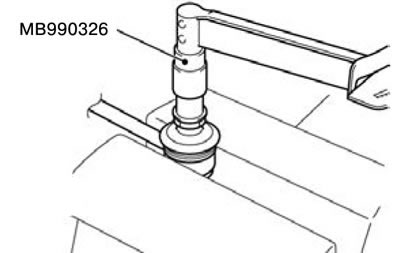

1. Покачать палец шарового шарнира несколько раз, затем завернуть гайку на резьбовую часть пальца и, с помощью динамометрического ключа, измерить величину момента вращения пальца шарового шарнира стойки стабилизатора поперечной устойчивости.
Номинальная величина: 6,86 -19,6 Н·м.
2. Если измеренное значение превышает номинальную величину, заменить стойку стабилизатора.
Текст статьи взят с сайта www.mitsubishiman.ru
3. Если измеренное значение меньше номинального, проверить плавность вращения шарового шарнира и отсутствие чрезмерного люфта. Если все нормально, возможно использование этой шаровой опоры.
Проверка защитного чехла шаровой опоры стойки стабилизатора поперечной устойчивости
1. Проверить защитный чехол на наличие трещин или повреждений, нажимая на него пальцем.
2. Если защитный чехол имеет трещины или повреждения, заменить стойку стабилизатора поперечной устойчивости.
Примечание. Трещины и повреждения защитного чехла могут вызвать повреждение шаровой опоры. Если защитный чехол поврежден во время выполнения работ по обслуживанию, замените защитный чехол.
Замена защитного чехла шаровой опоры стойки стабилизатора поперечной устойчивости
Заменить защитный чехол шаровой опоры, только когда он случайно поврежден при проведении работ по обслуживанию, следующим образом:

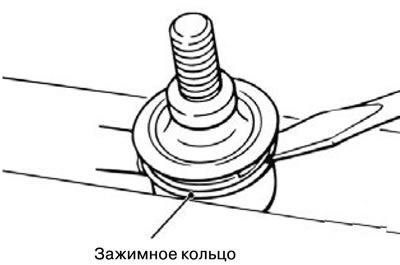

1. Снять пружинный кольцевой замок и защитный чехол.
2. Нанести многоцелевую консистентную смазку на кромку и внутреннюю часть защитного чехла.
3. Обмотать изоляционную ленту вокруг резьбовой части пальца, как показано на рисунке, а затем установить защитный чехол.
4. Закрепить защитный чехол кольцевым замком. При установке кольцевого замка, отодвинуть его концы на угол 90° от оси стойки стабилизатора поперечной устойчивости.
5. Проверить защитный чехол на наличие трещин и повреждений, нажимая на него пальцем.
