L200 4 (2005-2014, дизел)

ABS система (с ASC система) (Mitsubishi L200 4)

0

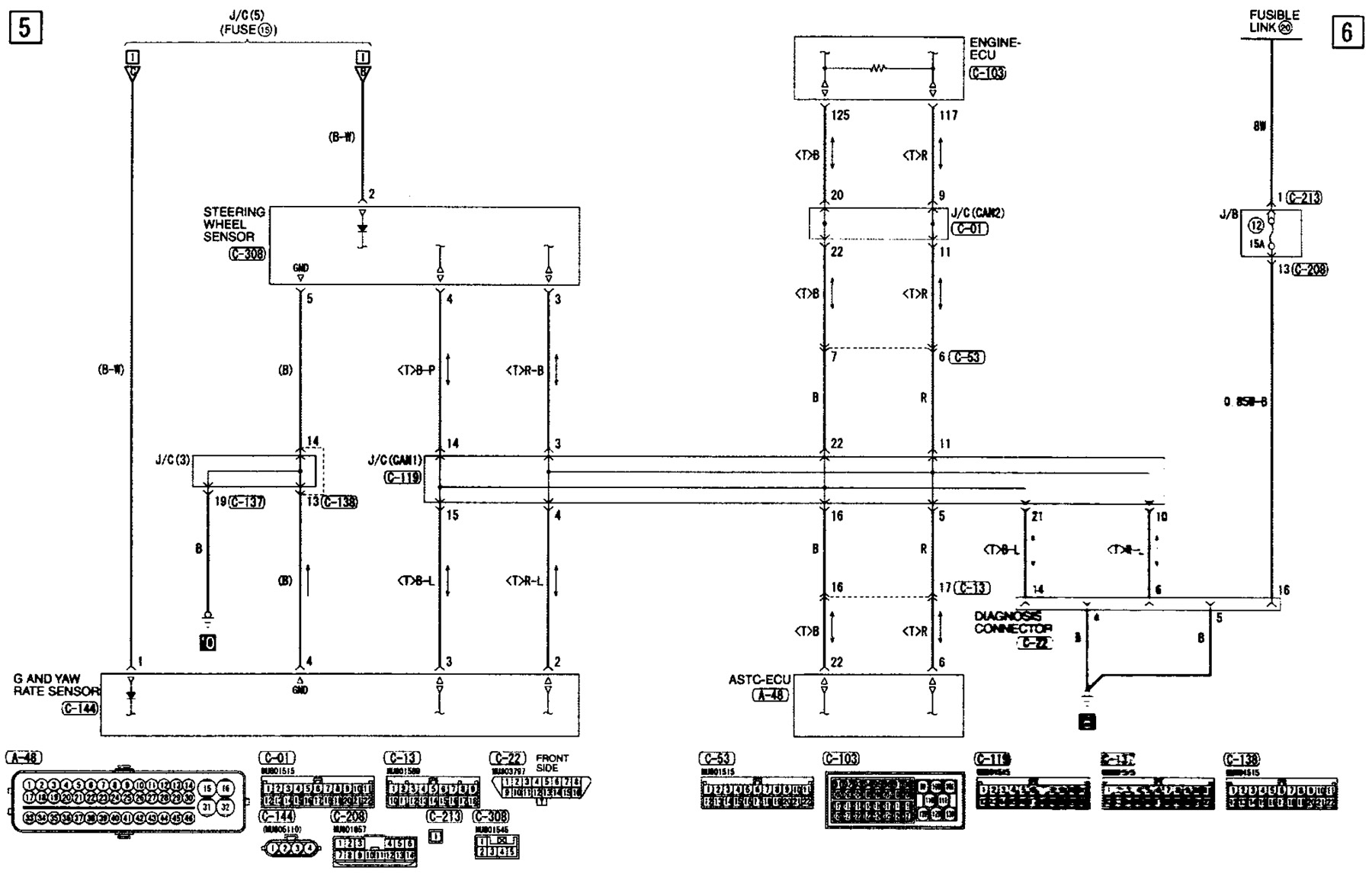

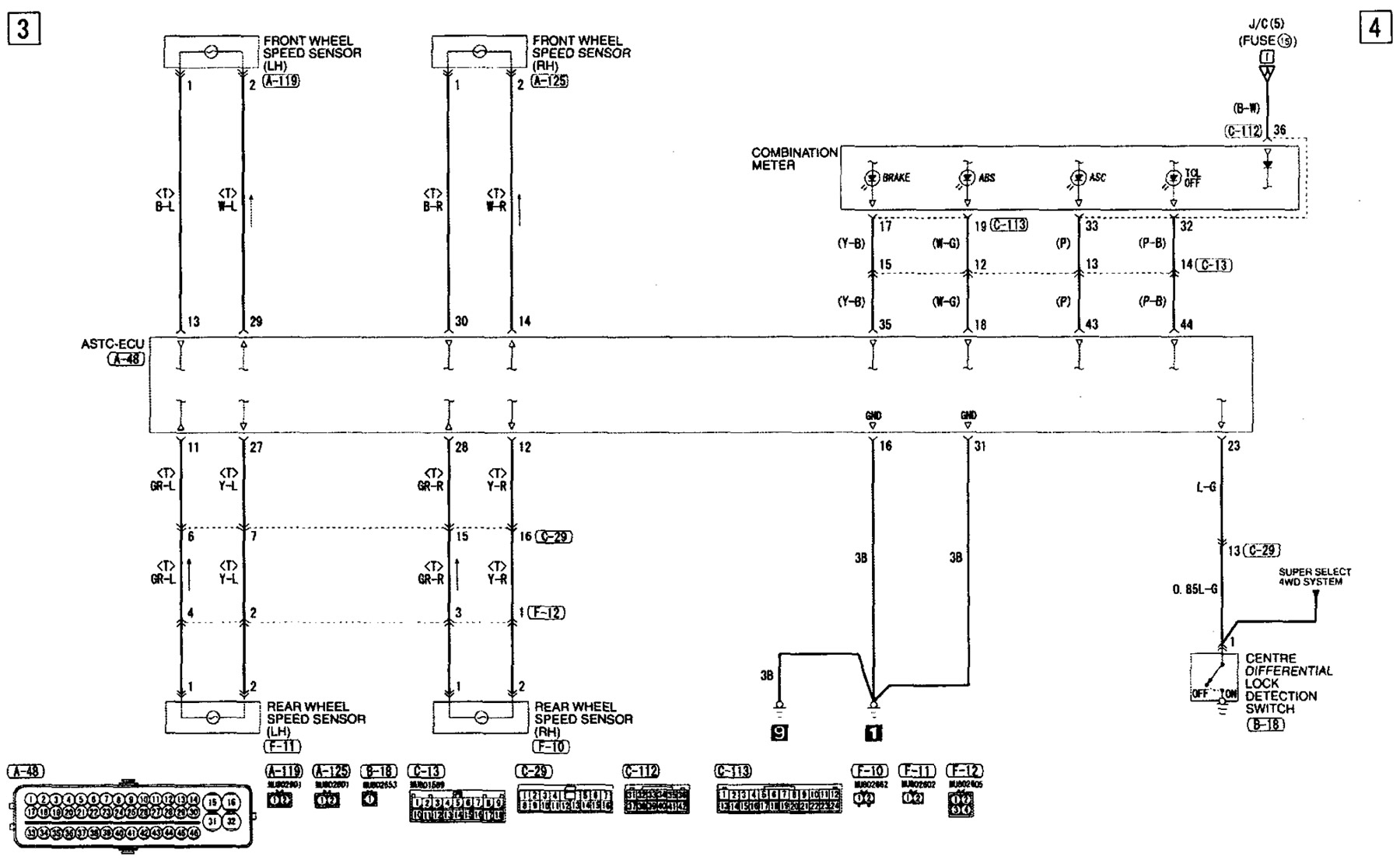

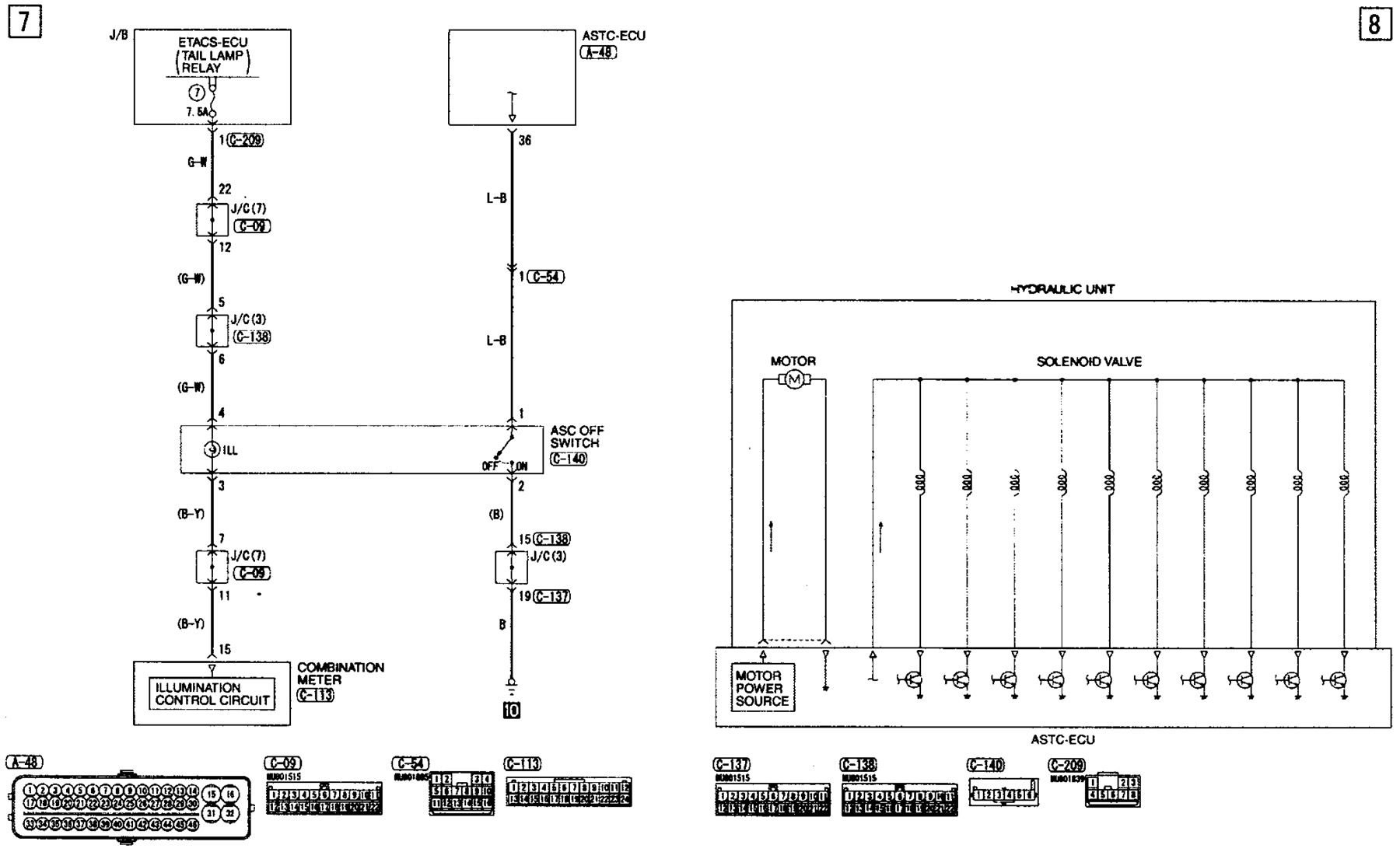

ABS система (с ASC система)

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Намират се обяснения за електрически схеми тук →

Съкращенията и имената, които се срещат в диаграмите, са разположени тук →

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Тази статия е проверена от: Никита Романов
