Modulul airbag lateral șofer

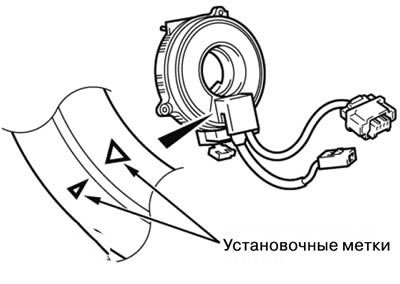

1. Aliniați marcajele de sincronizare de pe arjul ceasului și, după rotirea roților din față în poziția de mers drept înainte, instalați arjul ceasului în comutatorul combinat al coloanei de direcție.
Atenție: Dacă marcajele de sincronizare de pe arjul ceasului nu sunt complet aliniate, rotația volanului poate fi restricționată la virarea vehiculului sau cablul se poate desprinde de arjul ceasului, provocând defecțiunea sistemului SRS și vătămarea corporală gravă a șoferului sau a pasagerului din față.
2. Montați capacele superioare și inferioare ale coloanei de direcție.
3. Instalați ansamblul volanului (6).
Notă: Înainte de a instala volanul, rotiți mai întâi roțile din față ale vehiculului în poziția de mers drept înainte și aliniați marcajele de sincronizare ale arcului ceasului.
Atenție: Înainte de a instala volanul, verificați dacă firele arcului ceasului nu sunt ciupite sau răsucite.
4. După ce ați fixat volanul, rotiți-l complet în ambele direcții pentru a verifica direcția.
5. Instalați modulul airbag șofer (5).
6. Conectați conectorul modulului airbag șofer (4).
7. Conectați conectorul de semnal (3).
8. Montați capacul (2).
9. Conectați borna negativă a bateriei (1).
10. Rotiți cheia de contact în poziția "ON" (Pornit).
11. Se aprinde martorul luminos SRS timp de aproximativ 7 secunde, se stinge și apoi rămâne stins timp de cel puțin 5 secunde?
12. Dacă da, sistemul SRS funcționează normal.
Modulul airbag lateral pasager
1. Instalați modulul airbagului lateral pasager (4).
2. Montați suportul airbagului lateral (3).
3. Instalați conducta de distribuție.
4. Instalați panoul de bord.
5. Conectați conectorul modulului airbag lateral pasager (2).
6. Conectați borna negativă a bateriei (1).
7. Rotiți cheia de contact în poziția "ON" (Pornit).
8. Se aprinde martorul luminos SRS timp de aproximativ 7 secunde, se stinge și apoi rămâne stins timp de cel puțin 5 secunde?
9. Dacă da, sistemul SRS funcționează normal.
Modulul airbag lateral
1. Instalați ansamblul spătarului scaunului cu modulul airbag lateral (2).
2. Conectați borna negativă a bateriei (1).
3. Rotiți cheia de contact în poziția "ON" (Pornit).
4. Se aprinde martorul luminos SRS timp de aproximativ 7 secunde, se stinge și apoi rămâne stins timp de cel puțin 5 secunde?
5. Dacă da, sistemul SRS funcționează normal.
