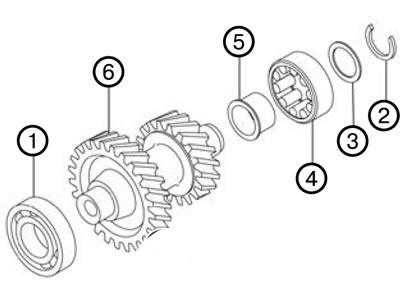

Demontarea arborelui secundar
1. Scoateți rulmentul cu bile (1).

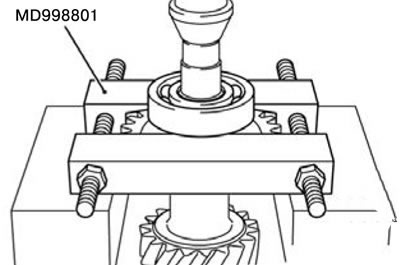

1) Scoateți rulmentul cu bile folosind unealta specială MD998801.
2. Scoateți inelul cu arc (2).
3. Scoateți șaiba (3).
4. Scoateți rulmentul cu role (4).
5. Scoateți inelul interior (5).
1) Scoateți șaiba și rulmentul.

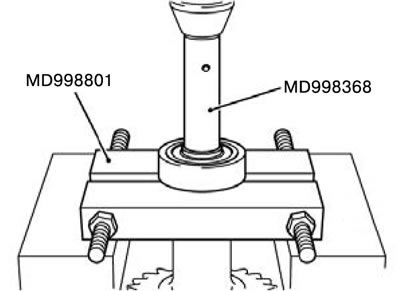

2) Scoateți inelul interior folosind unealta specială MD998801 și MD998368.
6. Scoateți angrenajul arborelui intermediar (6).
Asamblarea contraarborelui
1. Instalați roata dințată a arborelui intermediar (6).
2. Instalați inelul interior (5).
3. Montați rulmentul cu role (4).
4. Instalați șaiba (3).

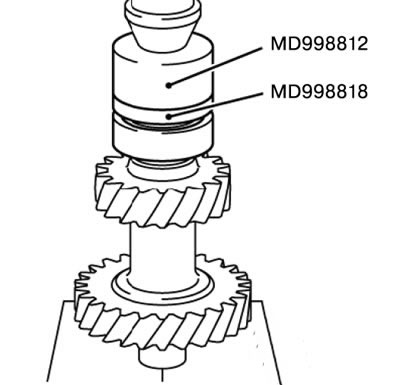

1) Montați inelul interior folosind unealta specială MD998812 și MD998818.
2) Instalați rulmentul și șaiba.
5. Montați inelul cu arc (2).
1) Instalați cel mai gros inel de siguranță care se poate potrivi în canelura angrenajului contraarborelui.

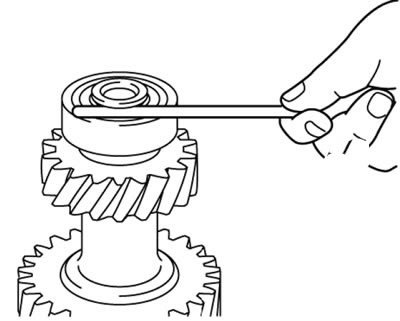

2) Asigurați-vă că jocul axial al rulmentului cu role al pinionului contraarborelui se încadrează în valoarea standard.
(Articol retipărit de pe site: MitsubishiMan)
Valoare standard: 0-0,08 mm.
6. Montați rulmentul cu bile (1).

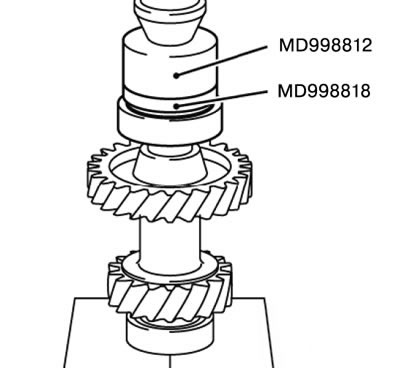

1) Instalați rulmentul cu bile folosind unealta specială MD998812 și MD998818.
