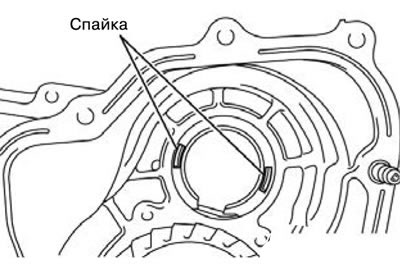

1) Instalați lipiturile (diametru 1 mm și aproximativ 10 mm lungime) în locurile indicate în figură, în carcasa cutiei de transfer.
2) Instalați angrenajul arborelui intermediar în carcasa cutiei de transfer.
3) Instalați placa cutiei de transfer și strângeți șuruburile la cuplul de strângere recomandat de 35±6 N·m.
4) Scoateți placa cutiei de transfer și angrenajul arborelui intermediar, apoi îndepărtați lipiturile rupte.
5) Dacă aderențele nu sunt deteriorate, utilizați aderențe mai groase (diametru 1,6 mm și aproximativ 10 mm lungime) și repetați pașii 2 și 4.

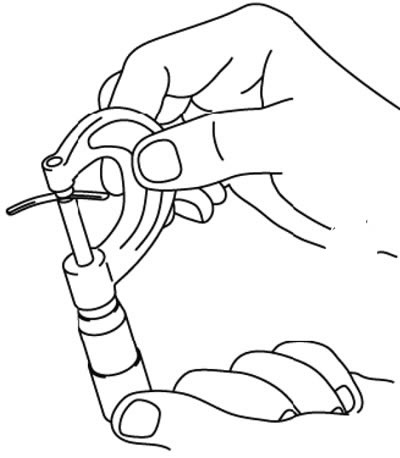

6) Măsurați grosimea aderențelor deteriorate folosind un micrometru și selectați șaibele conform valorilor standard.
- Grosimea șaibei: de la (T -0) la (T -0,15) T - Grosimea sudurii rupte, mm.
- Valoare standard: 0-0,15 mm.
2. Efectuați reglarea folosind un instrument de măsurare a jocului.

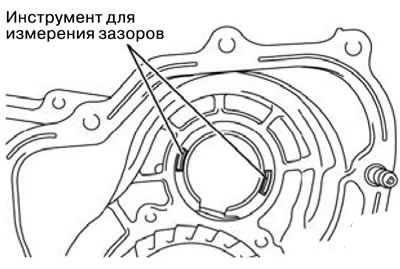

1) Plasați instrumentul de măsurare a golurilor (lungime de aproximativ 10 mm) în carcasa cutiei de transfer, așa cum se arată în figură.
2) Instalați șaiba de reglare cu grosimea minimă.
3) Instalați angrenajul arborelui intermediar pe carcasa cutiei de transfer.
4) Instalați placa cutiei de transfer și strângeți șuruburile la cuplul de strângere recomandat de 35±6 N·m.
5) Scoateți placa carcasei cutiei de transfer și angrenajul arborelui intermediar, apoi îndepărtați lipiturile deteriorate.
6) Dacă gabaritul nu este deteriorat, înlocuiți șaiba cu una mai groasă și repetați pașii 3-5.

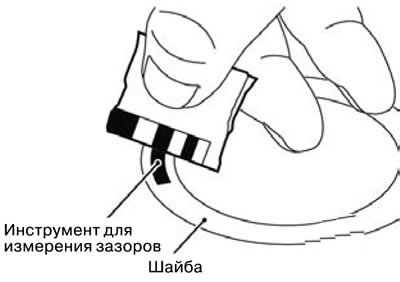

7) Măsurați lățimea instrumentului de măsurare a golurilor deteriorat în punctul său cel mai lat, utilizând scala imprimată pe ambalajul instrumentului de măsurare a golurilor.
- Grosimea șaibei: de la (T - 0) la (T - 0,15) T - Grosimea șaibei utilizate pentru măsurători, mm.
- Valoare standard: 0-0,15 mm.
