Notă: La asamblare, strângeți șuruburile la cuplurile de strângere indicate în figură.
1. Instalați carcasa cutiei de transfer (68).
2. Instalați ghidajul de ulei (67).
3. Montați capacul rezervorului de ulei (66).
1) Instalați capacul rezervorului de ulei pe noua carcasă a cutiei de transfer. Blocați capacul cutiei de transfer în punctele indicate în figură.
4. Montați garnitura de etanșare (65).

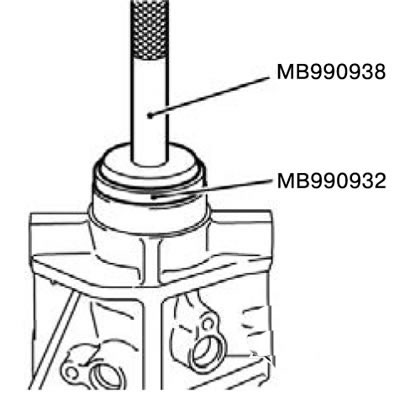

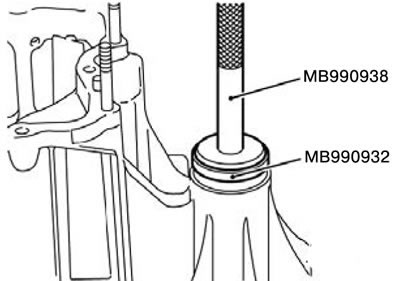

1) Montați garnitura de etanșare folosind uneltele speciale MB990938 și MB990932.
2) Aplicați vaselină specială pe marginea garniturii.
Unsoare specială: Mitsubishi piesă nr. 0101011 sau echivalentă.
5. Instalați apărătoarea de etanșare anti-praf (64).
6. Montați arborele de transmisie al cutiei de transfer (63).
7. Montați suportul rulmentului spate (62).
8. Strângeți șurubul de etanșare (61).

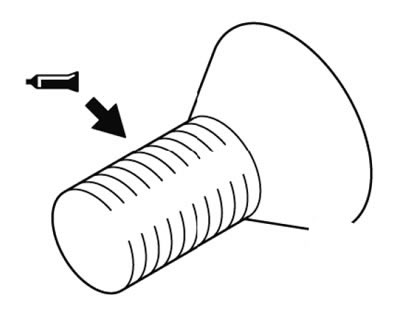

1) Aplicați lubrifiant special pe filetul șuruburilor.
Unsoare speciala: G STUD Locking No. 4170 sau similar.
Notă: Nu aplicați vaselină pe șuruburile noi, deoarece acestea sunt deja lubrifiate.
9. Instalați rulmentul cu ace (60).
10. Instalați angrenajul de viteză mică (59).
11. Instalați manșonul de cuplare HL(58).
12. Montați inelul cu arc (57).

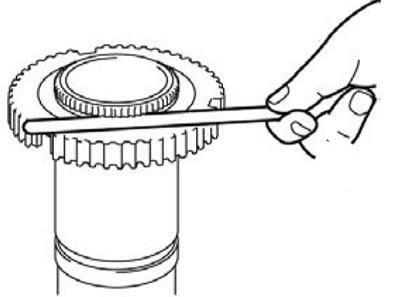

1) Selectați un inel adecvat astfel încât jocul axial al manșonului de cuplare HL să se încadreze în valorile standard și instalați inelul elastic pe arborele de antrenare al cutiei de transfer. Valoare standard: 0 - 0,08 mm.
13. Instalați furca schimbătorului de viteze H-L (56).

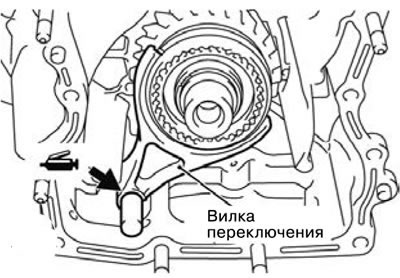

1) Aplicați vaselină specială pe axul furcii schimbătorului de viteze și instalați furca schimbătorului de viteze și inelul ambreiajului în carcasa cutiei de transfer.
Unsoare specială: Mitsubishi piesă nr. 0101011 sau echivalentă.
14. Montați inelul ambreiajului HL (55).
15. Instalați șaiba (54).
16. Instalați roata dințată a arborelui intermediar (53).
17. Montați rulmentul cu ace (52).
18. Instalați placa carcasei cutiei de transfer (51).

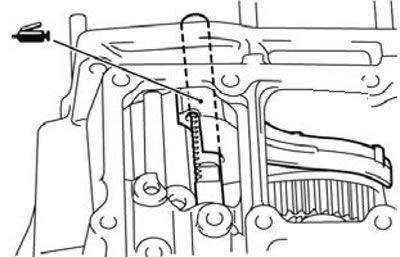

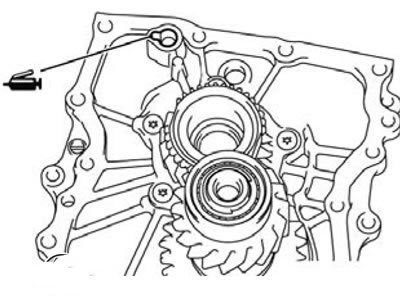

1) Aplicați vaselină specială în punctele specificate de pe arborele schimbătorului de viteze din interiorul plăcii carcasei cutiei de transfer.
Unsoare specială: Mitsubishi piesă nr. 0101011 sau echivalentă.

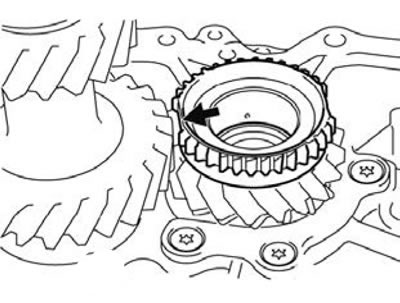

2) Rotiți partea dințată a roții dințate de intrare în direcția indicată în figură.
3) Aplicați vaselină specială pe carcasa cutiei de transfer.
Unsoare specială: Cod piesă Mitsubishi MD997740 sau echivalent.
Atenție: Dacă roata dințată centrală nu este complet cuplată cu pinionul arborelui intermediar, rotiți arborele de intrare al cutiei de transfer.
4) Asigurați-vă că porțiunea dințată a roții de intrare este poziționată așa cum se arată în pasul 2 și instalați placa carcasei cutiei de transfer.
19. Montați bucșa de blocare a diferențialului (50).
20. Montați inelul cu arc (49).
1) Selectați un inel adecvat astfel încât jocul axial al bucșei de blocare a diferențialului să se încadreze în valorile standard și instalați inelul elastic pe arborele de antrenare al cutiei de transfer.
Valoare standard: 0 - 0,08 mm.

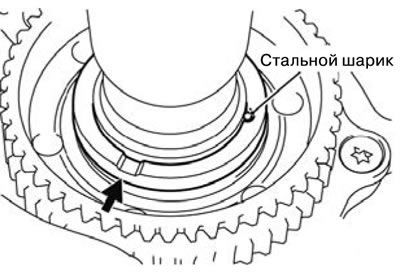

21. Instalați bila de oțel (48).
1) Instalați bila de oțel așa cum se arată în figură pe arborele de transmisie al cutiei de transfer și instalați șaiba astfel încât canelura acesteia să se potrivească pe capacul lanțului.
22. Montați șaiba (47).
23. Instalați furca schimbătorului de viteze 2-4WD (46).
24. Montați inelul ambreiajului 2-4WD (45).
1) Aplicați vaselină specială pe axul furcii schimbătorului de viteze și instalați furca schimbătorului de viteze și inelul ambreiajului în carcasa cutiei de transfer. Unsoare specială: Mitsubishi piesă nr. 0101011 sau echivalentă.
25. Instalați arcul ondulat (44).
26. Montați rulmentul cu ace (43).
27. Montați roata dințată centrală (42).
28. Montați bucșa ambreiajului 2-4WD (41).
29. Montați inelul cu arc (40).
1) Instalați bucșa ambreiajului 2-4WD pe roata dințată centrală.
2) Selectați un inel adecvat astfel încât jocul axial al bucșei ambreiajului 2-4WD să se încadreze în valoarea standard și instalați inelul elastic de siguranță pe roata dințată centrală.
Valoare standard: 0 - 0,08 mm.
30. Instalați arcul sincronizatorului interior (39).
31. Instalați inelul de sincronizare exterior (38).
32. Instalați conul sincronizator interior (37).
33. Instalați inelul de sincronizare interior (36).

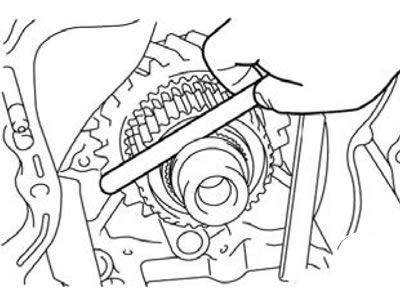

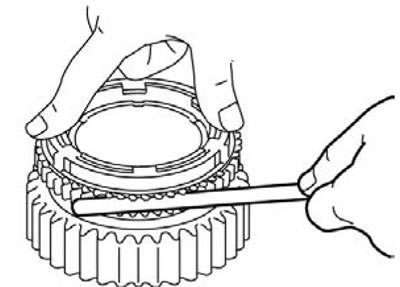

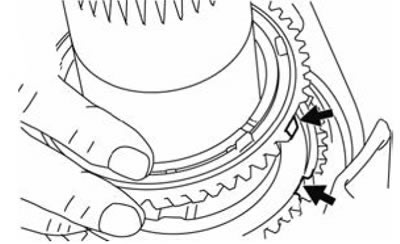

1) Asamblați inelul de sincronizare exterior, conul de sincronizare și inelul de sincronizare interior, apăsați pe pinionul de acționare și măsurați distanța indicată în figură.
Valoare limită: 0,3 mm.
2) Dacă distanța depășește valoarea limită, înlocuiți inelele de sincronizare.
3) Aplicați ulei pe inelul de sincronizare exterior și pe inelul de sincronizare interior.

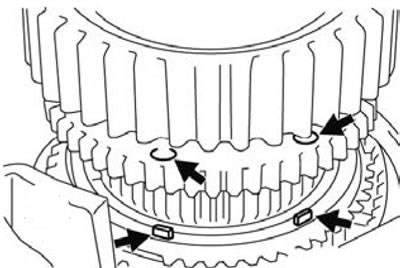

4) Aliniați porțiunea dințată a bucșei ambreiajului 2-4WD cu porțiunea proiectată a inelului de sincronizare și instalați inelul pe bucșea ambreiajului 2-4WD.
34. Montați rulmentul cu ace (35).
35. Instalați pinionul de acționare (34).
36. Montați arborele de ieșire față (33).

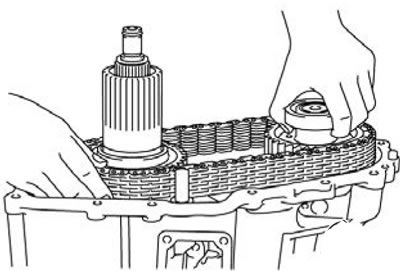

37. Montați lanțul (32).
1) Cuplați lanțul cu roata dințată de antrenare și pinionul arborelui de ieșire față și instalați-le în carcasa cutiei de transfer.
2) Instalați pinionul de acționare așa cum se arată în figură.
38. Instalați cuplajul de vâscozitate (31).
39. Montați rulmentul planetar al diferențialului central (30).
40. Montați inelul cu arc (29).
41. Montați rulmentul cu ace (28).
42. Montați inelul de etanșare (27).
43. Montați arborele de ieșire spate (26).

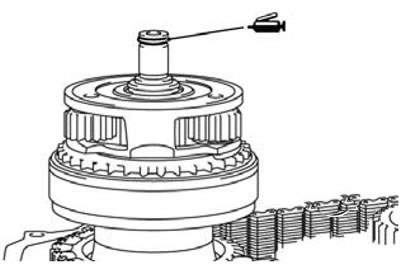

1) Aplicați vaselină specială pe inelul de etanșare în locurile indicate în figură și instalați arborele de ieșire.
Unsoare specială: Mitsubishi piesă nr. 0101011 sau echivalentă.
44. Montați capacul lanțului (25).

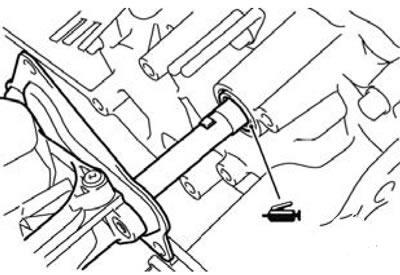

1) Aplicați vaselină specială pe zonele indicate ale arborelui de schimbare a vitezelor 2-4WD.
Unsoare specială: Mitsubishi piesă nr. 0101011 sau echivalentă.
Informații copiate de pe site (MitsubishiMan)

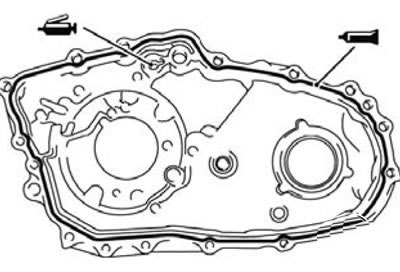

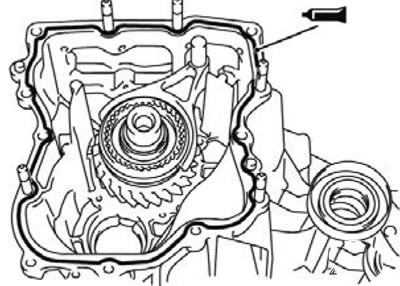

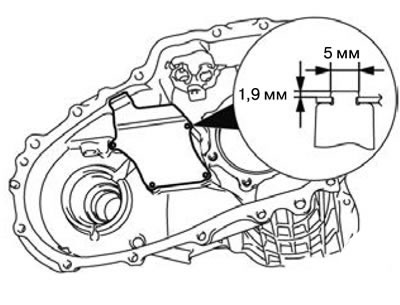

2) Aplicați vaselină specială pe capacul lanțului, așa cum se arată în figură.
Unsoare specială: Cod piesă Mitsubishi MD997740 sau echivalent.
45. Instalați suportul conectorului (24).
46. Instalați suportul conectorului (23).
47. Montați protecția cablajului cutiei de viteze (22).
48. Montați inelul cu arc (21).
49. Montați inelul cu arc (20).

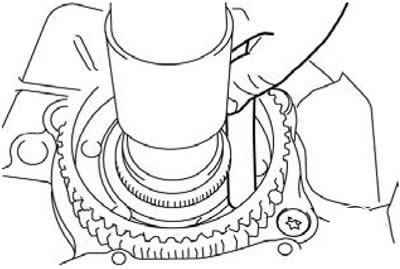

1) Instalați inelul elastic în canelura rulmentului arborelui de ieșire spate.

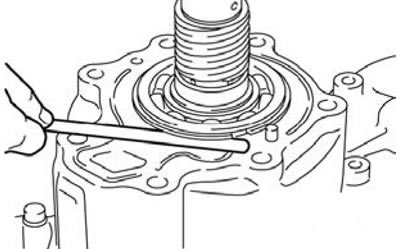

2) Măsurați spațiul dintre capacul lanțului și inelul elastic de siguranță.
3) Selectați un inel cu arc a cărui grosime este egală cu valoarea măsurată plus valoarea standard.
Valoare standard: 0,12 - 0,24 mm.
4) Scoateți inelul elastic din canelura rulmentului arborelui de ieșire spate, instalați inelul elastic selectat și instalați inelul elastic scos în canelura rulmentului arborelui de ieșire spate.
50. Instalați șaiba (19).

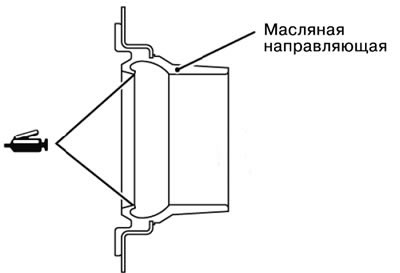

51. Montați ghidajul de ulei (18).
1) Aplicați vaselină specială pe marginea garniturii.
Unsoare specială: Mitsubishi piesă nr. 0101011 sau echivalentă.
52. Instalați bila de oțel (17).
53. Instalați senzorul rotorului (16).
54. Montați inelul cu arc (15).
55. Montați garnitura de etanșare (14).
1) Instalați garnitura de etanșare în capacul din spate folosind uneltele speciale MV990938 și MV990932.
56. Montați capacul din spate (13).

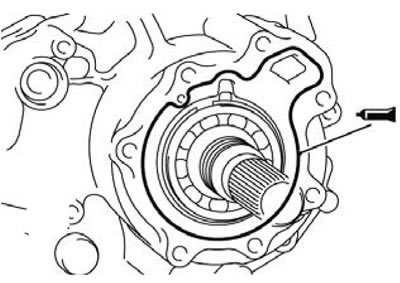

1) Aplicați vaselină specială pe capacul lanțului, așa cum se arată în figură.
Unsoare specială: Cod piesă Mitsubishi MD997740 sau echivalent.
57. Instalați cremaliera arborelui principal (12).
58. Montați inelul de etanșare (11).
59. Instalați mecanismul de schimbare a vitezelor (U).
60. Montați inelul de etanșare (9).
1) Aplicați unsoare specială pe inelul de etanșare.
Unsoare specială: Mitsubishi piesă nr. 0101011 sau echivalentă.
61. Instalați senzorul de viteză al arborelui de ieșire față (8).
62. Montați inelul de etanșare (7).
63. Instalați senzorul de viteză al arborelui de ieșire spate (6).
64. Montați inelul de etanșare (5).
65. Instalați senzorul de viteză al vehiculului (4).
66. Instalați apărătoarea de etanșare anti-praf (3).
67. Montați amortizorul dinamic (2).
68. Instalați roata dințată de antrenare a arborelui de schimbare a vitezelor (1).

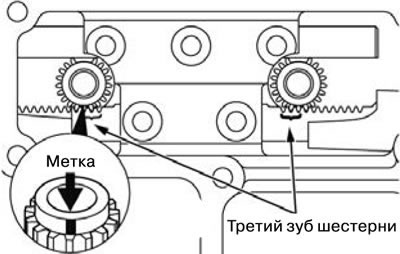

1) Instalați pinionul arborelui de schimbare a vitezelor astfel încât dintele marcat să se angreneze cu fanta treptei de viteză a treia de pe fiecare arbore de schimbare a vitezelor.
