Садржај: Повлачење ⤓ Веза суспензије ⤓ Торзиона суспензија ⤓ Преграда (само за суспензију везе) ⤓ Инсталација (сви модели) ⤓
Повлачење
1. Подигните аутомобил и уклоните задње точкове.
2. Одвојите кочионе цеви од точкова, цилиндара или чељусти.
3. Уклоните кочионе бубњеве или дискове.
4. Уклоните причвршћиваче кочионих цеви и одвојите их од кочионих црева. Затворите крајеве цеви и црева.
5. Скините штитнике кочница са задње осовине. Скините сајле ручне кочнице са кракова вешања.
6. Уклоните задњи део издувног система.
Веза суспензије
7. Уклоните опруге вешања.
8. Поставите дизалице у средину задње осовине или са стране.

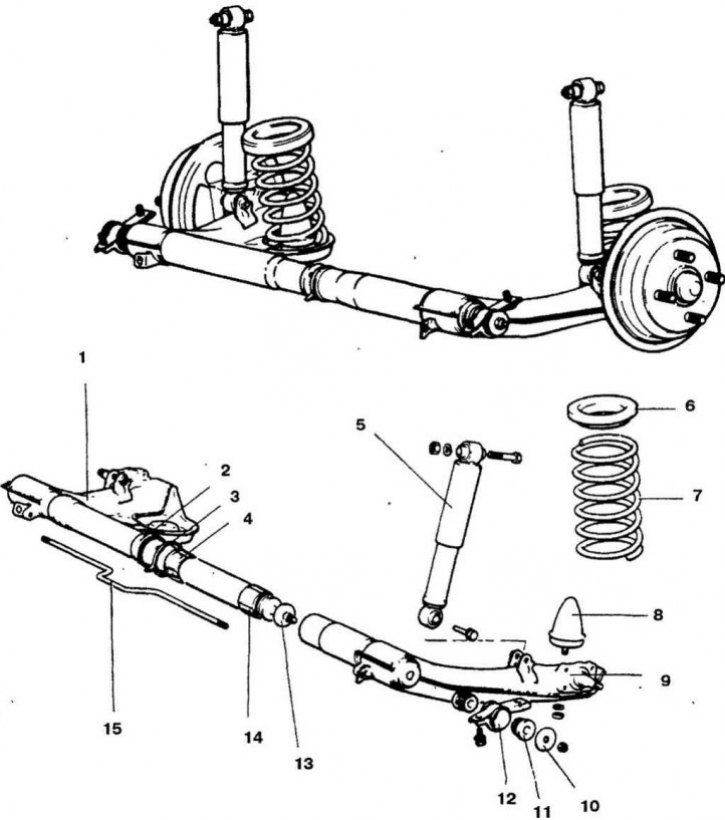

14.9а Елементи задњег вешања помоћу вучних кракова
1. Десна рука вешања; 2. Антхер; 3. Цоллар; 4. Рукав А; 5. Амортизер; 6. Горње седиште опруге; 7. Пролеће; 8. Гумени стоп; 9. Лева полуга вешања; 10. Васхер; 11. Гумена чаура; 12. Причвршћивање; 13. Гумени стоп; 14. Слееве Б; 15. Ролл бар

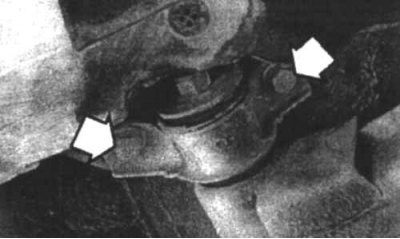

14.9б Попречни носач вешања је причвршћен за тело са два пара вијка (означено стрелицама)
9. Одврните завртње за причвршћивање пречке за тело (14.9а и 14.9б) и уклоните попречни носач и полуге вешања.
Торзиона суспензија
10. Уклоните спону.
11. Одврните доње причврсне завртње и навртке амортизера.
12. Поставите дизалице у средину задње осовине или са стране.

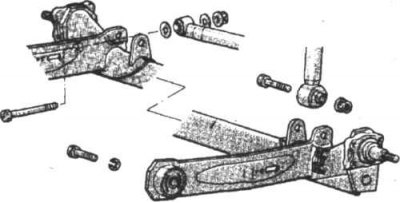

14.13 Елементи задњег вешања торзионе шипке
13. Уклоните завртње за монтажу осовине (14.13) и уклоните задњу осовину.
Преграда (само за суспензију везе)
14. Приликом ремонта, можете уклонити руке вешања ради поправке или замене и заменити чауре.

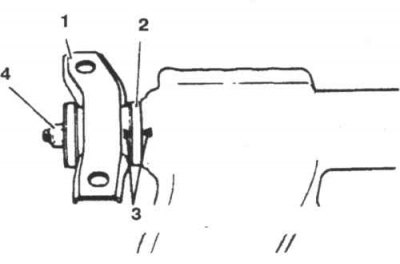

14.15 Направите ознаке за поравнање на попречним носачима и полугама вешања пре него што их уклоните
1. Пречка; 2. Гумена чаура; 3. Ознаке за монтажу; 4. Нут
15. Направите ознаке за поравнање на пречки и полугама (14.15).
16. Уклоните матице које причвршћују руку вешања за попречну греду и уклоните кракове. Прегледајте чауре за истрошеност, пукотине или оштећења. Замените их ако је потребно, подмажите водом са сапуном да бисте олакшали инсталацију.
17. Ако је возило опремљено стабилизатором задњег вешања, направите ознаке за поравнање на шипки против превртања.
18. Скините крагну прашника и раширите полуге вешања у страну.

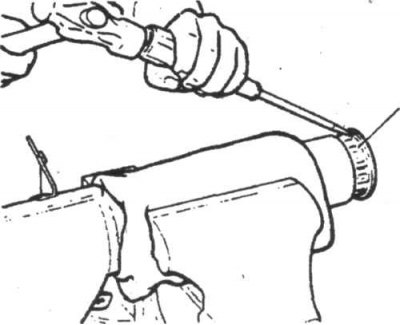

14.19 Уклоните чахуру тако што ћете додирнути њен обим да се не заглави у цеви
1. Слееве
19. Стегните десну полугу вешања у стег, уклоните гумени граничник и избијте чахуру (14.19).

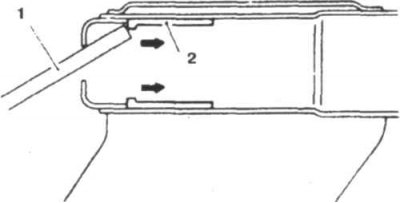

14.20 Употребите чекић и замах да избијете чахуру Б из контролне руке
1. Дрифт; 2. Слееве
20. Стегните леву полугу у шкрипцу и избијте чахуру (14.20).
21. Подмажите нове чауре и седишта опруге машћу и поставите их на место.
22. Подмажите површину десне руке вешања и поставите гумени граничник.
23. Уградите стабилизатор, ако је потребно.

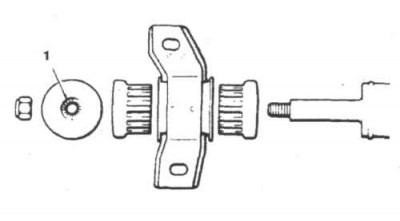

14.24 Носачи морају бити инсталирани на следећи начин
1. Зуби до чауре
24. Поставите половине пречке на полуге. Немојте још до краја затегнути матице за причвршћивање (14.24).
25. Уградите пртљажник, напуните га машћу и затегните стезаљку.
Инсталација (сви модели)
26. Инсталација се врши обрнутим редоследом од уклањања.
27. Одзрачите кочиони систем.
