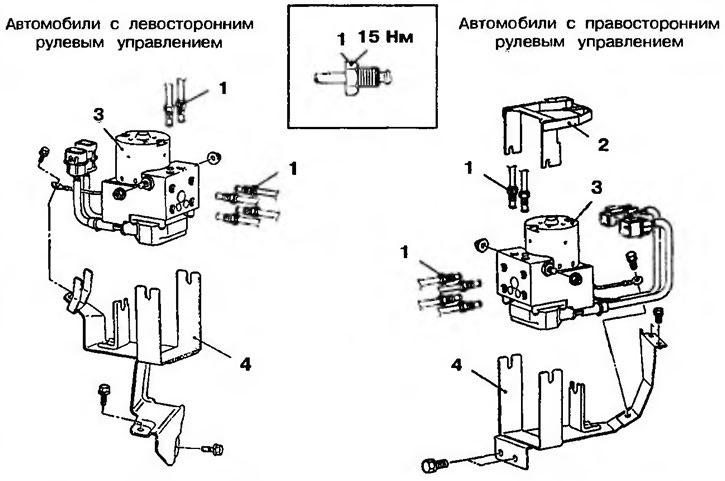

Сл. 14.38. Хидраулична контролна јединица: 1 - Кочионе цеви; 2 - Носач за причвршћивање конектора за ожичење; 3 - Хидраулична контролна јединица; 4 - Монтажни носач хидрауличке јединице
Повезивање кочионих цеви са хидрауличком контролном кутијом је приказано на сл. 14.39.

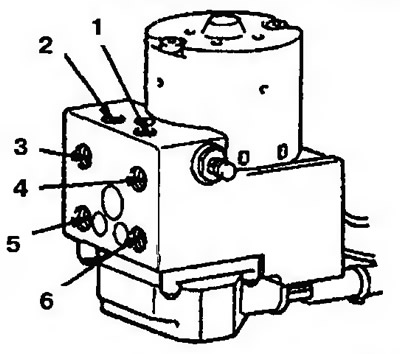

Сл. 14.39. Повезивање кочионих цеви са хидрауличком контролном јединицом: 1 - На вентил за појачавање кочнице (на десној страни); 2 - До вентила за појачавање кочница (лево); 3 - Из главног кочионог цилиндра (први клип); 4 - Из главног кочионог цилиндра (други клип); 5 - На кочиони механизам предњег десног точка; 6 - До кочионог механизма предњег левог точка
