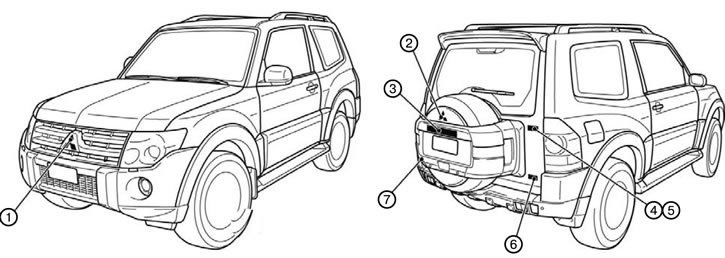

Odstránenie emblémov
1. Odstráňte predný emblém s tromi diamantmi (1).
2. Odstráňte zadný trojkosý emblém (2).
3. Odstráňte emblém "PAJERO" (3).
4. Odstráňte emblém "MONTERO" (pre modely s ľavostranným riadením) (3).
5. Odstráňte emblém "DI-D" (model s motorom 3200 GLS, 3200 GLX) (4).
6. Odstráňte emblém "3.8V6" (model s motorom 3800 GLS) (5).
7. Odstráňte emblém "GLS" (6).
8. Odstráňte emblém "MITSUBISHI" (7).
Inštalácia emblémov

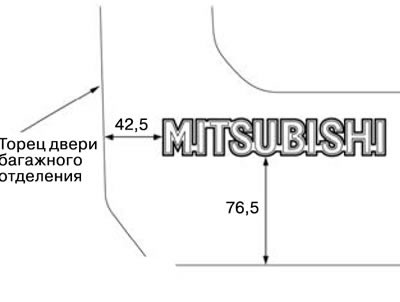

1. Nainštalujte emblém "MITSUBISHI" (7).

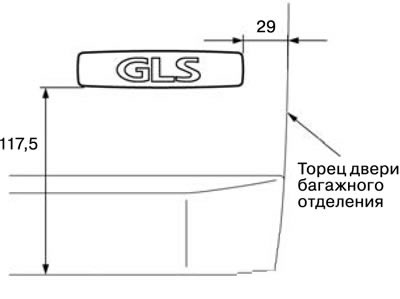

2. Nainštalujte emblém "GLS" (6).

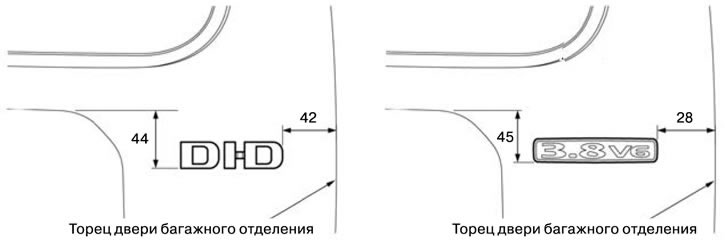

3. Nainštalujte emblém "3.8V6" (model s motorom 3800 GLS) (5).
4. Nainštalujte emblém "DI-D" (model s motorom 3200 GLS, 3200 GLX) (4).
5. Nainštalujte emblém "MONTERO" (pre modely s ľavostranným riadením) (3).

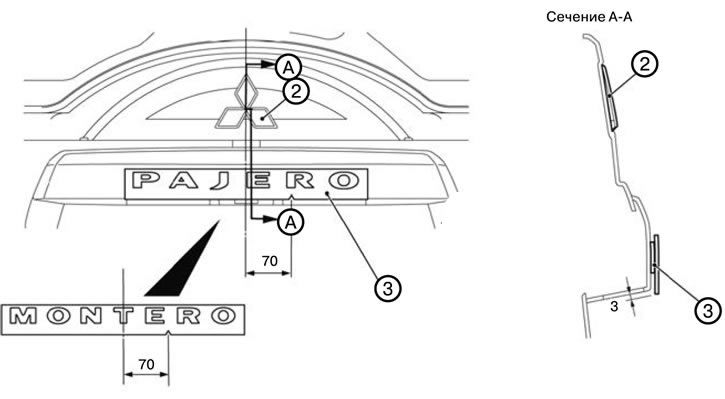

6. Nainštalujte emblém "PAJERO" (3).
7. Nainštalujte zadný trojkosý emblém (2).
8. Nainštalujte predný trojkosý emblém (1).
1) Nainštalujte každý emblém na jeho miesto upevnenia.
Poznámka: Všetky rozmery sú v milimetroch.
2. Použiť lepidlo ZM ATO Č 8906 alebo podobné čistiť inštalácie povrchu emblémy.
Upozornenie: Vykonávajte operácie pri okolitej teplote 20 – 38°C. Ak je okolitá teplota nižšia ako 20°C, zohrejte emblémy na teplotu 20 – 30°C.
3. Nainštalujte emblémy na ich montážne miesta.
