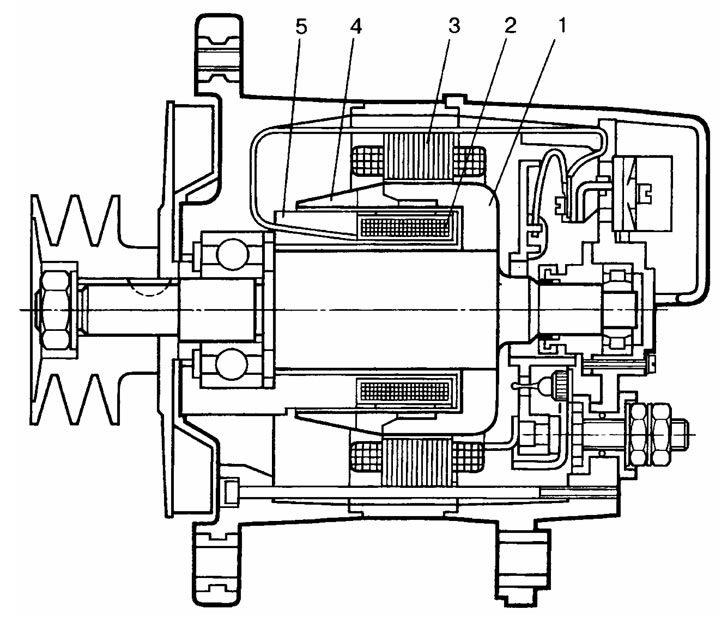

Рис. 12. Бесщеточный генератор: 1, 4 - клювообразные полюсные половины: 2 - обмотка возбуждения; 3 - статор; 5 - магнитопровод обмотки возбуждения
Каркас обмотки возбуждения помещен на магнитопровод, закрепленный на крышке генератора. Между этим магнитопроводом и полюсной системой имеется воздушный зазор. При вращении вала сидящая на нем полюсная половина вместе с приваренной к ней другой полюсной половиной вращаются при неподвижной обмотке возбуждения. В принципе работа этого генератора аналогична работе генератора щеточного исполнения. Французская фирма Sev Marchal одно время выпускала бесщеточный генератор "Фред" с укороченными полюсами. Полюсные половины этого генератора раздвинуты и клювы не перекрывают друг друга. В щель между клювами проходят элементы крепления обмотки возбуждения к статору, которая при этом как бы висит над втулкой ротора. Некоторыми американскими фирмами выпускались и индукторные вентильные генераторы, но это продолжалось недолго так же, как и выпуск итальянской фирмой Ducati бесщеточных генераторов с возбуждением от постоянных магнитов и управляемым силовым выпрямителем на тиристорах.
