Тип генератора с обозначением номинального напряжения, номинального тока (от 45 до 72 А), номера данной модификации, а также фирменной эмблемы автомобиля указаны на наклейке на цилиндрической части крышки со стороны контактных колец. Генераторы, как правило, выпускаются по той же схеме включения, что и генераторы Bosch (см. рис. 6, а) и с теми же обозначениями внешних выводов (В+ и D+). Общий вид генератора А127 показан на рис. 27. В сравнении с генераторами Bosch К1 и NI у генераторов Lucas можно отметить следующее.
Таблица 6. Основные параметры генераторов серии А127
| Тип | Ток отдачи А, при частоте вращения: | Наружный диаметр статора, мм | Масса (без шкива), кг | ||
| 1500 мин⁻¹ | 6000 мин⁻¹ | ||||
| А127 | -45 | 19 | 45 | 127 | 4 |
| -55 | 24 | 55 | 127 | 4,2 | |
| -65 | 24 | 65 | 127 | 4,3 | |
| -70 | 25 | 70 | 127 | 4,3 | |
| -25 | 25 | 72 | 127 | 4,4 | |

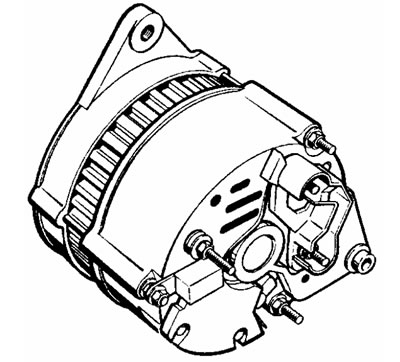

Рис. 27. Общий вид генератора А127 фирмы Lucas
Оригинал материала на веб-сайте: MitsubishiMan
При размещении на внутреннем торце крышки со стороны контактных колец, выпрямительный блок (рис. 28) имеет два алюминиевых теплоотвода (размещены друг над другом), в которые запрессованы по три силовых диода с накаткой на цилиндрическом корпусе (диаметр по накатке 10 мм в сравнении с 12,77 мм у Bosch). На силовом блоке размещен блок из трех дополнительных диодов в пластмассовом корпусе. Все соединения схемы выпрямителя выполнены пайкой.

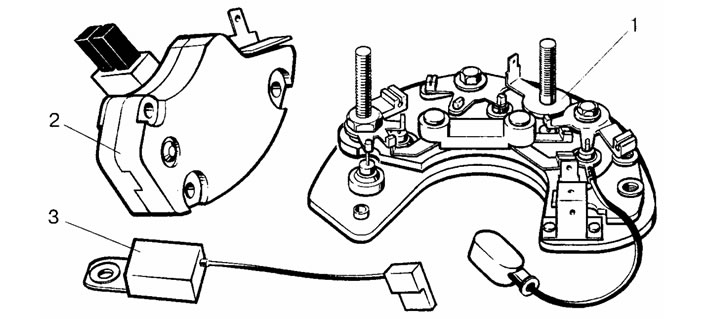

Рис. 28. Детали генератора А127 фирмы Lucas: 1 - выпрямительный блок; 2 - узел "щеткодержатель - регулятор напряжения"; 3 - помехоподавительный конденсатор
Регулятор напряжения 21TR (рис. 28) в алюминиевом корпусе объединен в неразборную конструкцию со щеткодержателем, имеет вывод "массы" (прижимается винтом крепления к крышке) и плоский штекер 6,3х0,8 мм для соединения с выводом D+ выпрямительного блока. Снятие и установка узла "регулятор напряжения-щеткодержатель" как и у Bosch осуществляется без разборки генератора (достаточно отвернуть три винта).
Щетки меднографитовые с поперечным сечением 4х7 мм. Шарикоподшипник со стороны привода по наружному кольцу завальцован материалом крышки (как у генераторов Valeo).
Подшипник со стороны контактных колец роликовый, игольчатый. Шлифованный конец вала непосредственно работает по иглам, в связи с чем при разборке и сборке генератора эту поверхность необходимо тщательно оберегать от механических повреждений и загрязнения.
Максимальная рабочая частота вращения ротора до 14000 мин⁻¹.
Регулируемое напряжение в контрольной точке 14,2±0,2 В, термокомпенсация от —3 до —10 мВ/°C.
Во второй половине 80-х годов фирма Lucas, сохранив специфику конструкции своих генераторов, вошла в состав Magneti Marelli.
