В 80-х годах фирма освоила серию генераторов AA125R со встроенным регулятором напряжения, основные параметры которых приведены в табл. 5.
Таблица 5. Основные параметры генераторов AA125R
| Тип | Ток отдачи А при частоте вращения | Наружный диаметр статора, мм | Масса (без шкива), кг | ||
| 1500 мин⁻¹ | 6000 мин⁻¹ | ||||
| AA125R -14v | -45 | 20 | 48 | 125...128 | 4...4,3 |
| -55 | 22 | 57 | 125...128 | 4...4,3 | |
| -65 | 35 | 68 | 125...128 | 4...4,3 | |
Тип генератора с обозначением номинального напряжения (14 В), номинального тока (45, 55, 65 А) и фирменного номера данной модификации (например, 63320001) указаны на наклейке на цилиндрической части крышки со стороны контактных колец (был вариант обозначения в литье на пластмассовом кожухе, закрывающем выпрямитель).
Генераторы выпускаются с той же схемой включения, что и генераторы Bosch (см. рис. б, а), и с теми же обозначениями внешних выводов (В+ и D+). Общий вид генератора AA125R дан на рис. 24. В сравнении с генераторами Bosch К1 и NI у генераторов Magneti Marelli можно отметить следующее:

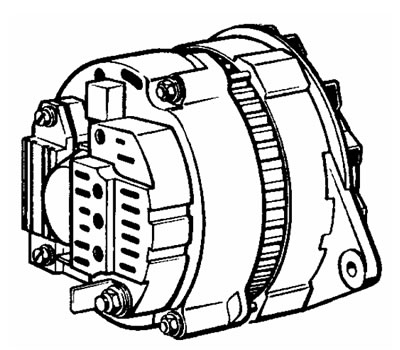

Рис. 24. Общий вид генератора AA125R фирмы Magneti Marelli
Выпрямительный блок (рис. 25, а) крепится на наружном торце крышки со стороны контактных колец. Два теплоотвода с радиаторами охлаждения (из алюминиевого сплава, изготовлены методом экструзии) закреплены на разделяющей пластмассовой монтажной плате. Шесть силовых диодов в форме таблетки (рис. 25, б) припаяны контактными площадками к теплоотводам и шинам монтажной платы. Три дополнительных диода конструктивно объединены в одном блоке, который размещен на основном блоке и припаивается к фазным пластинам монтажной платы, а общий "плюс" дополнительных диодов имеет вывод гибким проводником с ответной частью под плоский штекер 6,3х0,8 мм. Выпрямительный блок снаружи защищен пластмассовым кожухом, который на генераторах последних выпусков закрывает весь торец крышки.

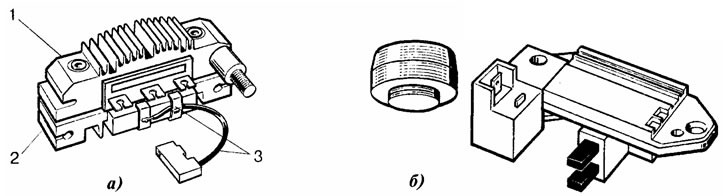

Рис. 25, a - выпрямительный блок генератора AA125R: б - диоды таблеточной конструкции; 1 - положительный теплоотвод с выводом "В+" генератора; 2 - отрицательный теплоотвод; 3 - дополнительный выпрямитель обмотки возбуждения с выводом
Материал основан на данных сайта MitsubishiMan.ru
Регулятор напряжения RTT 119АС в алюминиевом корпусе объединен в неразборную конструкцию со щеткодержателем, имеет в колодке два одинаковых плоских штекерных вывода D+ (6,3х0,8 мм), один из которых предназначен для соединения с "плюсом трех дополнительных диодов, а второй - для подключения контрольной лампы. Снятие и установка узла "регулятор напряжения-щеткодержатель" осуществляется без разборки генератора.
Щетки применены меднографитовые с поперечным сечением 4х7 мм. Торможение наружной обоймы подшипника со стороны контактных колец производится с помощью резинового кольца в проточке гнезда крышки. Максимальная рабочая частота вращения до 15000 мин⁻¹. Регулируемое напряжение в контрольной точке 14,45±0,15 В, термокомпенсация — 3 мВ/°C.
