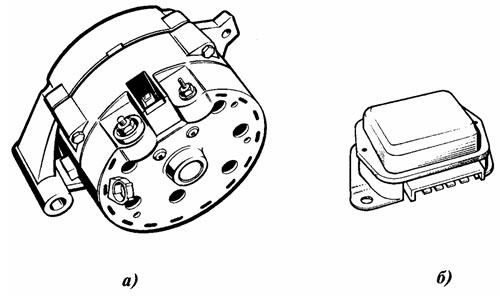

Рис. 42. Общий вид генератора - (а), и регулятора напряжения - (б), фирмы Motorcraft
Номинальный ток большинства генераторов, находящихся в настоящее время в эксплуатации, составляет 70, 90 и 100 А при наружном диаметре статора — 155 мм. Электрическая схема генераторной установки аналогична представленной на рис. 6, в с тем отличием, что обмотка возбуждения одним концом соединена с "массой". Генераторы имеют следующие внешние выводы:
- ВАТ - силовой винтовой вывод для соединения с плюсовым проводом бортсети;
- GRD - винтовой вывод "массы";
- FLD - плоский штекерный вывод обмотки возбуждения (второй конец обмотки соединен с "массой" внутри генератора), размер — 6,3х0,8 мм;
- STA - плоский штекерный вывод фазы обмотки статора генератора, размер — 6,3х0,8 мм.
Оба штекерных вывода размещены на корпусе щеткодержателя и выходят наружу через окно в крышке со стороны контактных колец.
Регулятор напряжения, кроме "массы" на корпусе, имеет 4 плоских штекерных вывода размером 6,3х0,8 мм:
- S - для соединения с выводом STA генератора и питания тахометра;
- F - для соединения с выводом FLD генератора;
- I - для включения лампы контроля исправности генераторной установки, при отсутствии которой включается резистор;
- А - вывод входной цепи и выходного транзистора регулятора напряжения для прямого включения на "+" аккумуляторной батареи.
При отсутствии дополнительного выпрямителя обмотки возбуждения схема регулятора напряжения, содержащая электронное реле управления и получающая сигнал от фазы генератора, обеспечивает функционирование контрольной лампы и исключает разряд батареи на цепь возбуждения при разомкнутом выключателе зажигания. Конструктивное исполнение генератора характеризуется следующим:
- выпрямительный блок (рис. 43, а) имеет два медных или стальных теплоотвода, размещенных в одной плоскости и закрепленных на общей монтажной плате с спрессованными шинами и выводами для сборки схемы выпрямления. В качестве выпрямительных элементов применены диоды фирмы Toshiba в цилиндрическом корпусе (рис. 43, б), которые донышками припаиваются в углублениях теплоотводов. В генераторах на 90 и 100А охлаждающая поверхность положительного теплоотвода увеличена за счет дополнительного оребрения. В теплоотводы запрессованы внешние выводы генератора ВАТ и GRD
- выпрямительный блок и щеткодержатель размещены на внутреннем торце крышки со стороны контактных колец, что исключает доступ к ним без разборки генератора
- на собранном генераторе крышки посадочными местами опираются на торцевую и наружную цилиндрическую поверхность выступающих пластин в центре пакета статора (аналогично генераторам Bosch)
- подшипник со стороны контактных колец игольчатый, внутренним кольцом служит цапфа вала шкив и вентилятор крепятся без шпонки
- щетки применены — электрографитные с размером поперечного сечения 4х7,5 мм.

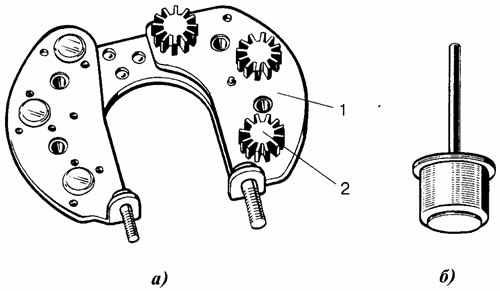

Рис. 43. Выпрямительный блок генератора фирмы Motorcraft (а), диод фирмы Toshiba (б): 1 - положительный теплоотвод; 2 - отрицательным теплоотвод
С 1985 г. фирма модернизировала генераторы первой серии, встроив в них регулятор напряжения, конструктивно объединенный со щеткодержателем. Этот узел закрепляется на наружной поверхности задней крышки, в связи с чем обеспечивается возможность его снятия и установки без разборки генератора. Общий вид такого генератора представлен на рис. 44, а. Генераторы со встроенным регулятором напряжения имеют следующие выводы:
- В+ - силовой вывод "+" для включения плюсового провода бортсе-ти (сдвоенный штекер увеличенного размера);
- STA - плоский штекерный вывод фазы обмотки статора для подачи сигнала на тахометр и соединения с выводом S регулятора. Оба эти вывода конструктивно размещены в пластмассовой колодке, выходящей в окно крышки генератора;
- А - объединенный вывод обмотки возбуждения (второй конец соединяется с "массой" через выходной транзистор) и входной цепи регулятора напряжения для прямого включения на "+" батареи;
- 1 - вывод для включения лампы контроля исправности, при отсутствии которой включается резистор 330...500 0м (для обеспечения под-возбуждения генератора);
- S - вывод для соединения с выводом STA фазы генератора. Плоские штекерные выводы А, 1 и S объединены во второй пластмассовой колодке на корпусе узла "щеткодержатель-регулятор напряжения". На этом же узле снаружи выполнен в виде винта вывод обмотки возбуждения F, при замыкании которого на "массу" шунтируется выходной транзистор и проверяется исправность цепи возбуждения (режим полного возбуждения). Возможность такой проверки с помощью специального щупа через отверстие в крышке или защитном кожухе предусмотрена также в генераторах Deico Rerni (серия SI) и Nippon Denso.
Статья получена с этого портала: mitsubishiman
На третьем этапе развития с 1990 г. фирма начала выпуск генераторов компактной конструкции с номинальным током от 85 до 130 А. Общий вид генератора Motorcraft последней серии представлен на рис. 44, б.

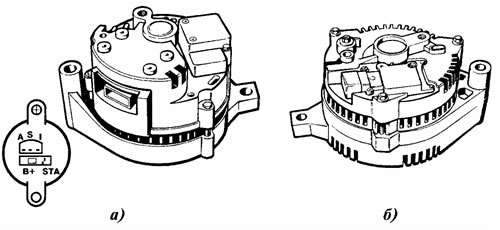

Рис. 44. Общий вид генераторов фирмы Motorcraft: а - со встроенным регулятором напряжения; б - компактной конструкции
