Снятие и установка датчика положения коленчатого вала
− Перед началом снятия деталей снимите нижнюю крышку ремня привода ГРМ.
− При снятии деталей руководствуйтесь рисунком "Снятие датчика положения коленчатого вала".

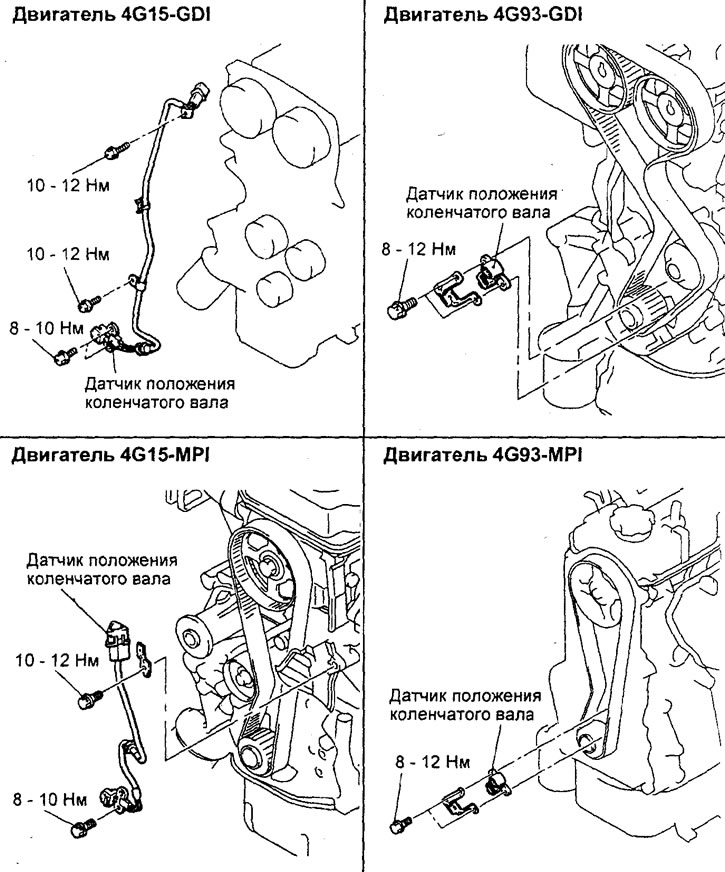

Снятие датчика положения коленчатого вала.
− Установка деталей осуществляется в порядке, обратном снятию.
− После завершения установки деталей установите нижнюю крышку ремня привода ГРМ.
Снятие и установка датчика положения распределительного вала
− (Двигатели GDI) Перед началом снятия деталей снимите декоративный кожух двигателя.
− При снятии деталей руководствуйтесь рисунком "Снятие датчика положения распределительного вала".

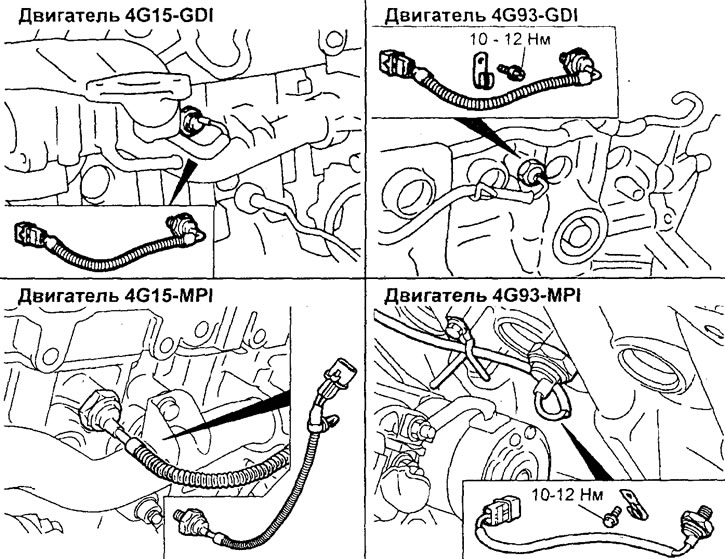

Снятие датчика детонации.
− Установка деталей осуществляется в порядке, обратном снятию.
− (Двигатели GDI) После установки деталей выполните установите декоративный кожух двигателя.
Снятие и установка датчика детонации
Текст статьи был получен с сайта: mitsubishiman.ru
− (Двигатели GDI) Перед началом снятия деталей снимите декоративный кожух двигателя.
− (Двигатель MPI) Перед началом снятия деталей отсоедините провода от клемм аккумуляторной батареи.
− При снятии и установке деталей руководствуйтесь рисунком "Снятие датчика детонации".

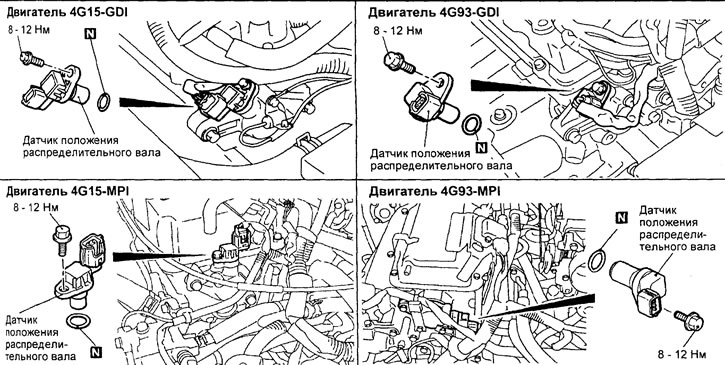

Снятие датчика положения распределительного вала.
− При снятии деталей обратите внимание на следующие операции:

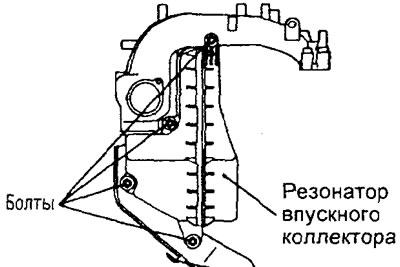

1. (Двигатель 4G15-GDI) Снятие резонатора впускного коллектора.
Отверните болты крепления резонатора впускного коллектора в местах, указанных на рисунке, и снимите его.
2. Снятие датчика детонации.

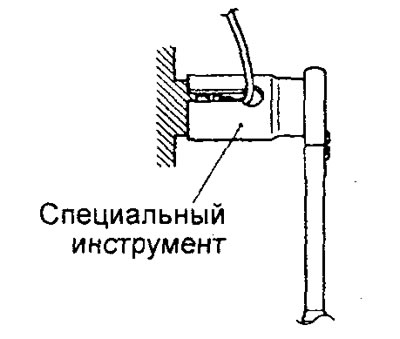

Используя специальный инструмент, снимите датчик детонации, как показано на рисунке.
Внимание: не роняйте и не подвергайте ударам датчик детонации.
− При установке деталей обратите внимание на операцию по установке датчика детонации.
а) Используя специальный инструмент, установите датчик детонации, как показано на рисунке (см. операцию по снятию датчика).
б) При установке датчика детонации убедитесь, что момент затяжки датчика соответствует номинальному значению, так как установка датчика влияет на работу системы управления двигателем.
Момент затяжки — 21-25 Н·м
− После завершения установки деталей выполните следующие операции:
- а) (Двигатели GDI) Установите декоративный кожух двигателя.
- б) (Двигатели MPI) Подсоедините провода к клеммам аккумуляторной батареи.
