Проверка падения выходного напряжения генератора (Mitsubishi Lancer 9)

  • Главная
  • Лансер
  • 9 (2000-2007, бензин)
  • Силовой агрегат
  • Система пуска и заряда
  • Проверка падения выходного напряжения генератора
0
Примечание: данная проверка необходима для оценки состояния проводки от вывода "В" генератора до положительной клеммы аккумуляторной батареи (включая плавкую вставку).


1. Перед началом теста проверьте:
  • а) Установку генератора.
  • б) Натяжение ремня привода генератора.
  • в) Плавкую вставку.
  • г) Отсутствие посторонних шумов от генератора при работе двигателя.

2. Выключите зажигание (положение ключа замка зажигания "OFF").

3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

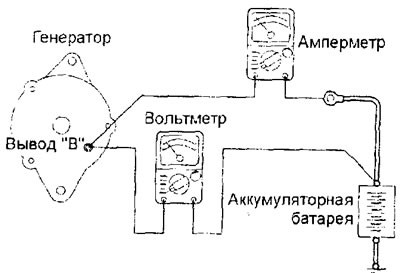

4. Отсоедините провод от вывода "В" генератора и подсоедините амперметр (постоянного тока с диапазоном измерения 0 - 100 А) последовательно между выводом "В" и проводом, отсоединенным от генератора. (Подсоедините провод "плюса" амперметра к выводу "В" генератора, а затем провод "минуса" амперметра к проводу, отсоединенному от генератора.)

Примечание: рекомендуется использовать амперметр с индуктивным датчиком ("токовыми клещами"), который позволяет производить измерения силы тока без отсоединения провода от вывода "В" генератора. Использование амперметра данного типа позволяет уменьшить возможное падение напряжения из-за плохого контакта провода с выводом "В" генератора.


5. Подсоедините цифровой вольтметр к выводу "В" генератора и положительной клемме аккумуляторной батареи. (Подсоедините провод "плюса" вольтметра к выводу "В" генератора, апровод "минуса" вольтметра к положительной клемме аккумуляторной батареи).

6. Подсоедините тахометр.

7. Вновь подсоедините провод к отрицательной клемме аккумуляторной батареи.




8. Оставьте капот открытым.

9. Запустите двигатель.

10. Поддерживая частоту вращения коленчатого вала двигателя 2500 об/мин, включайте и выключайте фары головного света и фонари наружного освещения, регулируя тем самым нагрузку на генератор таким образом, чтобы величина тока отдачи (показываемого на амперметре) была бы слегка выше 30 А. Постепенно снижайте частоту вращения коленчатого вала двигателя до тех пор, пока сила тока, показываемого на амперметре, не будет равной 30 А. Одновременно считайте показания вольтметра.

Предельно допустимое значение — максимум 0,3 В

Примечание:
  • - Если выходная мощность генератора высока и вам не удается включением нагрузки снизить показания амперметра до 30 А, то установите ток отдачи генератора 40 А.
  • - Предельно допустимое падение напряжения для тока отдачи 40 А составляет 0,4 В.


11. Если показания вольтметра превышают предельно допустимое значение, то, вероятно, возникла неисправность в цепи, идущей от клеммы "В" генератора. В этом случае следует проверить цепи между выводом "В" генератора и положительной клеммой аккумуляторной батареи (включая плавкую вставку). Если крепление провода к выводу генератора ослабло, или если изоляция проводов в жгуте поменяла свой цвет вследствие перегрева, то устраните неисправность и произведите повторную проверку.


12. После завершения проверки дайте двигателю поработать на холостом ходу.

13. Выключите все наружное освещение и затем выключите "зажигание" (положение ключа "OFF").

14. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

15. Отсоедините амперметр, вольтметр и тахометр.

16. Подсоедините штатный провод к выводу "В" генератора.

17. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
