Масляный насос и валики виброгасителей (дизель)

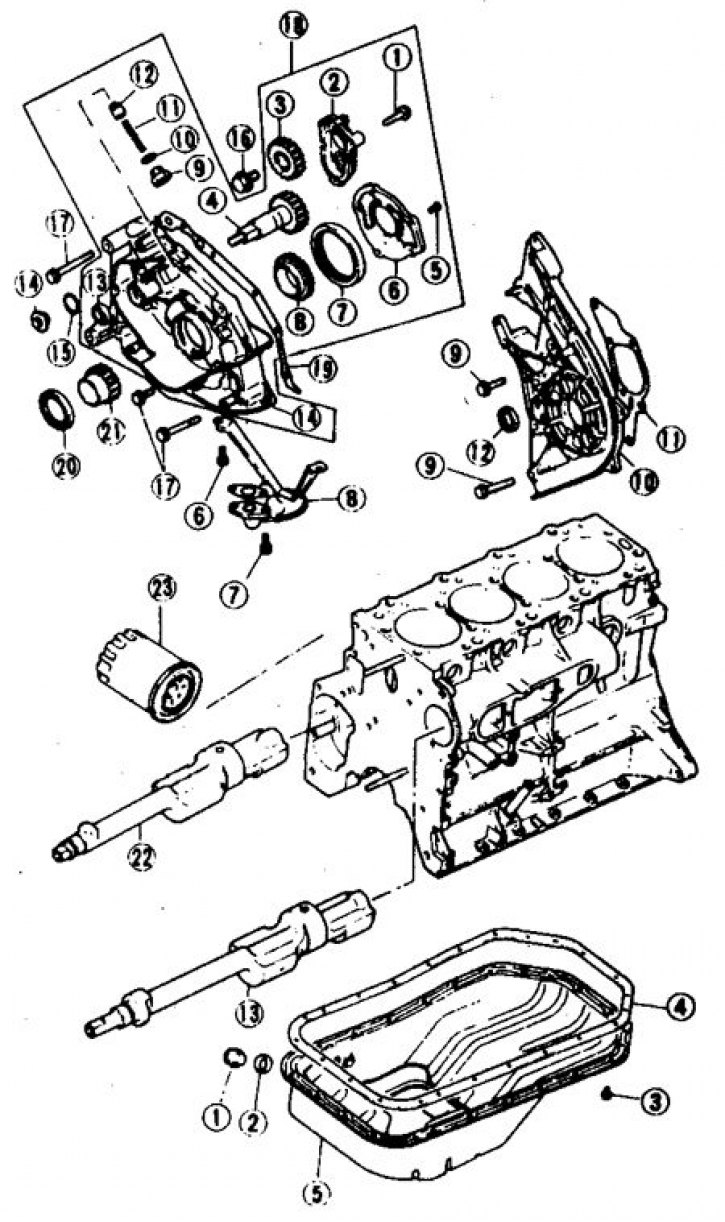

1. Сливная пробка; 2, 4, 11. прокладка; 3, 6, 7, 9, 16, 17. Болт; 5. Поддон; 8. Маслоприемник; 10. Верхняя передняя крышка; 12. Сальник; 13. Левый валик; 14. Колпачок; 15. Кольцо; 18. Нижняя крышка в сборе
Нижняя крышка в сборе:; 1. Болт; 2. Крышка шестерни валика; 3. Ведомая шестерня; 4. Ведущая шестерня; 5. Винт; 6. Крышка масляного насоса; 7, 8. Шестерни масляного насоса; 9. Заглушка; 10. Прокладка; 11. Пружина; 12. Клапан; 13. Сальник; 14. Нижняя крышка; 19. Прокладка; 20. Передний сальник; 21. Ведущий валик масляного насоса; 22. Правый валик виброгасителя; 23. Масляный фильтр
Снятие
1. Поднимите передок автомобиля и слейте масло.
2. Снимите поддон.
3. Снимите все ремни, верхнюю крышку ремня и установите поршень 1-го цилиндра в ВМТ такта сжатия
4. Снимите звездочки и зубчатый ремень (см. подраздел 3.4.29) и проверьте состояние ремня. При необходимости снимите малый ремень привода валика.
5. Снимите верхнюю переднюю крышку и удалите сальник (подлежит замене).
6. Обозначьте взаимное расположение шестерен насоса.
7. Снимите все детали масляного насоса и проверьте их состояние. Изношенные детали замените.
Установка
Запрессовка переднего сальника

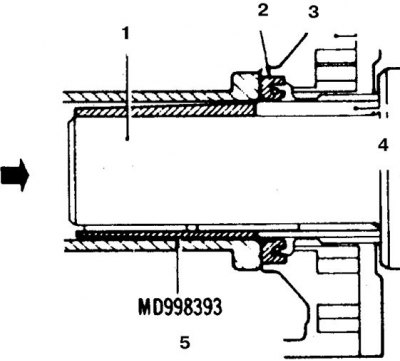

1. Коленвал; 2. Сальник; 3. Нижняя крышка; 4. Привод масляного насоса; 5. Оправка
1. Достаньте и проверьте валики.
2. Смажьте и установите валики, затяните болты с моментом 5 Н·м.
3. Смажьте и установите шестерни насоса на место, совместив метки.
4. Установите крышку масляного насоса, затяните болты с моментом 22 Н·м.
5. Оденьте на коленвал оправку MD 998393.
6. Установите новую прокладку, установите переднюю крышку и подтяните болты.
Снимите оправку.
7. Установите нижнюю крышку. Замените сальник.
8. Установите все снятые детали в обратном порядке. Установите звездочки, зубчатые ремни и отрегулируйте их натяжение (см. подраздел 3.4.29).
