Модель с двигателем 6В31
1. Установить передний сальник коленчатого вала (3).
1) . Нанести небольшое количество моторного масла на кромку сальника.

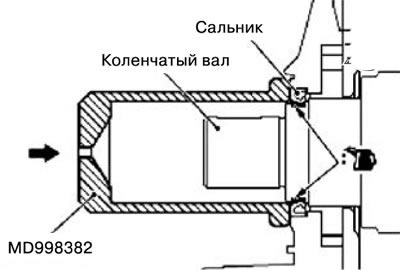

2) . Установить сальник в передний корпус при помощи специального инструмента MD998382.
2. Установить шплинт (2).
3. Установить звездочку коленчатого вала (1).
1) . Очистить коленчатый вал и звездочку коленчатого вала, и установить звездочку коленчатого вала на коленчатый вал.
Установка заднего сальника коленчатого вала
Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить задний сальник коленчатого вала (4).

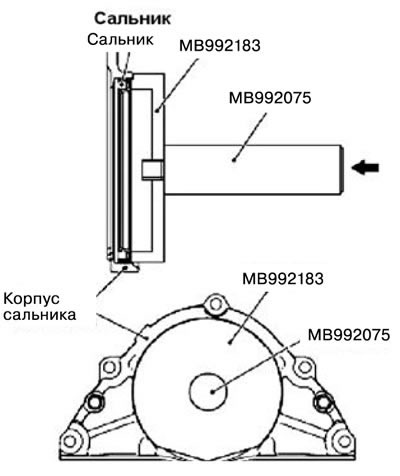

1) . Установить новый сальник коленчатого вала при помощи специального инструмента МВ992075 и МВ992183.
2. Установить маховик (3).
3. Установить переходную пластину (2).
4. Завернуть болты маховика (1).
1) . Зафиксировать маховик при помощи специального инструмента MD998781.
2) . Затянуть болты маховика рекомендуемым моментом затяжки.
Момент затяжки: 74±1 Нм.
Модель с двигателем 6G7
Примечание. При установке затянуть все болты моментами, указанными на рисунке.

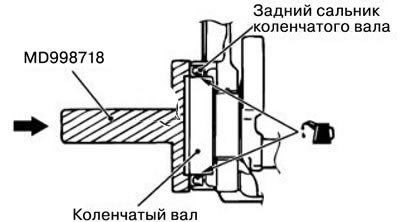

1. Смазать всю рабочую кромку сальника небольшим количеством моторного масла.
2. Установить сальник, запрессовывая его так, чтобы его торцевая поверхность располагалась бы на уровне фаски корпуса сальника, как показано на рисунке.
3. Установить переходную пластину (адаптер) (10).
4. Перед установкой очистить от масла, герметика и других загрязнений резьбовую часть болтов крепления и резьбовые отверстия в коленчатом вале, маховик или пластину привода гидротрансформатора.
5. Смазать маслом привалочные поверхности фланца коленчатого вала или головок болтов, крепления пластины привода гидротрансформатора.
6. Смажьте маслом резьбовые отверстия в коленчатом вале.
7. Нанести герметик на резьбу отверстий под болты крепления.
8. Используя специальный инструмент, тот же что и при снятии, зафиксировать маховик или пластину привода гидротрансформатора, и завернуть болты крепления.
9. Установить ведущий диск (9).
10. Установить переходную пластину (адаптер) (8).
11. Установить втулку коленчатого вала.
12. Установить коробку передач в сборе.

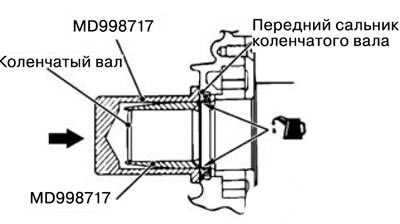

13. Смазать всю рабочую кромку переднего сальника небольшим количеством моторного масла.
14. Установить сальник, легко постукивая по оправке, так, чтобы он был расположен заподлицо с корпусом сальника.
15. Установить шпонку (5).
16. Установить шайбу ремня привода ГРМ (4).
17. Установить фланец (3).
18. Установить звездочку коленчатого вала (2).
19. Установить датчик положения коленчатого вала (1).
20. Установить ремень привода ГРМ.
Модель с двигателем 4М4
Примечание. Операции по установке сальников коленчатого вала на автомобиле с двигателем 4М4, аналогичны операциям по установке сальников коленчатого вала на автомобиле с двигателем 6G7.
