Оглавление: Модель с двигателем 6В31 ⤓ Модель с двигателем 6G7 ⤓
Модель с двигателем 6В31
Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить натяжной шкив в сборе (13).
2. Установить ремень привода газораспределительного механизма (12).
3. Установить автонатяжитель ремня привода газораспределительного механизма (11).

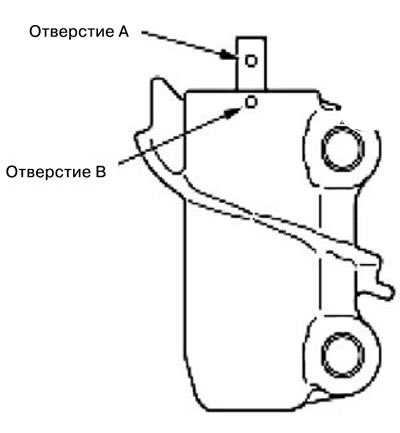

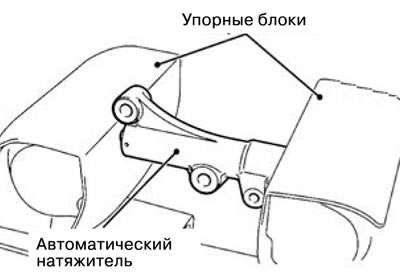

1). Использовать пресс или тиски, чтобы осторожно сжать шток автоматического натяжителя до совмещения отверстия А штока с отверстием В в цилиндре натяжителя.
Внимание. Если скорость сжатия штока будет слишком большой, шток может быть повреждён, таким образом соблюдать осторожность и выполнять ату операцию медленно.
2). Как только отверстия будут совмещены, вставить в них установочный штифт.
Примечание. При замене автоматического натяжителя на новый, штифт будет вставлен в него.
3). Снять автонатяжитель с тисков.

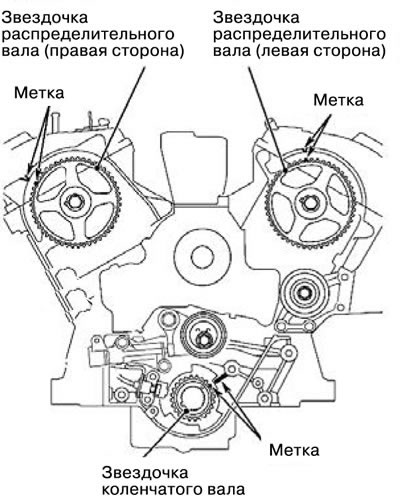

4). Совместить установочные метки на звездочках распределительных валов с метками на задней крышке ремня привода газораспределительного механизма и установочные метки на звездочке коленчатого вала с метками на блоке цилиндров двигателя, как показано на рисунке.

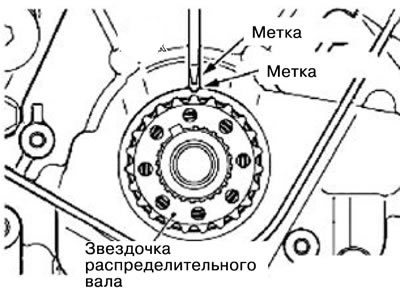

Звездочка распределительного вала
5). Установить ремень привода газораспределительного механизма в таком порядке: звездочка коленчатого вала, шкив водяного насоса, звездочка левого распределительного вала, промежуточный шкив, звездочка правого распределительного вала и шкив натяжителя.
Внимание. Если ремень привода газораспределительного механизма должен использоваться повторно, установить его таким образом, чтобы метка в виде стрелки, поставленная во время снятия ремня, соответствовала направлению вращения по часовой стрелке.
6). Проверить совмещение всех установочных меток.
4. Установить передний фланец (10).
5. Установить кронштейн крепления двигателя (9).
6. Установить передний монтажный кронштейн двигателя.
7. Установить нижнюю крышку ремня привода газораспределительного механизма (8).
8. Установить левую верхнюю крышку ремня привода газораспределительного механизма (7).
9. Установить правую верхнюю крышку ремня привода газораспределительного механизма (6).
10. Установить шкив коленчатого вала (5).
11. Установить ремень привода насоса гидроусилителя рулевого управления (4).
12. Установить кронштейн натяжного шкива приводного ремня насоса гидроусилителя рулевого управления (3).
13. Установить приводной ремень генератора (2).
14. Установить автонатяжитель ремня привода газораспределительного механизма (1).
15. Проверить и отрегулировать натяжение приводного ремня газораспределительного механизма.
16. Установить нижнюю и боковую защиту двигателя.
17. Установить крышку двигателя.
Модель с двигателем 6G7
1. Установить кронштейн насоса гидроусилителя рулевого управления (20).
2. Установить промежуточный шкив ремня привода газораспределительного механизма (19).
3. Установить рычаг натяжителя ремня привода газораспределительного механизма (18).
4. Установить автоматический натяжитель (17).

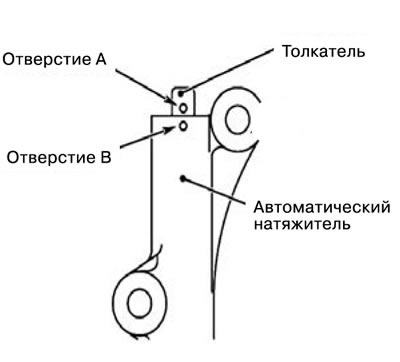

1). Использовать пресс или тиски, чтобы осторожно сжать шток автоматического натяжителя до совмещения отверстия А штока с отверстием В в цилиндре натяжителя.
Внимание. Если скорость сжатия штока будет слишком большой, шток может быть повреждён, таким образом будьте осторожны и выполняйте эту операцию медленно.
2). Как только отверстия будут совмещены, вставить в них установочный штифт.
Примечание. При замене автоматического натяжителя на новый, штифт будет вставлен в него.
5. Установить ремень привода газораспределительного механизма (16).

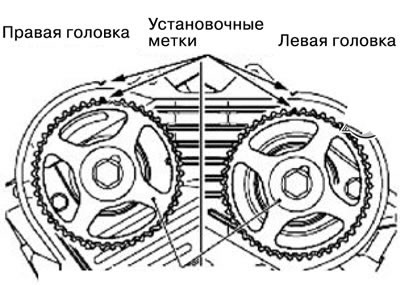

1). Совместить установочные метки на звездочках распределительного вала, коленчатого вала и звездочке масляного насоса.
2). Установить ремень привода газораспределительного механизма на звездочки коленчатого вала, промежуточный шкив, звездочку распределительного вала (левая головка блока цилиндров), шкив насоса охлаждающей жидкости, звездочка распределительного вала (правая головка блока цилиндров) и шкив натяжителя в этом порядке так, чтобы не было прославления в натяжении ремня.
Внимание. Если ремень привода газораспределительного механизма должен использоваться повторно, установите его таким образом, чтобы метка в виде стрелки, поставленная во время снятия ремня, соответствовала направлению вращения по часовой стрелке.
6. Установить шкив натяжителя (15) так, чтобы отверстия для штифта были обращены вверх, слегка прижать натяжной ролик к ремню и затем временно затянуть фиксирующий болт.
7. Отрегулировать натяжение ремня привода газораспределительного механизма.
8. Установить переднюю нижнюю крышку ремня привода газораспределительного механизма (14).
9. Установить шкив коленчатого вала (13).
1) . Установить шкив коленчатого вала (13).
2) . Установить шайбу шкива коленчатого вала.
3) . Завернуть центральный болт шкива коленчатого вала.
Момент затяжки: 185 Н·м.
10. Установить переднюю правую верхнюю крышку ремня газораспределительного механизма (12).
11. Установить переднюю левую верхнюю крышку ремня газораспределительного механизма (11).
12. Установить кронштейн (10).
13. Установить индикаторный кронштейн ремня привода газораспределительного механизма (9).
14. Установить кронштейн вентилятора охлаждения (8).
15. Установить кронштейн компрессора кондиционера воздуха (7).
16. Установить компрессор и муфту кондиционера воздуха в сборе (6).
17. Установить насос гидроусилителя рулевого управления (5).
18. Установить монтажный кронштейн (4).
19. Установить натяжитель приводного ремня (3).
20. Установить шкив вентилятора охлаждения (2).
21. Установить вентилятор охлаждения и муфту вентилятора охлаждения в сборе (1).
22. Установить генератор в сборе.
23. Установить приводной ремень.
24. Установить воздушный фильтр в сборе.
25. Установить аккумуляторную батарею и поддон аккумуляторной батареи.
26. Проверить натяжение приводного ремня.
27. Установить нижнюю подпорную пластину и защиту картера двигателя.
