Замена ремня привода ГРМ (двигатель 4G93) (Mitsubishi Lancer 9)

  • Главная
  • Лансер
  • 9 (2000-2007, бензин)
  • Силовой агрегат
  • Ремонт двигателей MPI
  • Замена ремня привода ГРМ (двигатель 4G93)
0

Снятие



Перед началом снятия деталей выполните следующие операции:
  • а) Снимите защитный кожух картера двигателя.
  • б) Снимите опорный кронштейн и опору двигателя в сборе.

Снятие деталей производится в порядке номеров, указанном на рисунках "Снятие шкива коленчатого вала" и "Замена ремня привода ГРМ".

При снятии деталей обратите внимание на следующие операции:

1. Снятие ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера.

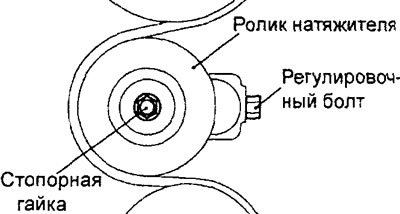

а) Ослабьте стопорную гайку ролика натяжителя ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера.



б) Ослабьте регулировочный болт для сброса натяжения ремня, затем снимите ремень.

Внимание: в случае повторного использования ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (по часовой стрелке).


1. Снятие ремня привода генератора,

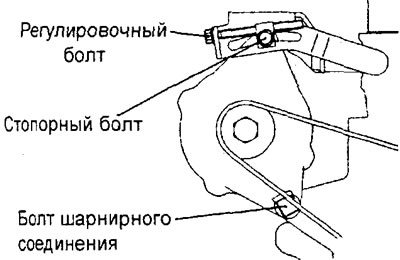

а) Ослабьте стопорный болт на регулировочной планке генератора и болт шарнирного соединения.

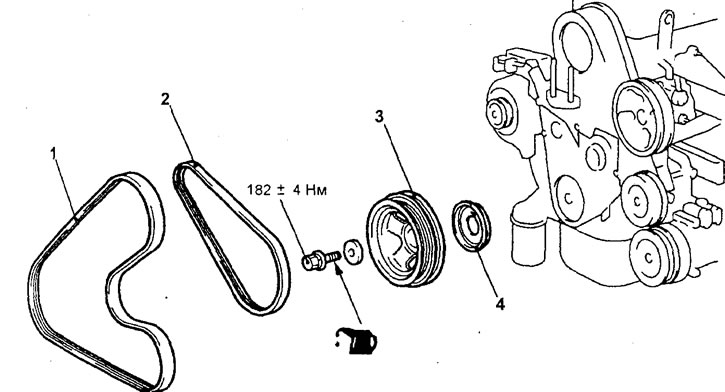

Снятие шкива коленчатого вала (двигатель 4G93). 1 - ремень привода насоса гидроусилителя рулевого управления и компрессора кондиционера (модели с кондиционером), 2 - ремень привода генератора, 3 - шкив коленчатого вала, 4 - направляющая пластина.

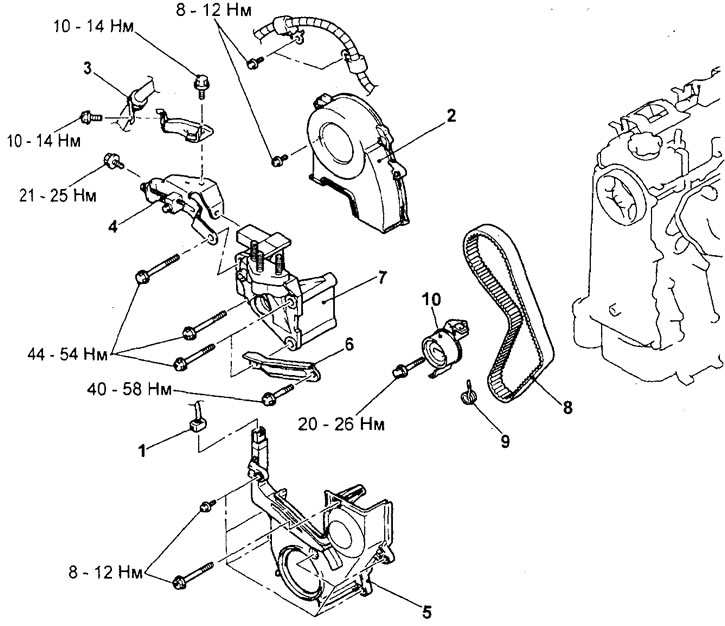

Замена ремня привода ГРМ (двигатель 4G93). 1 - разъем датчика положения коленчатого вала, 2 - передняя верхняя крышка ремня привода ГРМ, 3 - фиксатор нагнетательного шланг гидросистемы усилителя рулевого управления, 4 - регулировочная планка генератора, 5 - передняя нижняя крышка ремня привода ГРМ, 6 - стойка насоса гидроусилителя рулевого управления, 7 - боковой опорный кронштейн двигателя, 8 - ремень привода ГРМ, 9 - пружина натяжителя, 10 - натяжитель ремня привода ГРМ.


б) Вращением регулировочного болта сбросьте натяжение ремня привода генератора, затем снимите ремень.

Внимание: в случае повторного использования ремня привода генератора необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (по часовой стрелке).


3. Снятие шкива коленчатого вала.

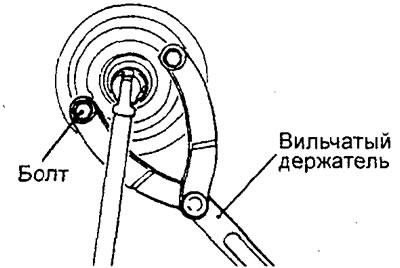

С помощью специального инструмента зафиксируйте шкив коленчатого вала от проворота и отверните болт крепления шкива коленчатого вала.

Внимание: надежно закрепите специальный инструмент, чтобы он не перемещался.




4. Снятие ремня привода ГРМ.


а) Проверните коленчатый вал по часовой стрелке до совмещения установочных меток на шкиве распределительного вала и зубчатом шкиве коленчатого вала с соответствующими установочными метками, чтобы установить поршень цилиндра №1 в ВМТ такта сжатия.

Внимание: всегда проворачивайте коленчатый вал только по часовой стрелке.




б) Ослабьте регулировочный болт натяжителя ремня привода ГРМ.

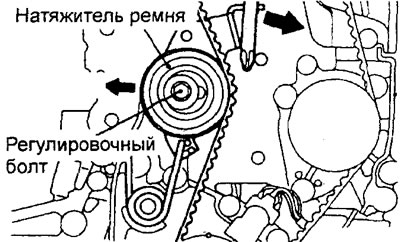

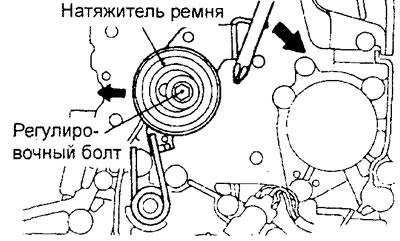

в) Вставьте отвертку в отверстие кронштейна натяжителя и полностью отодвиньте натяжитель ремня привода ГРМ в направлении, показанном на рисунке



г) Временно затяните регулировочный болт натяжителя.

д) Снимите ремень привода ГРМ.

Внимание: в случае повторного использования ремня привода ГРМ необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (по часовой стрелке).





Проверка



Примечание: см. процедуру проверки в разделе "Замена ремня привода ГРМ (двигатель 4G15)".


Установка



Внимание:
  • Поскольку вода или масло могут серьезно уменьшить срок службы ремня привода ГРМ, то при снятии деталей обеспечьте, чтобы ремень привода ГРМ, шкивы и кронштейн механизма натяжения были чистыми и сухими, никогда не мойте их. Загрязненные детали должны быть заменены.
  • Если какая-нибудь из деталей замаслена, то проверьте отсутствие утечки масла через сальники (в том числе передний сальник распределительного вала).
  • Проверьте состояние и плавность вращения ролика натяжителя.
  • Если устанавливается ремень привода ГРМ, бывший в эксплуатации, то проверьте его состояние.


Установка производится в порядке, обратном снятию.

При установке деталей обратите внимание на следующие операции:

1. Установка натяжителя ремня привода ГРМ.

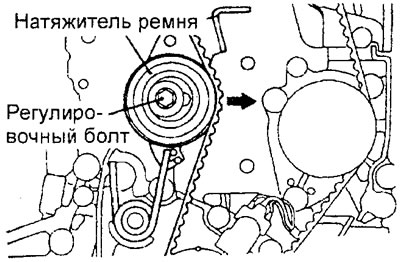

а) Вставьте отвертку в отверстие кронштейна натяжителя и полностью отодвиньте натяжитель ремня привода ГРМ в направлении, показанном на рисунке.



б) Временно затяните регулировочный болт натяжителя.


2. Установка ремня привода ГРМ.

Внимание:
  • Выполняйте установку ремня привода ГРМ так, чтобы натяжение ремня не ослаблялось между шкивами и роликами.
  • Устанавливайте бывший в эксплуатации ремень так, чтобы стрелка с обратной его стороны совпадала с направлением вращения ремня (по часовой стрелке).

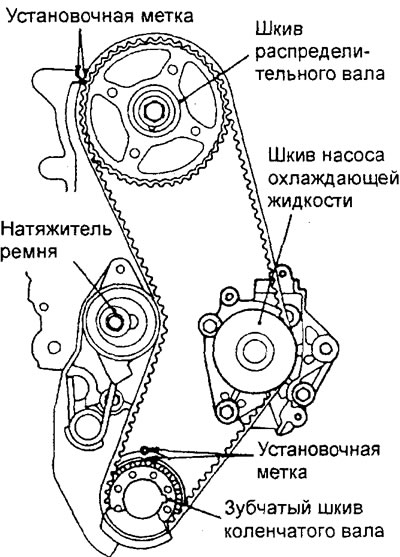

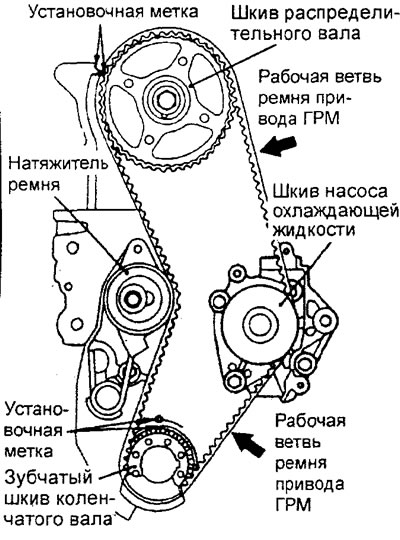

а) Проверьте, что метки шкива распределительного вала и зубчатого шкива коленчатого вала совмещены с соответствующими установочными метками (при этом поршень цилиндра №1 будет находиться в ВМТ такта сжатия).

б) Установите ремень привода ГРМ в следующем порядке, следя за тем, чтобы рабочая ветвь (сторона) ремня была натянута: зубчатый шкив коленчатого вала, шкив насоса охлаждающей жидкости, шкив распределительного вала, ролик натяжителя.

Внимание: после установки ремня привода ГРМ приложите усилие к шкиву распределительного вала для поворота против часовой стрелки и проверьте, что ремень полностью натянут и все установочные метки совмещены.




3. Регулировка натяжения ремня привода ГРМ.

а) Ослабьте регулировочный болт на 1/4-1/2 оборота, чтобы ремень привода ГРМ был натянут усилием пружины натяжителя.



б) Проверните коленчатый вал в направлении вращения (по часовой стрелке) на 2 оборота и убедитесь, что все метки на шкивах совмещены с соответствующими установочными метками.

Внимание: так как целью данной операции является приложение соответствующего усилия натяжения к рабочей ветви ремня привода ГРМ при помощи крутящего момента на распределительном валу, то проверните коленчатый вал только на два оборота. Запрещается проворачивать коленчатый вал в обратном направлении (против часовой стрелки).

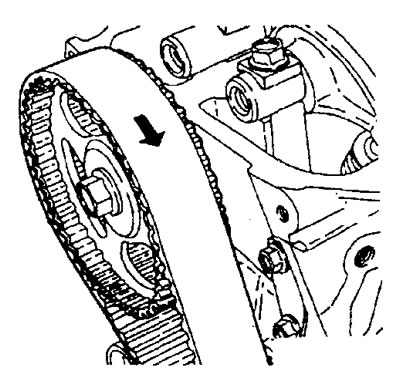

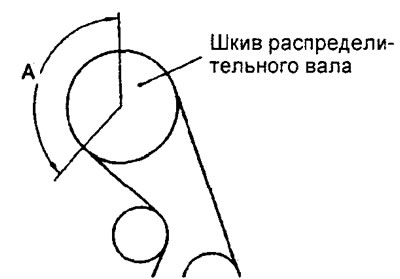

в) Проверьте, что отсутствует выступание зубьев ремня привода ГРМ относительно шкива распределительного вала в секторе "А", указанном на рисунке, и обеспечивается нормальное зацепление ремня привода ГРМ со шкивами. После этого затяните крепление ролика натяжителя.



3. Установка передней нижней крышки ремня привода ГРМ.

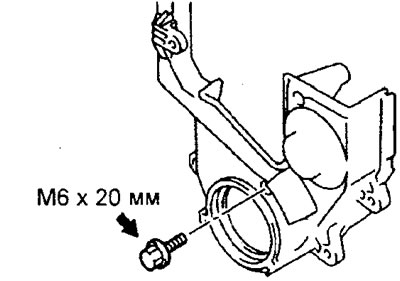

а) Установите первым болт, показанный на рисунке.



б) Установите остальные болты, затяните их номинальным моментом.

Момент затяжки — 10 ±2 Н·м

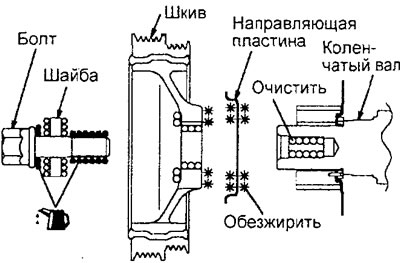

4. Установка направляющей пластины и шкива коленчатого вала.

а) Очистите, затем обезжирьте поверхность шкива коленчатого вала, контактирующего с направляющей пластиной.

Примечание: обезжиривание необходимо для улучшения сопряжения деталей.


б) Очистите резьбовое отверстие в торце коленчатого вала, торец вала, шайбу болта крепления шкива и поверхности, с ней контактирующие.

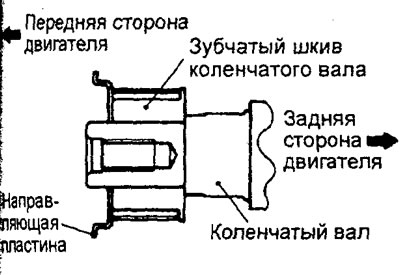

в) Установите направляющую пластину на коленчатый вал, расположив ее, как показано на рисунке.



г) Смажьте минимальным количеством моторного масла привалочную поверхность (конус) носка коленчатого вала и резьбу болта коленчатого вала.

д) Перед установкой болта крепления шкива коленчатого вала необходимо установить шайбу болта стороной с фаской к болту.

е) С помощью специального инструмента зафиксируйте шкив коленчатого вала от поворота или зафиксируйте маховик от поворота, и установите болт крепления шкива коленчатого вала.

Внимание: надежно закрепите специальный инструмент, чтобы он не проворачивался.


После завершения установки деталей выполните следующие операции:
  • а) Установите опорный кронштейн и опору двигателя в сборе.
  • 6) Установите защитный кожух картера двигателя.
  • в) Выполните регулировку натяжения ремней привода навесных агрегатов (см. главу "Техническое обслуживание и общие процедуры проверок и регулировок").
  • г) Установите декоративный кожух двигателя.
