Оглавление: Модель с двигателем 6В31 ⤓ Модель с двигателем 4М4 ⤓
Модель с двигателем 6В31
1. Снять звездочку коленчатого вала (1).
2. Снять шплинт (2).
3. Снять передний сальник коленчатого вала (3).

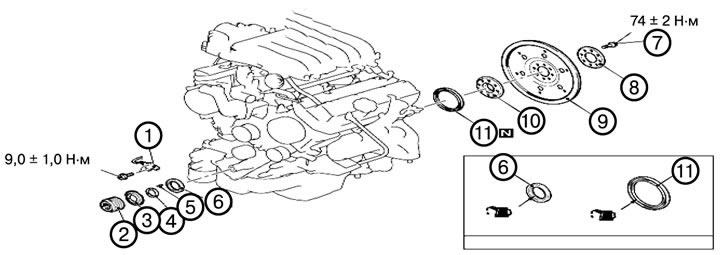

1. Снять ремень привода ГРМ.
2. Снять датчик положения коленчатого вала (1).
3. Снять звездочку коленчатого вала (2).
4. Снять фланец (3).
5. Снять шайбу ремня привода ГРМ (4).
6. Снять шпонку (5).
7. Снять передний сальник коленчатого вала (6).
8. Снять коробку передач в сборе.
9. Вывернуть болт ведущего диска (7).
Внимание. Не выворачивать болт крепления маховика, обозначенный стрелкой. Если этот болт удалить, маховик будет разбалансирован и получит повреждения.
10. Снять переходную пластину (адаптер) (8).
11. Снять ведущий диск (9).
12. Снять переходную пластину (адаптер) (10).
13. Снять задний сальник коленчатого вала (11).
Модель с двигателем 4М4
Примечание. Операции по снятию сальников коленчатого вала на автомобиле с двигателем 4М4, аналогичны операциям по снятию сальников коленчатого вала на автомобиле с двигателем 6G7.
