Модель с двигателем 6В31
Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить шкив коленчатого вала (6).
2. Установить шайбу шкива коленчатого вала (5).
3. Завернуть централ ьный болт ш ки ва коленчатого вала (4).
4. Установить приводной ремень насоса гидроусилителя рулевого управления (3).
5. Установить кронштейн шкива натяжителя ремня привода насоса гидроусилителя рулевого управления (2).
6. Установить приводной ремень генератора (1).
7. Проверить и отрегулировать натяжение приводного ремня генератора.
8. Установить нижнюю боковую защиту двигателя.
Модель с двигателем 6G7
1. Установить шкив коленчатого вала (4).
2. Установить шайбу шкива коленчатого вала (3).
3. Завернуть централ ьный болт ш ки ва коленчатого вала (2).
Момент затяжки: 185 Н·м.
4. Установить приводной ремень (1).

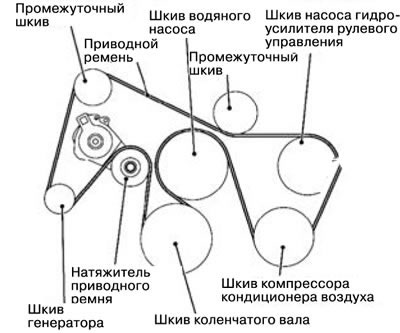

1) . Установить приводной ремень, так как показано на рисунке.
2) . Вставить специальное приспособление в отверстия натяжителя приводного ремня.
3) . Повернуть натяжитель приводного ремня за часовой стрелкой и снять гаечный ключ.
4) . Отрегулировать натяжение приводного ремня.
5. Установить вентилятор охлаждения и муфту вентилятора охлаждения в сборе.
6. Установить впускной воздухопровод.
7. Установить нижнюю подпорную пластину и защиту картера двигателя.
Модель с двигателем 4М4
1. Установить шкив коленчатого вала (5).
2. Установить шайбу шкива коленчатого вала (4).
3. Завернуть центральный болт шкива коленчатого вала (3).
Момент затяжки: 185 Н·м.
4. Установить приводной ремень генератора (2).
5. Установить приводной ремень компрессора кондиционера воздуха (1).
6. Проверить и отрегулировать натяжение приводного ремня.
7. Установить верхнюю крышку кожуха радиатора.
