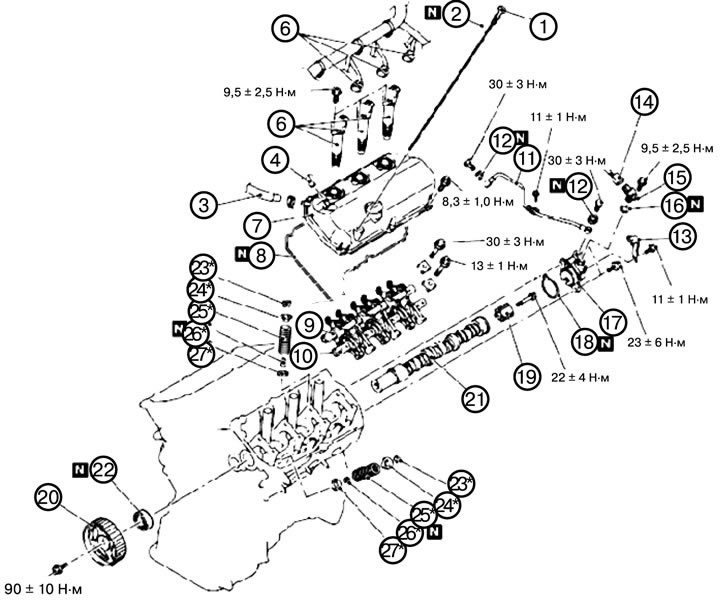

Модель с двигателем 6В31
1. Снять крышку двигателя.
2. Снять ремень привода газораспределительного механизма.
3. Снять корпус термостата.
4. Снять щуп для измерения уровня масла (1).
5. Снять уплотнительное кольцо (2).
6. Отсоединить соединение шланга (3).
7. Отсоединить соединение шланга системы принудительной вентиляции картера (4).
8. Отсоединить разъем катушки зажигания (5).
9. Снять катушку зажигания (6).
10. Снять крышку головки блока цилиндров (7).
11. Снять прокладку крышки головки блока цилиндров (8).
12. Снять коромысла и вал в сборе (впускная сторона) (9).
13. Снять коромысла, вал и гидрокомпенсаторы в сборе (выпускная сторона) (10).

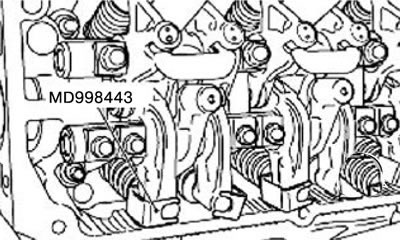

1) . Установить специальный инструмент MD998443, так как показано на рисунке, чтобы не выпали гидрокомпенсаторы.
Внимание. Никогда не разбирать узел коромысел и вала.
2) . Вывернуть монтажный болт коромысел и вала в сборе, и затем снять коромысла и вал в сборе.
14. Снять масляную трубку (11).
15. Снять прокладку (12).
18. Снять кронштейн электропроводки (13).
17. Отсоединить разъем датчика положения распределительного вала (14).
18. Снять датчик положения распределительного вала (15).
19. Снять уплотнительное кольцо (16).
20. Снять крепеж датчика положения распределительного вала (17).
21. Снять прокладку крепежа датчика положения распределительного вала (18).
22. Снять цилиндр датчика положения распределительного вала (19).
23. Снять звездочку распределительного вала (20).

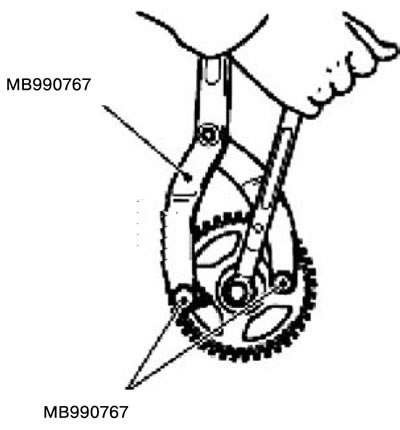

1) . Снять звездочку распределительного вала при помощи специального инструмента МВ990767 и MD998719.
24. Снять распределительный вал (21).
25. Снять сальник распределительного вала (22).

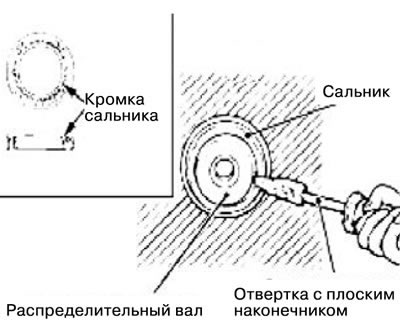

1). Сделать надрез на кромке сальника при помощи ножа.
Внимание. Соблюдать осторожность, чтобы не повредить распределительный вал и головку блока цилиндров.
2) . Вставить в надрез на кромке сальника отвертку с плоским наконечником и снять сальник.
26. Снять сухари (23).
27. Снять тарелку пружины клапана (24).
28. Снять пружину клапана (25).
29. Снять уплотнение штока клапана (26).
30. Снять седло пружины клапана (27).

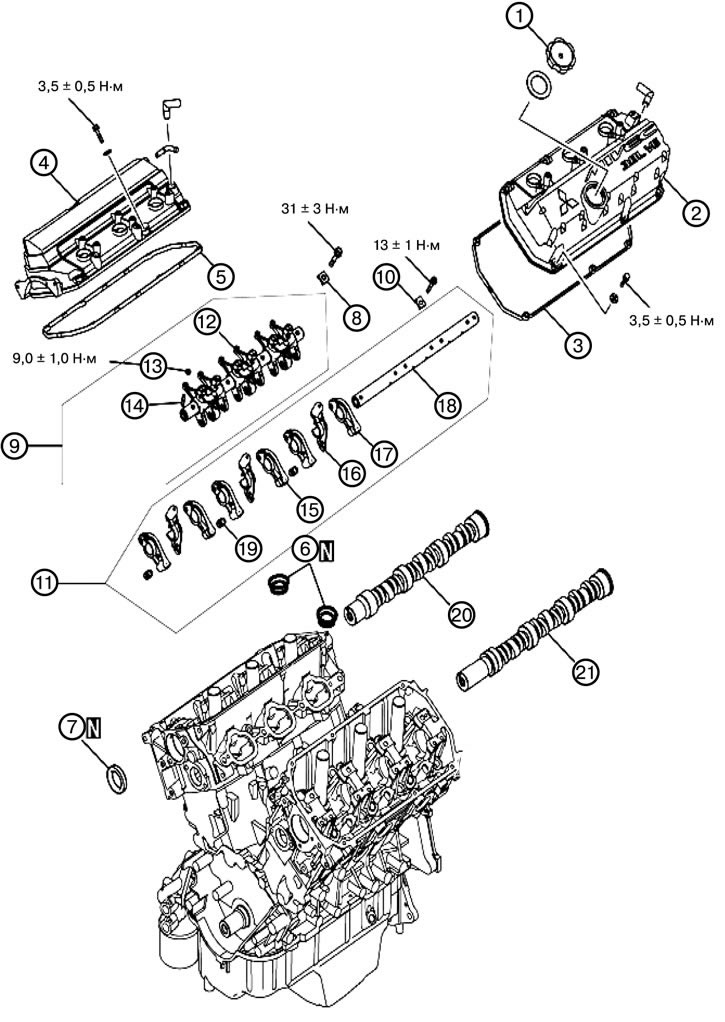

Модель с двигателем 6G7
1. Снять крышку заливки масла (1).
2. Снять левую крышку головки блока цилиндров (2).
3. Снять прокладку крышки головки блока цилиндров (3).
4. Снять правую крышку головки блока цилиндров (4).
5. Снять прокладку крышки головки блока цилиндров (5).
6. Снять сальник (6).
7. Снять сальник распределительного вала (7).
8. Снять крышку оси коромысла клапана (8).
9. Снять ось коромысел клапана и коромысла клапанов в сборе (впускная сторона) (9).
10. Снять крышку оси коромысла клапана (10).
11. Снять ось коромысел клапана и коромысла клапанов в сборе (выпускная сторона) (11).
12. Снять коромысла впускных клапанов (12).
(Источник статьи доступен на MitsubishiMan.ru)
13. Вывернуть гайку (13).
14. Вывернуть регулировочный винт (14).
15. Снять коромысло клапана С (15).
16. Снять плунжерный рычаг (16).
17. Снять коромысло клапана D (17).
18. Снять ось коромысла клапана (18).
19. Снять гидрокомпенсаторы (19).
20. Снять правый распределительный вал (20).
21. Снять левый распределительный вал (21).

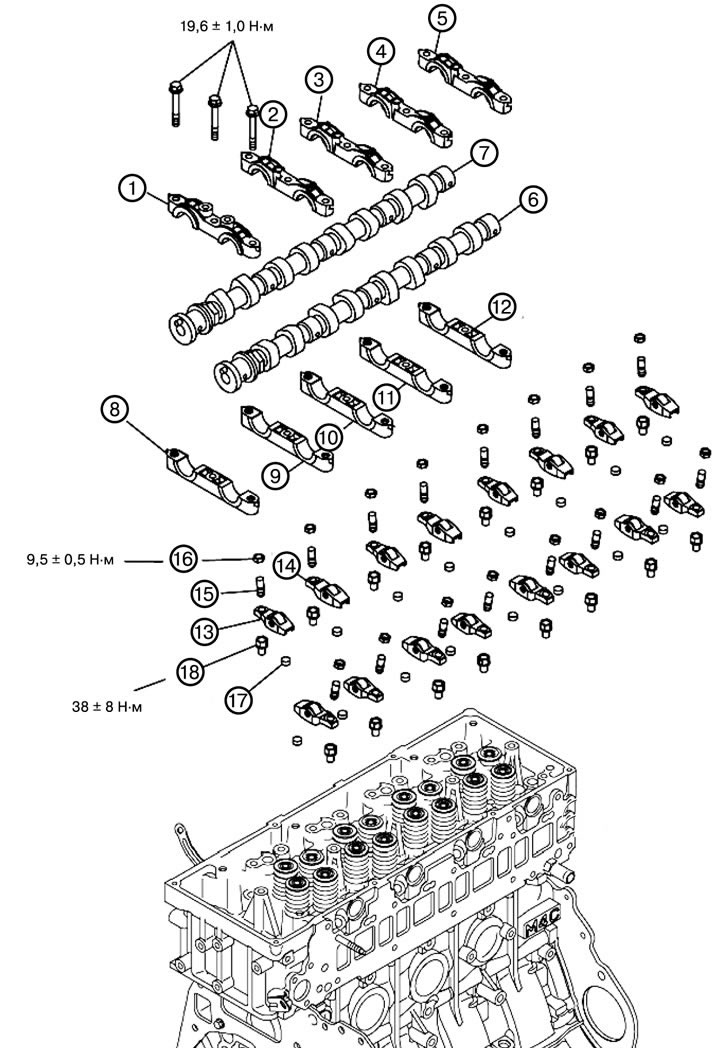

Модель с двигателем 4М4
1. Снять крышку №1 распределительного вала (1).
2. Снять крышку №2 распределительного вала (2).
3. Снять крышку №3 распределительного вала (3).
4. Снять крышку №4 распределительного вала (4).
5. Снять крышку №5 распределительного вала (5).
6. Снять впускной распределительный вал (6).
7. Снять выпускной распределительный вал (7).
8. Снять крепление №1 распределительного вала (1).
9. Снять крепление №2 распределительного вала (2).
10. Снять крепление №3 распределительного вала (3).
11. Снять крепление №4 распределительного вала (4).
12. Снять крепление №5 распределительного вала (5).
13. Снять короткое коромысло клапана (13).
14. Снять длинное коромысло клапана (14).
15. Вывернуть регулировочный винт (15).
16. Вывернуть стопорную гайку (16).
17. Снять крышку клапана (17).
18. Вывернуть болт (18).
