Schemat elektryczny układu kierunkowskazów i świateł awaryjnych (Mitsubishi Pajero 4)

0

Spis treści: Schemat elektryczny układu…⤓ Schemat elektryczny układu…⤓ Schemat elektryczny układu…⤓ Schemat elektryczny układu…⤓

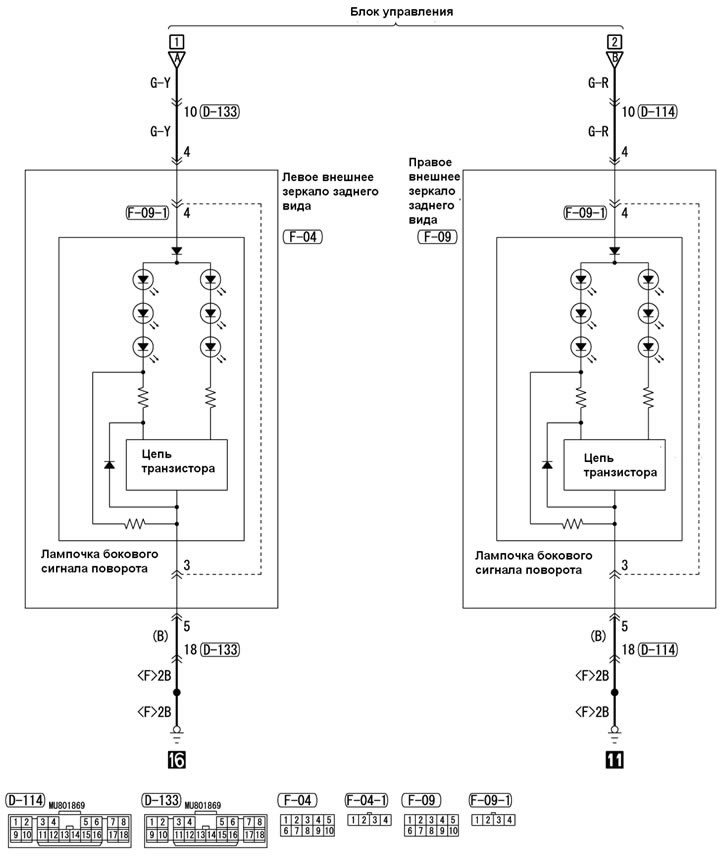

Schemat elektryczny układu kierunkowskazów i świateł awaryjnych (część 1)

Otwórz większy obraz w nowej karcie »

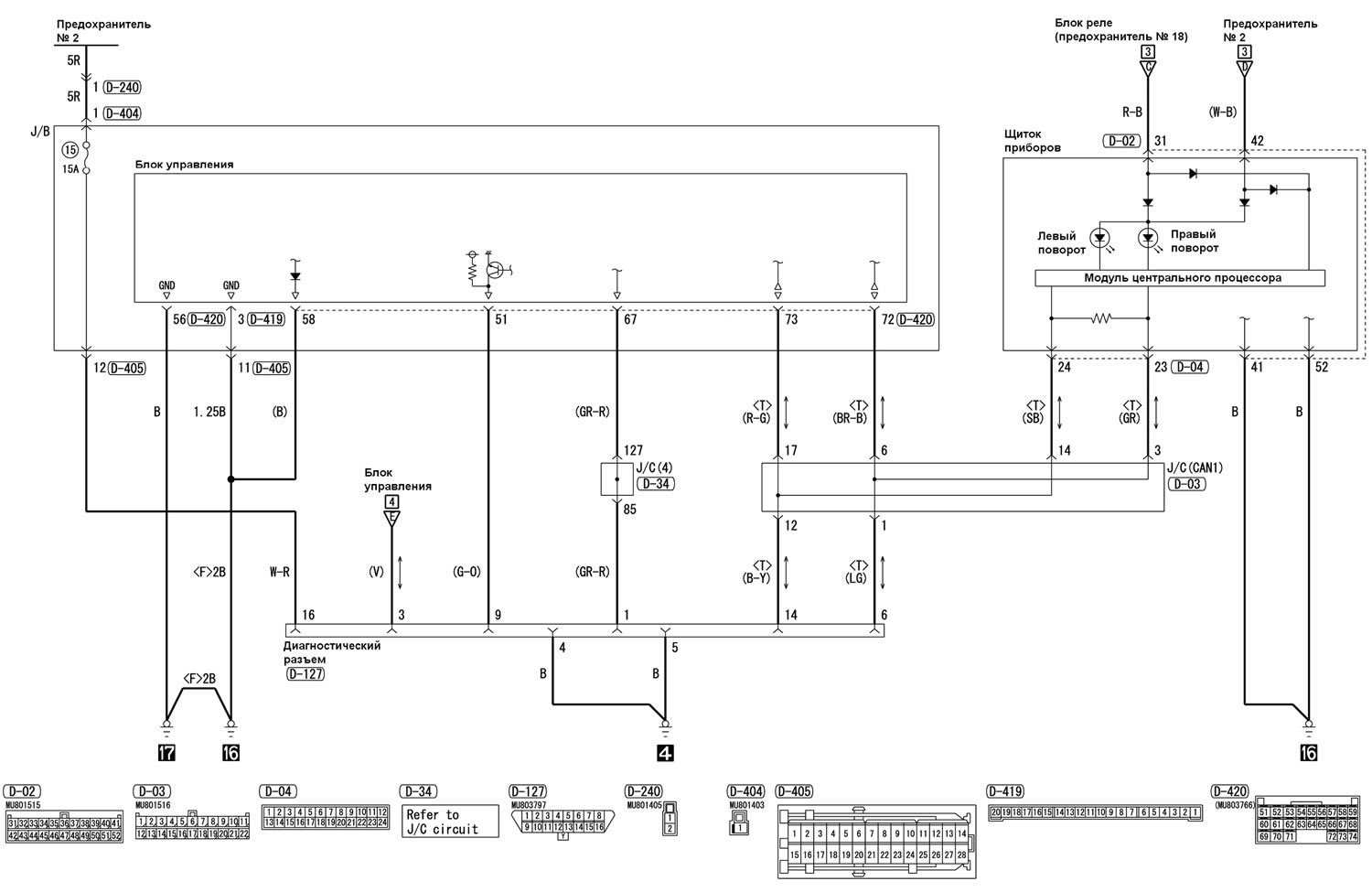

Schemat elektryczny układu kierunkowskazów i świateł awaryjnych (część 2)

Otwórz większy obraz w nowej karcie »

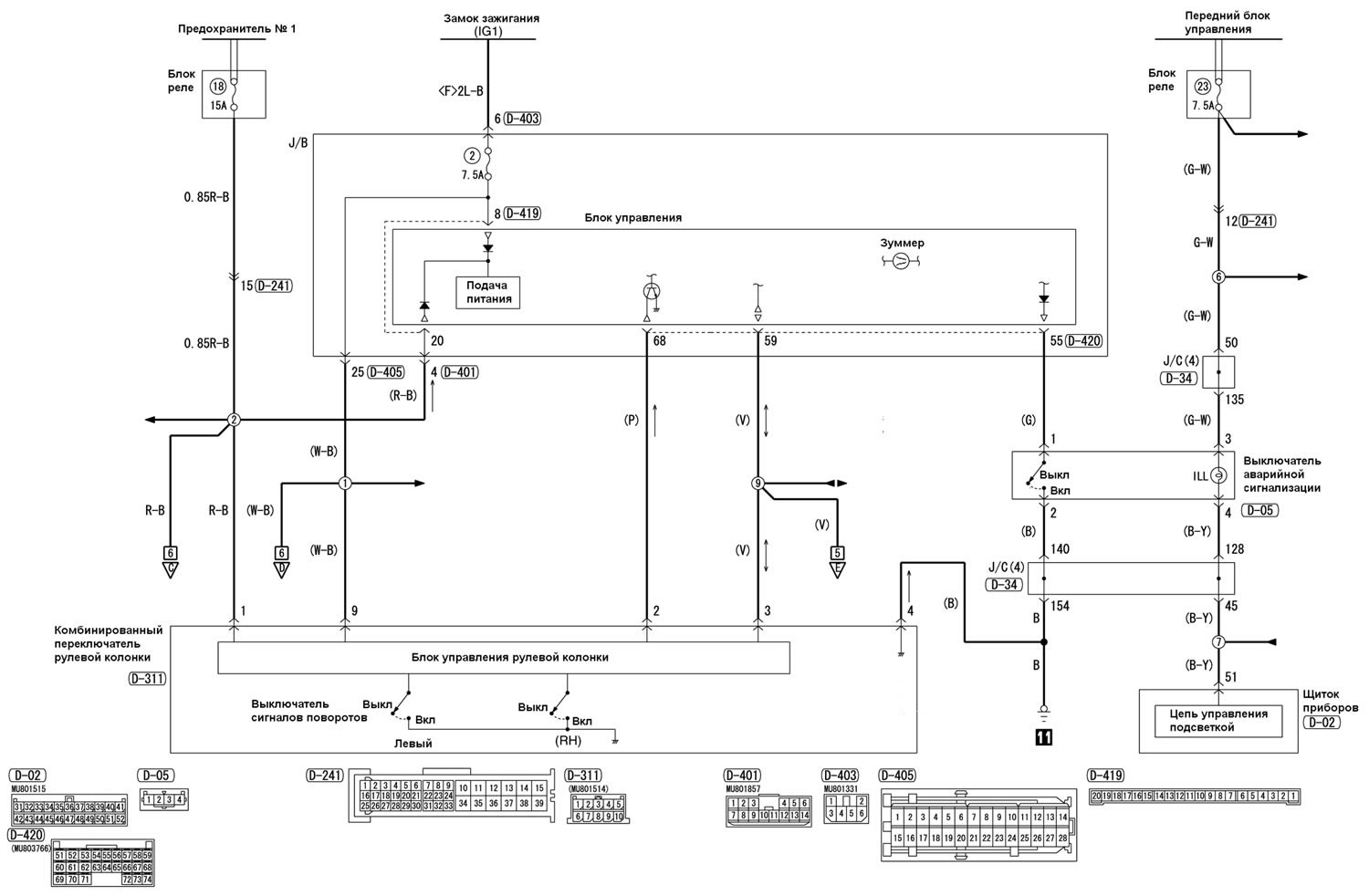

Schemat elektryczny układu kierunkowskazów i świateł awaryjnych (część 3)

Otwórz większy obraz w nowej karcie »

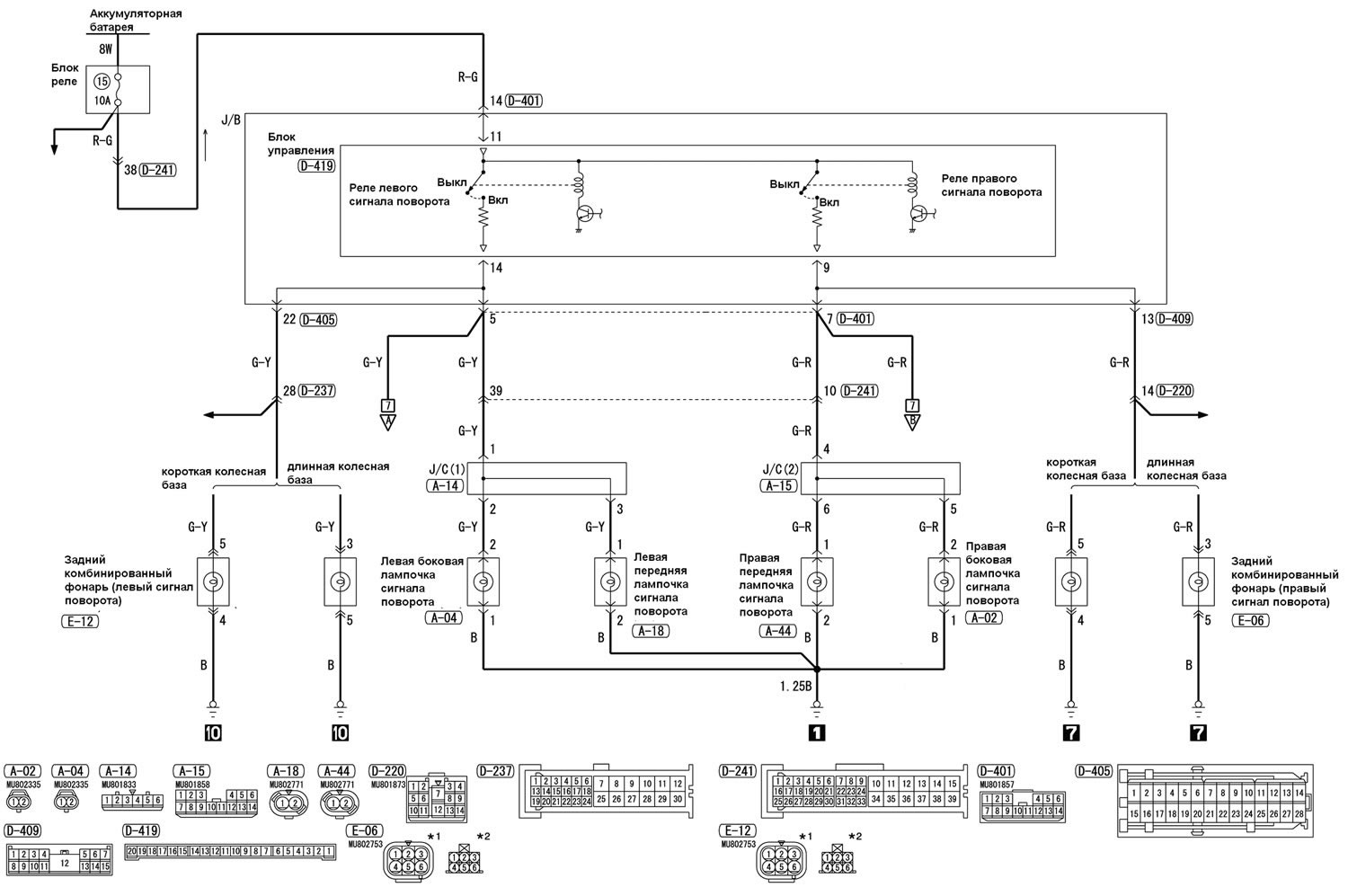

Schemat elektryczny układu kierunkowskazów i świateł awaryjnych (część 4)

Ten artykuł jest dostępny na: rosyjski, angielski, bułgarski, białoruski, ukraiński, serbski, chorwacki, rumuński, słowacki, węgierski

Ten artykuł został zweryfikowany przez: Mirosław Rakow
