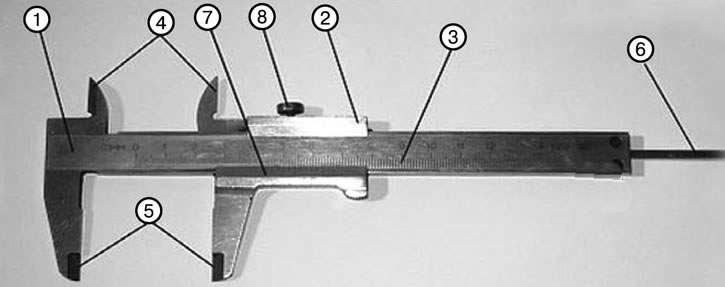

1. Činka.; 2. Pohyblivý rám.; 3. Činka na váhe.; 4. Špongie na vnútorné merania.; 5. Špongie na vonkajšie merania.;6. Pravítko hĺbkomeru.; 7. Nónius.; 8. Skrutka upínania rámu
Posuvné meradlo je univerzálny nástroj určený na vysoko presné meranie vonkajších a vnútorných rozmerov. Okrem toho sa na určenie hĺbky otvorov a výčnelkov môže použiť posuvné meradlo.
Meracie čeľuste posuvného meradla sa dajú použiť aj na meranie rovnobežnosti strán obrobkov.
Strmene majú merania limity 0-125 mm (SHC-1), 0-160 mm(SHC-2) a 0-400 mm (SHC-3).
Najbežnejšie používaným posuvným meradlom je ŠC-1.
Na meranie vonkajších rozmerov a kontrolu rovnobežnosti sa používajú hlavné meracie čeľuste nástroja a na meranie vnútorných rozmerov a vyznačovanie sa používajú pomocné špicaté čeľuste.
Pomocou hĺbkomeru určte hĺbku otvorov a výčnelkov.
Základom posuvného meradla je pravítko s dielikmi (tyčou) a pomocná stupnica-nonius, ktorá sa pohybuje pozdĺž hlavnej pravítka-tyče. Pomocou tejto pomocnej stupnice je možné odpočítavať zlomky delenia hlavnej stupnice.
Princíp činnosti noniusa je založený na rozdiele medzi dielikmi hlavnej stupnice a noniusovej stupnice. Tento rozdiel sa rovná hodnote delenia noniusa a počet dielikov závisí od hodnoty delenia.
Ak je dielik stupnice 1 mm a dielik noniusa je 0,9 mm, potom je hodnota dielika noniusa 0,1 mm.
Ak teda skombinujete nulové delenie verniera s nulovým delením hlavnej stupnice posuvného meradla, potom prvé delenie verniera bude "zaostávať" za prvým delením hlavnej stupnice o rozdiel v intervaloch stupnice, teda o 0,1 mm, druhé delenie o 0,2 mm atď.
Desiaty dielik verniera, posunutý o 1 mm, sa zhoduje s deviatym dielikom hlavnej stupnice tyče, to znamená, že ak sa hodnota delenia 1 mm vydelí počtom dielikov verniera (10), dostaneme 0,1 mm (pozri obrázok)
Príklad:
- Ak sa nulová značka verniera zhoduje s akoukoľvek značkou na pravítku, potom toto delenie udáva veľkosť v celých milimetroch.
- Ak sa nulová značka verniera nezhoduje so značkou na hlavnej stupnici, potom delenie na pravítku najbližšie vľavo ukazuje celý počet milimetrov a desatiny sa počítajú podľa verniera.

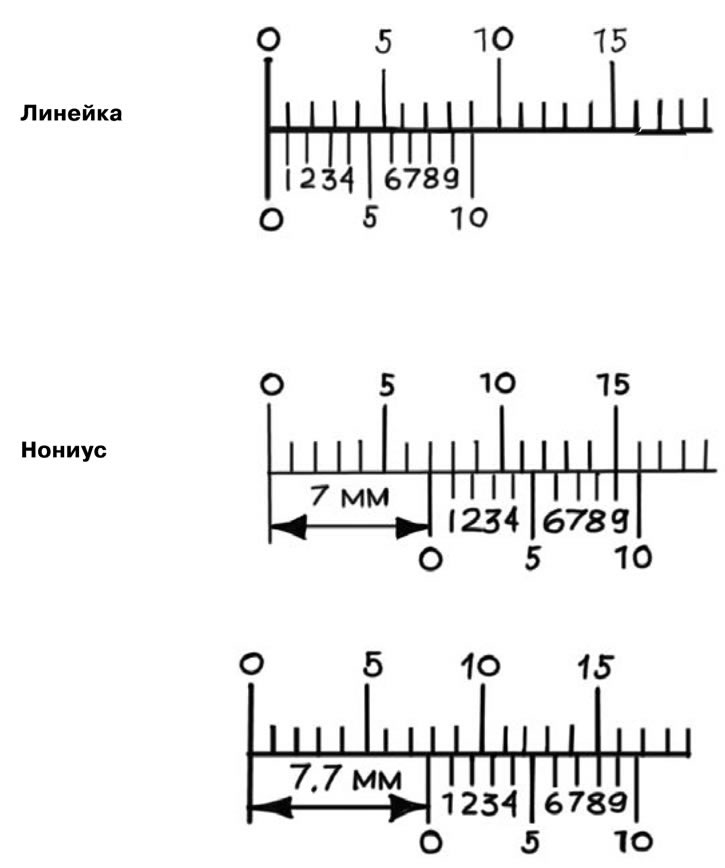

- K celkovému počtu milimetrov sa pripočíta toľko desatín milimetra, koľko je ťahov noniusa, až kým sa ktorýkoľvek ťah noniusa úplne nezhoduje s jedným zo ťahov pravítka. Obrázok znázorňuje príklad odčítania 7 mm a 7,7 mm.
[Text článku bol získaný z webovej stránky MITSUBISHIMAN]

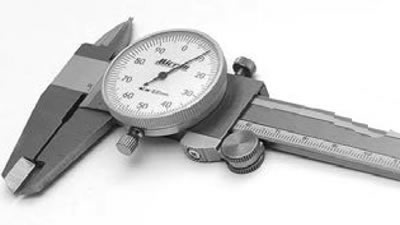

Niektoré posuvné meradlá sú vybavené číselníkovým úchylkomerom. Stupnica indikátora umožňuje nastaviť nulové nastavenie a kontrolovať tolerancie.
Počas a po práci je potrebné strmeň utrieť obrúskom namočeným vo vodno-alkalickom roztoku a potom ho osušiť čistým obrúskom. Po dokončení práce pokryte povrchy strmeňa tenkou vrstvou akéhokoľvek technického oleja a vložte ho do puzdra. Počas prevádzky sa vyhýbajte silným nárazom alebo pádom, aby ste predišli ohnutiu tyče a inému poškodeniu, poškriabaniu meracích plôch a treniu meracích plôch o kontrolovanú časť.
