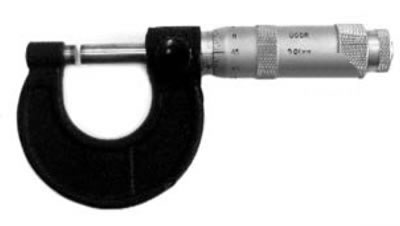

Mikrometer je zariadenie určené na meranie lineárnych rozmerov pomocou metódy absolútneho kontaktu v oblasti malých rozmerov s vysokou presnosťou (od 0,01 do 0,001 mm), ktorého konverzný mechanizmus je mikropár skrutka-matica.
Je potrebné udržiavať mikrometer v čistote. Dávajte pozor, aby vám mikrometer nespadol, pretože svorka sa môže zdeformovať, čo môže viesť k nepresným meraniam.
Činnosť mikrometra je založená na pohybe skrutky pozdĺž osi, keď sa otáča v pevnej matici. Posun je úmerný uhlu natočenia skrutky okolo osi. Celé otáčky sa počítajú na stupnici vytlačenej na stopke mikrometra a zlomky otáčky sa počítajú na kruhovej stupnici vytlačenej na bubne. Optimálny pohyb skrutky v matici je iba na dĺžke maximálne 25 mm kvôli obtiažnosti výroby skrutky s presným rozstupom na väčšej dĺžke. Preto sa mikrometer vyrába v niekoľkých štandardných veľkostiach na meranie dĺžok od 0 do 25 mm, od 25 do 50 mm atď. Pri mikrometroch s meracími limitmi od 0 do 25 mm, s uzavretými meracími rovinami päty a mikrometrickej skrutky, sa nulová značka stupnice bubna musí presne zhodovať s pozdĺžnou značkou na stopke a skosená hrana bubna s nulovou značkou stupnice stopky. Na meranie dĺžok väčších ako 25 mm sa používa mikrometer s vymeniteľnými nákovkami; nastavenie takýchto mikrometrov na nulu sa vykonáva pomocou nastavovacej miery aplikovanej na mikrometer alebo koncových mier. Meraný produkt je upnutý medzi meracími rovinami mikrometra. Stúpanie skrutky je zvyčajne 0,5 alebo 1 mm a podľa toho má stupnica na drieku hodnotu dielika 0,5 alebo 1 mm a na bubon sa aplikuje 50 alebo 100 dielikov, aby sa dosiahla hodnota 0,01 mm. Táto hodnota odčítania je najbežnejšia, ale existujú mikrometre s hodnotou 0,005, 0,002 a 0,001 mm. Konštantná axiálna sila pri kontakte skrutky s dielom je zabezpečená trecím zariadením - račňou. Keď sa meracie plochy mikrometra tesne dotýkajú povrchu meraného dielu, račňa sa začne otáčať s miernym praskaním a otáčanie mikroskrutky by sa malo zastaviť po troch kliknutiach.

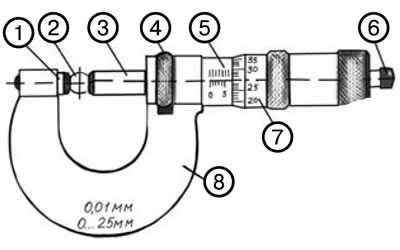

1. Päta.; 2. Predmet merania.; 3. Vreteno.; 4. Koleso.; 5. Meracia stupnica (v mm).; 6. Račňa.; 7. Bubnový vernier.; 8. Konzola.
Pri meraní je predmet (2) upnutý medzi pätkou a mikrometrickou skrutkou (3). Na povrchu stopky sú dve čiarové stupnice, navzájom posunuté o 0,5 mm a s hodnotou delenia 1 mm. Bubník (7) sa otáča okolo kruhovej stupnice, ktorá je tiež umiestnená na skosení bubna. Mikrometrickú skrutku je možné upevniť v ľubovoľnej polohe. Skrutka je vybavená račňovým mechanizmom, ktorý zabezpečuje konštantný merací tlak.
1. Predmet sa umiestni medzi pätu a mikrometrickú skrutku, pričom sa valček otáča a vreteno sa nastaví na približne blízku veľkosť predmetu.
2. Vreteno sa opatrne pohybuje, kým sa nedotkne meraného objektu.
3. Veľkosť v mm sa určuje pomocou noniusa na bubnovom meradle, ktorý zodpovedá vodorovnej indexovej čiare na stupnici stopky.
Pôvodný článok je na (MitsubishiMan)
4. Určí sa celková veľkosť meraného objektu.
Poznámka: Pri kontakte s meraným objektom neuťahujte vreteno otáčaním objímky valca rukou, mohlo by to spôsobiť zlomenie mikrometra. Pre presnejšie určenie rozmerov je potrebné sa uistiť, že je predmet dobre zaistený.
