Примітка. Ротор датчика частоти обертання переднього колеса з'єднаний з валом приводу переднього колеса і є нерозбірним.
Зняття датчика частоти обертання переднього колеса та датчика частоти обертання заднього колеса
Увага! Будьте уважні при поводженні з полюсним наконечником датчика частоти обертання колеса та зубчастою поверхнею ротора, щоб не пошкодити їх інші деталі.
Установка датчика частоти обертання переднього колеса та датчика частоти обертання заднього колеса

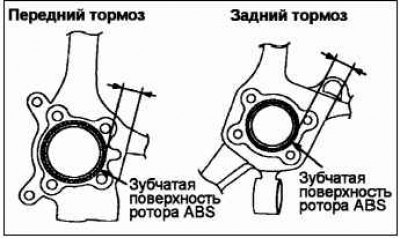

Відстань між датчиком частоти обертання та зубчастою поверхнею ротора ABS не регулюється, але виміряйте відстань між поверхнею установки датчика та зубчастою поверхнею ротора.
Номінальна величина: 28,2-28,5 мм
Перевірка датчика частоти обертання колеса

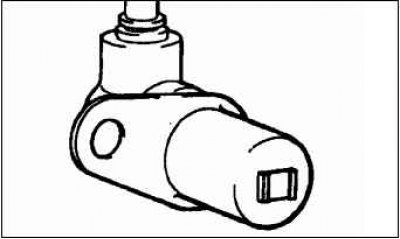

Перевірте відсутність будь-яких металевих частинок на поверхні полюсного наконечника, а у разі їх наявності видаліть.
Також перевірте відсутність пошкоджень полюсного наконечника; при виявленні таких замініть датчик.
Примітка. Так як всередині датчика частоти обертання встановлено магніт, полюсний наконечник намагнічується, внаслідок чого до нього легко притягуються сторонні металеві матеріали. Крім того, у разі пошкодження полюсного наконечника датчик не зможе правильно визначати частоту обертання колеса.

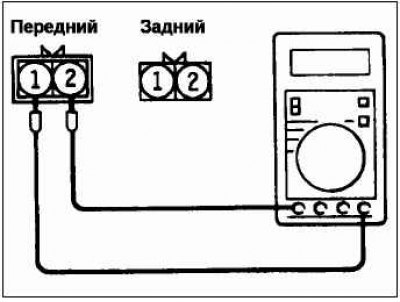

Виміряйте опір між виводами датчика частоти обертання колеса.
Номінальна величина: 1,0-1,5 ком.
Якщо внутрішній опір датчика частоти обертання не відповідає номінальному значенню, замініть його на новий.
Перевірте відсутність пошкоджень, обриву або поганого контакту у проводах датчика; у разі виявлення таких, замініть провід на новий.
Примітка. Щоб перевірити відсутність пошкоджень у проводі датчика, зніміть з кузова скобу кріплення проводів, потім зігніть і потягніть за провід, щоб перевірити, чи тимчасовий розрив контакту не відбувається.
Перевірка ізоляції датчика частоти обертання
Стаття заснована на даних сайту: MITSUBISHIMAN

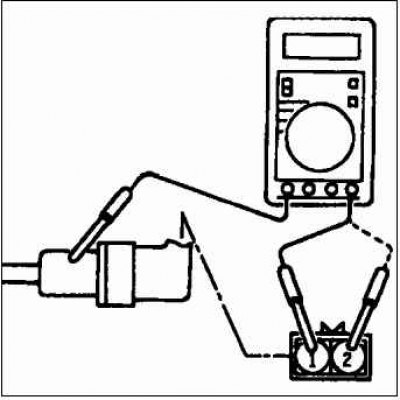

Від'єднайте від датчика всі дроти, а потім виміряйте опір між висновками 1 і 2 і корпусом датчика частоти обертання.
Номінальна величина: 100 ком або більше.
Якщо величина опору ізоляції не відповідає номінальній, замініть датчик частоти обертання колеса.
Зубчастий ротор датчика частоти обертання колеса
Перевірте відсутність деформацій чи поломок зубів ротора; при виявленні таких замініть ротор на новий.
