Снятие и установка поперечного рычага / Замена манжеты шаровой опоры

Главная Лансер 3 (1984-1992) Шасси и ходовая часть Передняя подвеска

0

Обозначения в тексте относятся к рисунку К-3614.

Снятие



Поднять автомобиль, см. п. 29.

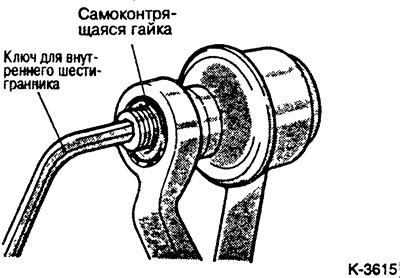

Отвернуть стабилизатор от соединительного элемента (стяжки). При этом удерживать шарнир ключом для внутреннего шестигранника.

Отвернуть соединительный элемент от поперечного рычага.

Внимание: На автомобилях выпуска с января 1984 г. по август 1988 г. стабилизатор связан втулками с проходным болтом, шаровыми тарелками и резиновыми опорами.

Освободить, не отворачивая, гайку -3- шаровой опоры.

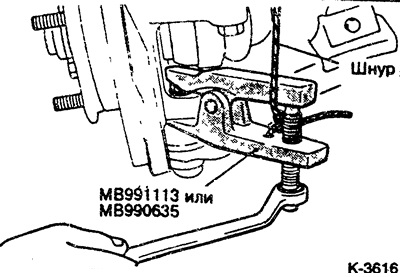

Отжать шаровую опору из поворотного кулака. При этом прикрепить выжимное приспособление шнуром к кузову.

Отдать переднее крепление -4- поперечного рычага.



Отдать гайку -3- и вытащить поперечный рычаг -7-.


Проверка



Проверить отсутствие износа и повреждений сайлент-блоков, в противном случае заменить.

Проверить поперечный рычаг на отсутствие перекосов или сломов, в противном случае заменить.

Проверить отсутствие повреждений хомута, в противном случае заменить.

Проверить отсутствие трещин на пыльнике шаровой опоры, в противном случае заменить. Перед установкой нанести универсальную смазку на уплотняющие губки и на внутреннюю поверхность пыльника.

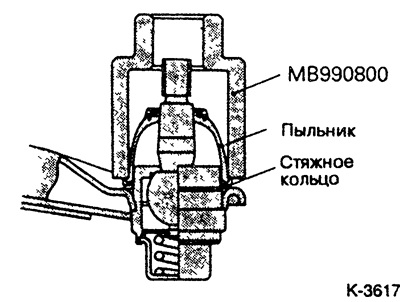

Специальным приспособление Mitsubishi MB990800 загнать пыльник до упора. Если специального приспособления не имеется в распоряжении, может быть применена трубка соответствующего диаметра.

Проверить безупречное состояние всех болтов, при необходимости заменить.

Установка



Внимание: Обязательно заменять самоконтрящиеся гайки.

Вставить поперечный рычаг, затянуть все болты и гайки.

Внимание: Гайку -4- только подтянуть, не затягивая.

Прикрепить стяжку стабилизатора к поперечному рычагу.

На автомобилях выпуска с 1.84 по 8.88 прикрепить стабилизатор с втулкой и резиновыми опорами к поперечному рычагу. Гайку крепления навернуть настолько, чтобы выход резьбы проходного болта составил 21-23 мм.


Прикрепить поперечный стабилизатор.

Опустить автомобиль.

Несколько раз прокачать передок автомобиля для усадки передней подвески.

Затянуть крепление поперечного рычага к кузову с усилием 120 Нм.

Внимание: При этом автомобиль должен стоять на земле на 4-х колесах.

По возможности срочно проверить на станции обслуживания углы установки передних колес.
