2. Снимите воздушный фильтр.

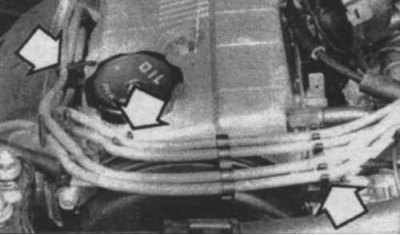

3.3 Осторожно отсоедините провода свечей зажигания из зажимов
3. Отсоедините провода свечей зажигания и кронштейны тросиков от крышки клапанов (3.3).
Внимание! В двигателях DOHC снимите центральную крышку, чтобы открыть доступ к свечам зажигания.
4. Пометьте и отсоедините тросики и шланги выхлопной системы, которые подсоединены к крышке клапанов или пролегают над ней.

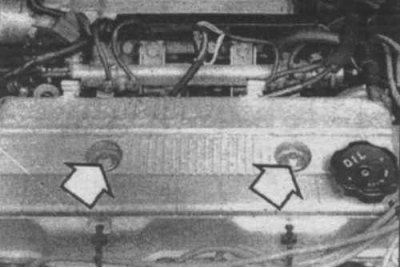

3.5а Вывинтите болты крышки клапанов (указаны стрелками) - показан двигатель объемом 2,0 л

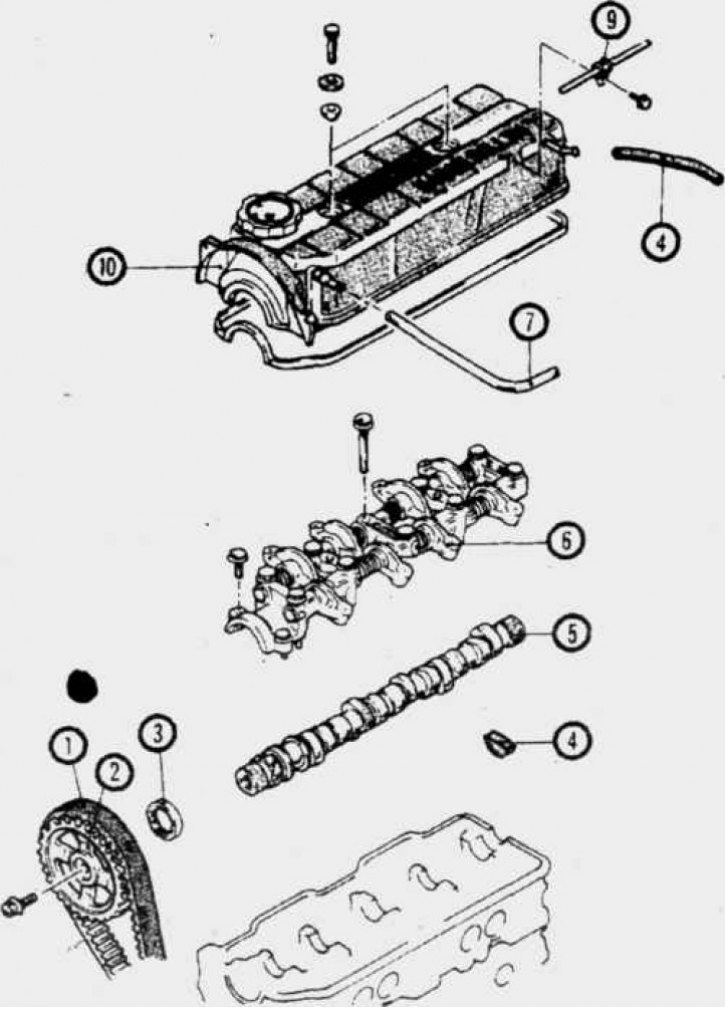

3.5б Крышка клапанов двигателя SOHC, коромысла и распределительный вал
1. Газораспределительный ремень; 2. Звездочка распределительного вала; 3. Сальник распределительного вала; 4. Полукруглое уплотнение; 5. Распределительный вал; 6. Коромысла; 7. Полукруглое уплотнение; 8. Вентиляционный шланг; 9. Зажим тросика; 10. Крышка клапанов

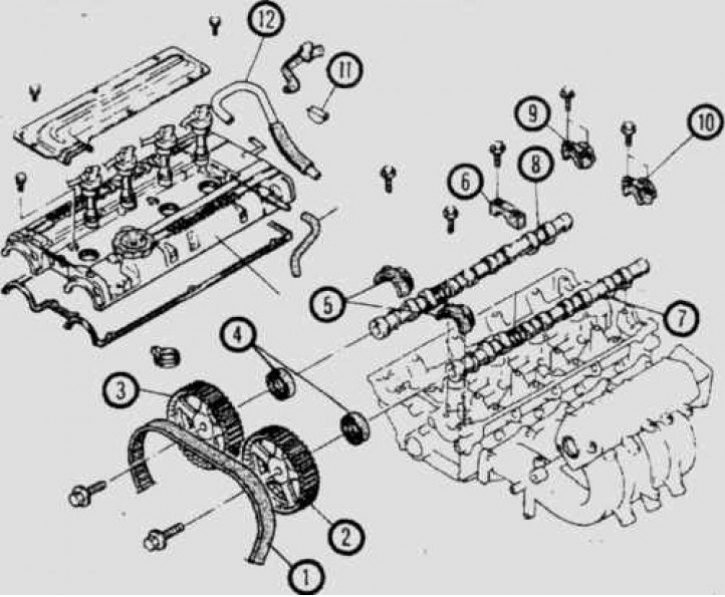

3.5с Крышка клапанов двигателя DOHC, коромысла и распределительный вал
1. Газораспределительный ремень; 2. Звездочка распределительного вала (впускных клапанов); 3. Звездочка распределительного вала (выпускных клапанов); 4. Сальник распределительного вала; 5. Крышки подшипников распределительного вала; 6. Крышка подшипника распределительного вала; 7. Распределительный вал (впускных клапанов); 8. Распределительный вал (выпускных клапанов); 9. Крышка подшипника распределительного вала; 10. Крышка подшипника распределительного вала; 11. Полукруглое уплотнение; 12. Вентиляционный шланг
[Оригинал статьи опубликован на: MitsubishiMan.ru]
5. Вывинтите болты крышки клапанов (3.5а, 3.5б, 3.5с) и снимите крышку. Если крышка крепко пристала к головке цилиндров, осторожно постучите по ней деревянным молотком.
6. Тщательно почистите крышку, удалив следы старой прокладки.
7. Установите новую прокладку на крышку. Наденьте крышку на головку цилиндров и вставьте болты.
Внимание! Не забудьте установить полукруглое уплотнение в головку цилиндров (3.5а, 3,5б). Нанесите на заднюю часть уплотнения небольшое количество герметика, установите уплотнение и нанесите герметик на его верхнюю часть.
8. Затяните болты до момента затяжки указанного в технических характеристиках. После того как Вы закончили установку, заведите двигатель и осмотрите его на наличие утечек.
