![](https://www.mitsubishiman.ru/img/colt/1372.jpg)

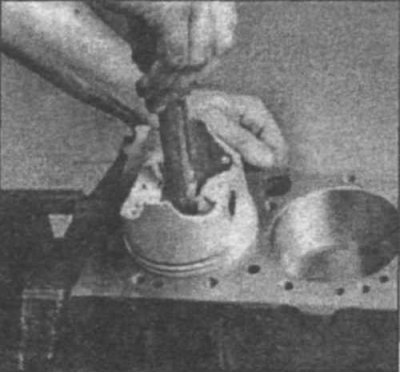

22.2 При проверке концевого зазора поршневого кольца оно должно быть установлено перпендикулярно стенкам цилиндра (для этого опустите кольцо вглубь цилиндра при помощи поршня)
2. Установите верхнее компрессионное кольцо в первый цилиндр (22.2) и опустите его в самый низ цилиндра.
![](https://www.mitsubishiman.ru/img/colt/1373.jpg)

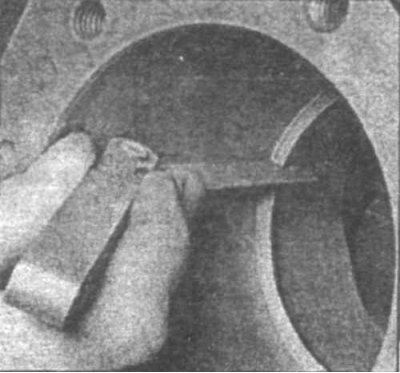

22.3а Измерьте концевой зазор кольца при помощи набора щупов
![](https://www.mitsubishiman.ru/img/colt/1374.jpg)

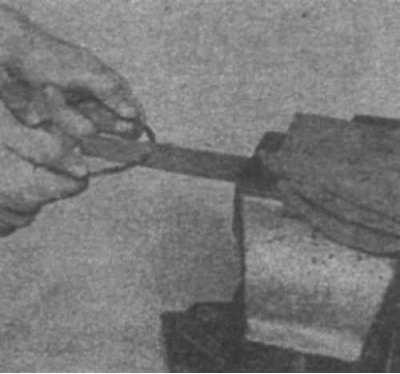

22.3б Если концевой зазор слишком мал, зажмите напильник в тисках и сточите концы кольца (двигая кольцо по напильнику снаружи внутрь)
3. Измерьте концевой зазор при помощи набора щупов (22.3а). Если зазор слишком мал, достаньте кольцо из цилиндра и сточите его концы (22.3б). Если зазор слишком велик, то проверьте, чтобы он не превышал 0,9 мм.
4. Аналогичным образом проверьте концевой зазор остальных колец.
![](https://www.mitsubishiman.ru/img/colt/1375.jpg)

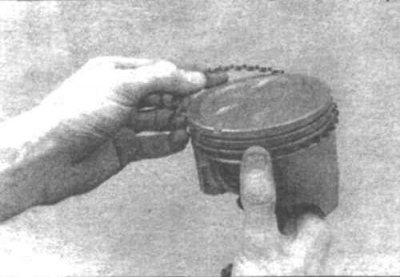

22.5а Установите распорное кольцо в канавку
![](https://www.mitsubishiman.ru/img/colt/1376.jpg)

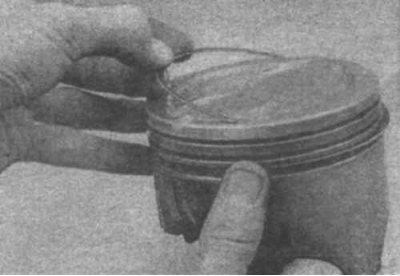

22.5б Не используйте инструмент для установки поршневых колец при установке маслосъемных колец
5. При установке колец на поршень первым устанавливается маслосъемное кольцо. Оно состоит из трех элементов. Установите распорное кольцо в канавку (22.5а). Затем пальцами, не используя инструмент для установки поршневых колец, установите нижнее и верхнее маслосъемные кольца (22.5б). Проверьте, чтобы верхнее и нижнее кольцо плавно двигались в канавке.
![](https://www.mitsubishiman.ru/img/colt/1377.jpg)

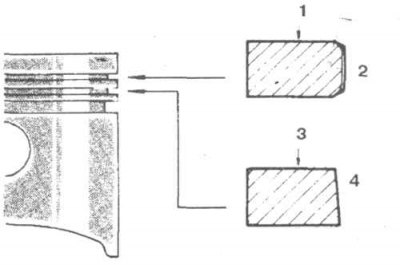

22.6а Компрессионные кольца N 1 и 2 имеют разные поперечные сечения - не перепутайте их и установите отметкой вверх.
1. Отметки; 2. Поверхность с фасками; 3. Отметки; 4. Скощенный край
![](https://www.mitsubishiman.ru/img/colt/1378.jpg)

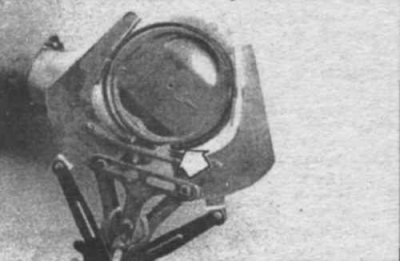

22.6б Установите компрессионные кольца при помощи инструмента для установки поршневых колец - отметка (указана стрелкой) должна смотреть вверх
6. Затем при помощи инструмента для установки поршневых колец установите второе компрессионное кольцо в среднюю канавку на поршне. Его необходимо устанавливать отметкой вверх (22.6а и 22.6б).
Примечание. На двигателях 1.8L Turbo и 2.0L моделей Cordia/Tredia толщина компрессионных колец зависит от типа двигателя. Смотрите следующую таблицу.
Кольцо | Двигатель | Толщина кольца | Идентификационная отметка |
Верхнее | 1.8L | 1,5 мм | Т |
2.0L | 2,0 мм | N | |
Нижнее | 1.8L | 1,5 мм | 2Т |
2.0L | 2,0 мм | N |
7. Аналогичным образом установите верхнее компрессионное кольцо отметкой вверх. Не перепутайте верхнее и второе компрессионные кольца.
8. Установите кольца на остальные поршни.
