2. Нагреватель подлежит проверке на электропроводность (рис. 10.3). Заданная величина: электропроводность присутствует при сопротивлении около 1 Ом при температуре 20°C.

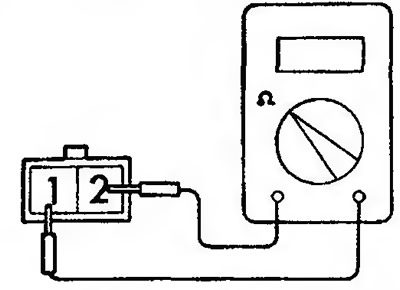

Рис. 10.3. Проверка электропроводности нагревателя
3. Подсоедините напряжение батареи к клеммам нагревателя и убедитесь, что он нагревается (рис. 10.4).

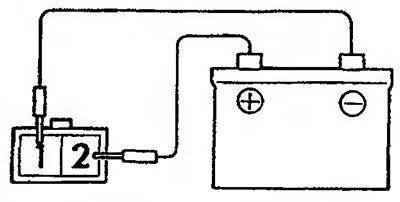

Рис. 10.4. Проверка работоспособности нагревателя
4. Используя резьбовые отверстия для установки карбюратора, на впускном коллекторе установите два направляющих стержня (диаметр резьбовой части - 6.6 мм, диаметр стержня -8 мм). Расположите стержни диагонально по отношению друг к другу (рис. 10.5).

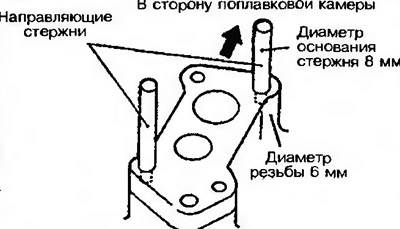

Рис. 10.5. Установите два направляющих стержня для правильной установки карбюратора
5. Установите прокладки и карбюратор на направляющие стержни на впускном коллекторе (рис. 10.6, а, б).

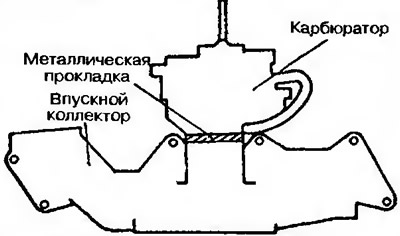

Рис. 10.6а. Установка карбюратора типа «А» и «В» |

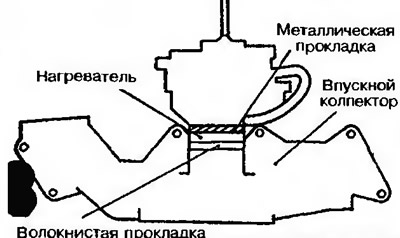

Рис. 10.6б. Установка карбюратора типа «С» и «D» |
Внимание! После установки карбюратора не перемещайте его.
7. Установите в оба свободных резьбовых отверстия крепежные болты и затяните их рукой.
8. Выкрутите направляющие стержни и установите в эти отверстия другие два крепежных болта. Затяните их рукой.
9. Все четыре крепежных болта затяните до требуемого момента.
