Впускной коллектор

  • Главная
  • Лансер
  • 9 (2000-2007, бензин)
  • Силовой агрегат
  • Система впуска и выпуска
0

Снятие



- Перед началом снятия деталей выполните следующие операции:
  • а) Слейте охлаждающую жидкость,
  • б) (Двигатели GDI) Снимите декоративный кожух двигателя.
  • в) Снимите воздушный фильтр.
  • г) Снимите корпус дроссельной заслонки.
  • д) (Двигатели GDI) Снимите катушки зажигания.
  • е) (Двигатели MPI) Снимите топливный коллектор в сборе с форсунками.

− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие впускного коллектора".

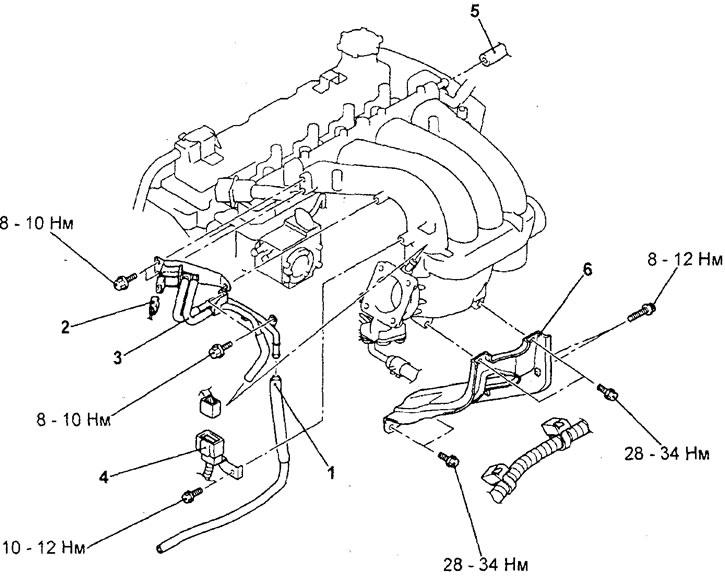

Снятие впускного коллектора (двигатель 4G15-GDI). 1 - соединение вакуумного шланга системы продувки адсорбера, 2 - разъем электромагнитного клапана продувки адсорбера, 3 - кронштейн электромагнитного клапана продувки адсорбера и вакуумные трубки и шланги в сборе, 4 - разъем сервопривода клапана рециркуляции ОГ, 5 - шланг системы принудительной вентиляции картера, 6 - стойка впускного коллектора.

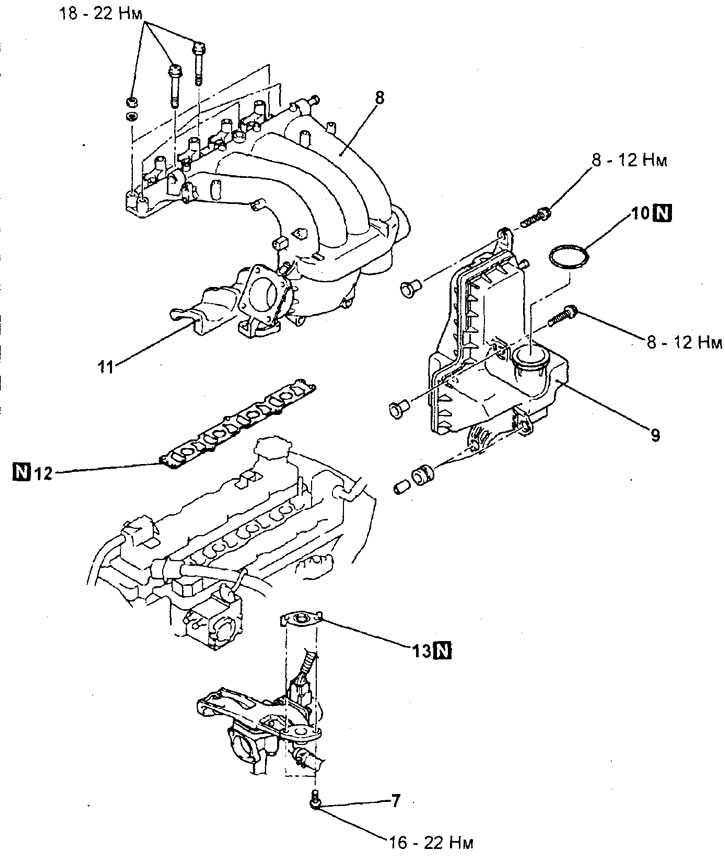

Снятие впускного коллектора (двигатель 4G15-GDI, продолжение). 7 - болт крепления трубки системы рециркуляции ОГ, 8 - впускной коллектор, 9 - резонатор впускного коллектора, 10 - кольцевая прокладка, 11 - изолятор, 12 - прокладка впускного коллектора, 13 - прокладка трубки системы рециркуляции ОГ.

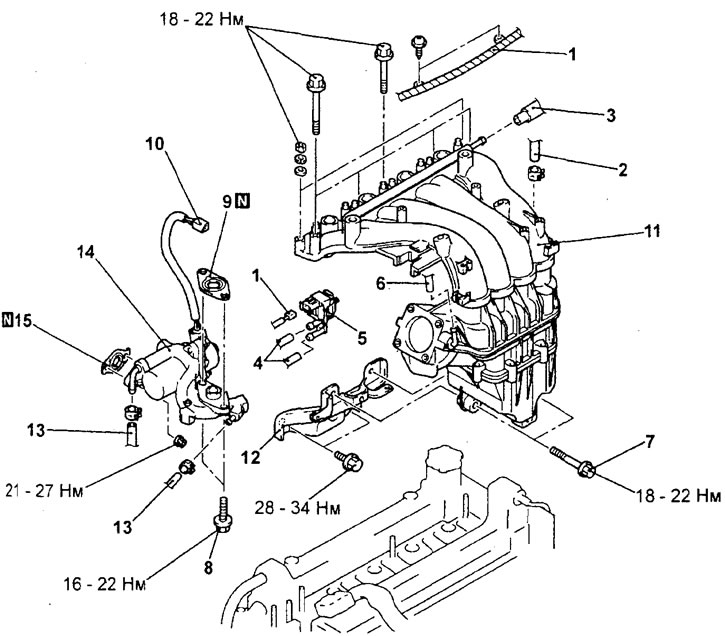

Снятие впускного коллектора (двигатель 4G93-GDI). 1 - жгут проводов системы управления двигателем, 2 - вакуумный шланг усилителя тормозов, 3 - шланг системы принудительной вентиляции картера, 4 - вакуумный шланг, 5 - электромагнитный клапан продувки адсорбера, 6 - шланг системы продувки адсорбера, 7 - болт крепления впускного коллектора и стойки впускного коллектора, 8 - болт крепления трубки системы рециркуляции ОГ к впускному коллектору, 9 - прокладка трубки системы рециркуляции ОГ, 10 - разъем сервопривода клапана рециркуляции ОГ, 11 - впускной коллектор в сборе, 12 - стойка впускного коллектора, 13 - шланг системы охлаждения, 14 - трубка системы рециркуляции ОГ и сервопривод клапана рециркуляции ОГ в сборе, 15 - прокладка трубки системы рециркуляции ОГ.

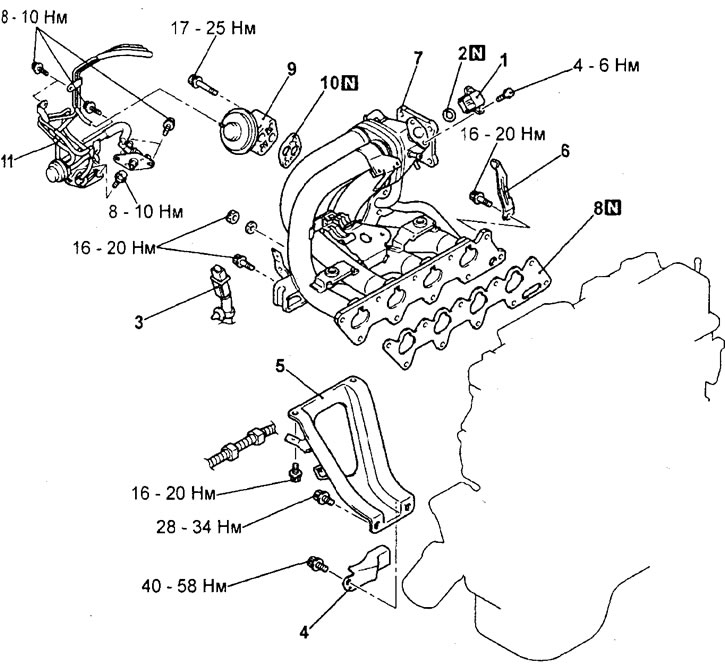

Снятие впускного коллектора (двигатель 4G15-MPI). 1 - датчик абсолютного давления во впускном коллекторе, 2 - кольцевая прокладка, 3 - разъем датчика детонации, 4 - кронштейн силового агрегата, 5 - стойка впускного коллектора, 6 - кронштейн подвеса двигателя, 7 - впускной коллектор, 8 - прокладка впускного коллектора, 9 - клапан рециркуляции ОГ, 10 - прокладка клапана рециркуляции ОГ, 11 - вакуумные трубки и шланги в сборе.



− (Двигатель 4G15-GDI) При снятии деталей обратите внимание на операцию снятия впускного коллектора.

Аккуратно отсоедините резонатор от впускного коллектора, затем снимите впускной коллектор.

Проверка



1. Проверьте все детали на отсутствие повреждений и трещин, при рбна-ружении таковых, замените деталь. При необходимости очистите детали. Внимание: при очистке не допускайте попадания посторонних частиц во впускные каналы головки блока цилиндров и впускного коллектора.

2. Проверьте состояние прокладки впускного коллектора.

3. Проверьте отсутствие засорения отверстий штуцеров отвода разрежения, каналов прохода охлаждающей жидкости, каналов системы принудительной вентиляции картера, а также каналов прохода отработавших газов и каналов системы рециркуляции отработавших газов (EGR).

4. С помощью проверочной линейки и набора щупов измерьте неплоскостность привалочной поверхности головки блока цилиндров, а также при-валочные поверхности впускного коллектора.

Неплоскостность привалочной поверхности под прокладку:
  • Номинальная — 0,15 мм или меньше
  • Предельно допустимая — 0,20 мм

5. В случае обнаружения дефектов при проверке по приведенным выше пунктам деталь подлежит замене.

Установка



− Установка деталей производится в порядке, обратном снятию.

− После завершения установки деталей выполните следующие операции:
  • а) (Двигатели MPI) Установите топливный коллектор в сборе с форсунками.
  • б) (Двигатели GDI) Установите катушки зажигания.
  • в) Установите корпус дроссельной заслонки.
  • г) Установите воздушный фильтр.
  • д) (Двигатели GDI) Установите декоративный кожух двигателя.
  • е) Залейте охлаждающую жидкость.
