Оглавление: Снятие амортизатора ⤓ Установка амортизатора ⤓ Разборка амортизатора ⤓ Сборка амортизатора ⤓

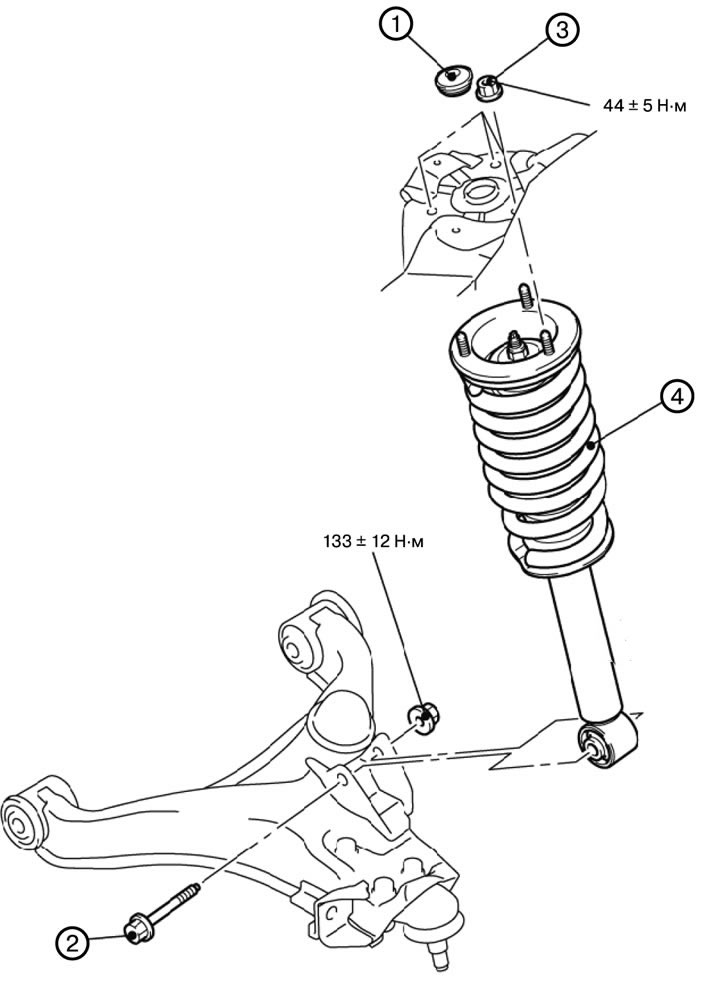

Снятие амортизатора
1. Снять верхний рычаг в сборе.
2. Снять аккумуляторную батарею и поддон аккумуляторной батареи.
3. Снять воздушный фильтр в сборе.
4. Снять крышку (1).
5. Вывернуть болт (2).
6. Вывернуть крепежную гайку амортизатора (3).
7. Снять амортизатор в сборе (4).
Установка амортизатора
1. Установить амортизатор в сборе (4).
2. Завернуть крепежную гайку амортизатора (3).
3. Завернуть болт (2).
4. Установить крышку (1).
5. Установить воздушный фильтр в сборе.
6. Установить аккумуляторную батарею и поддон аккумуляторной батареи.
7. Установить верхн ий рычаг в сборе.
8. Проверить и отрегулировать углы установки передних колес.

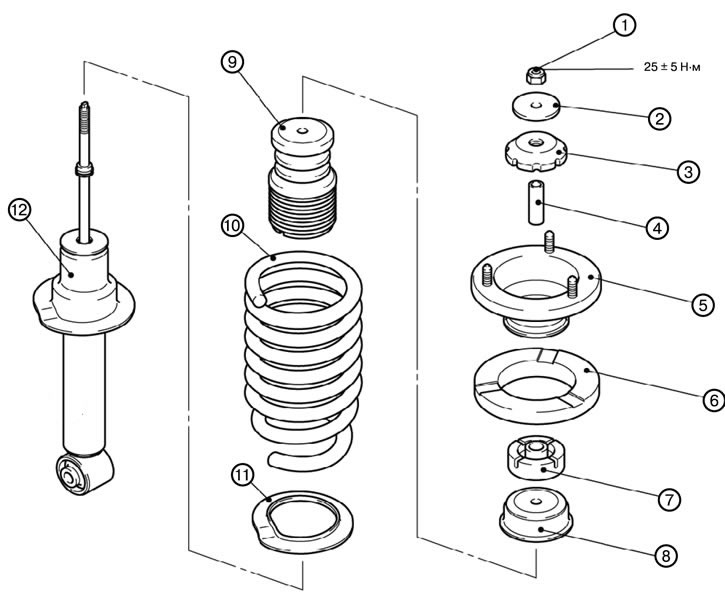

Разборка амортизатора

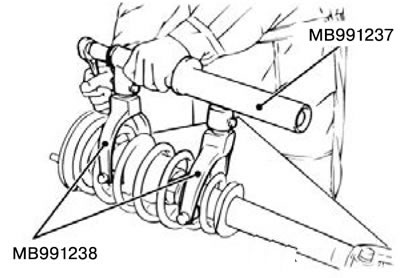

1. Использовать специальные инструменты для сжатия пружины амортизатора.
Внимание. Установите приспособление для сжатия пружины симметрично и таким образом, чтобы максимальная длина не превосходила установочных пределов. Не применяйте ударный гайковерт при затяжке болта специального приспособления.
2. Удерживая шток амортизатора, отвернуть самоконтрящуюся гайку (1).
Внимание.Не применяйте ударный гайковерт при отворачивании самоконтрящейся гайки.
3. Снять пластину (2).
4. Снять втулку (3).
5. Снять захват (4).
6. Снять кронштейн пружины в сборе (5).
7. Снять верхнюю чашку пружины (6).
8. Снять нижнюю втулку (7).
9. Снять верхнюю втулку (8).
10. Снять крышку в сборе (9).
11. Снять вспомогательную резинку (10).
12. Снять винтовую пружину (11).
13. Снять нижнюю подушку пружины (12).
14. Снять амортизатор (13).
Сборка амортизатора
1. Установить специальный инструмент также, как при снятии и сжать пружину, чтобы установить ее на амортизатор.
Внимание. Не используйте ударный гайковерт для затяжки болта специального инструмента.

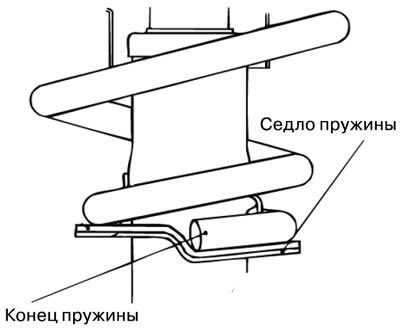

2. Совместить верхнюю часть пружины со ступенчатой частью верхней подушки пружины и соответственно нижнюю часть пружины со ступенчатой частью седла пружины.
3. Установить амортизатор (13).
4. Установить нижнюю подушку пружины (12).
5. Установить винтовую пружину (11).
6. Установить вспомогательную резинку (10).
7. Установить крышку в сборе (9).
8. Установить верхнюю втулку (8).
9. Установить нижнюю втулку (7).
10. Установить верхнюю чашку пружины (6).
11. Установить кронштейн пружины в сборе (5).
12. Установить захват (4).
13. Установить втулку (3).
14. Установить пластину (2).
15. Временно затянуть самоконтрящу-юся гайку.

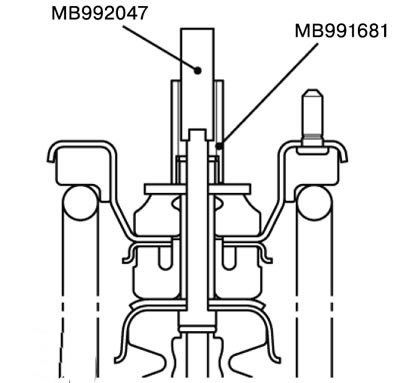

16. Снять специальные инструменты (МВ991681, МВ992047), и затянуть самоконтрящуюся гайку (1) заданным моментом.
Внимание. Не используйте ударный гайковерт.
