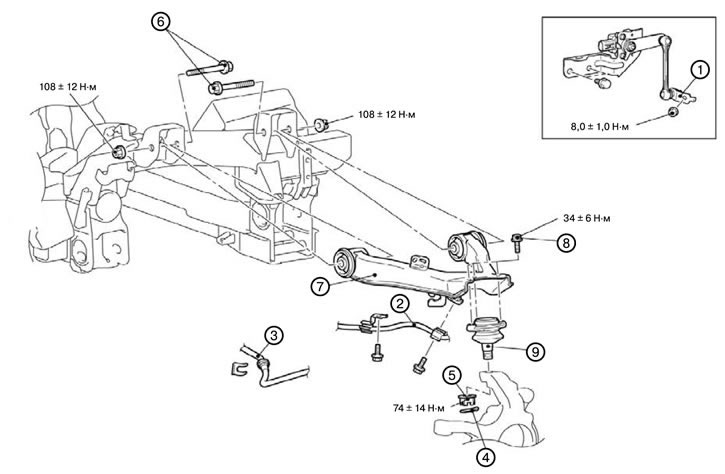

Снятие верхнего рычага в сборе
1. Снять датчик высоты передней подвески и соединение верхнего рычага (1).
2. Вывернуть монтажный болт кронштейна крепления датчика скорости переднего колеса (2).
3. Снять тормозной шланг (3).
4. Снять шплинт (4).
5. Вывернуть соединительную гайку шарнирного соединения верхнего рычага и поворотного кулака (5).
6. Вывернуть крепежный болт верхнего рычага (6).
7. Снять верхний рычаг в сборе (7).
8. Вывернуть соединительный болт верхнего рычага в сборе и передней рамы (8).
9. Снять шарнирное соединение верхнего рычага в сборе (9).
Установка верхнего рычага в сборе
Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить шарнирное соединение верхнего рычага в сборе (9).
2. Завернуть соединительный болт верхнего рычага в сборе и передней рамы (8).
3. Установить верхний рычаг в сборе (7).
4. Завернуть крепежный болт верхнего рычага (6).
5. Завернуть соединительную гайку шарнирного соединения верхнего рычага и поворотного кулака (5).
6. Установить шплинт (4).
7. Установить тормозной шланг (3).
8. Завернуть монтажный болт кронштейна крепления датчика скорости переднего колеса (2).
9. Установить датчик высоты передней подвески и соединение верхнего рычага (1).
10. Проверить пыльник на предмет наличия царапин и повреждений.
Оригинал материала находится здесь: MitsubishiMan.ru
11. Проверить и отрегулировать углы установки колес.
Проверка момента стягивания шаровой опоры верхнего рычага

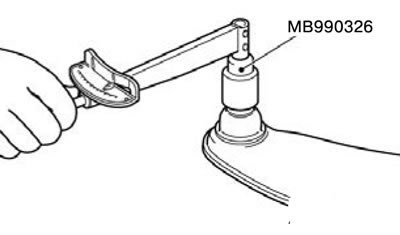

1. Покачать несколько раз палец шаровой опоры, установить гайку на палец и, используя специальный инструмент, измерить момент начала вращения шаровой опоры.
Номинальная величина: 0,4- 5,6 Н·м.
2. Если измеренное значение превышает номинальную величину, заменить верхний рычаг в сборе.
3. Если измеренная величины меньше номинальной, проверить легкость движения пальца в шаровой опоре. Если палец не заедает и отсутствует чрезмерный люфт, то использование такой шаровой опоры (шарового шарнира) допускается.
Проверка защитного чехла шаровой опоры верхнего рычага
1. Проверить защитный чехол на наличие трещин или повреждений, нажимая на него пальцем.
2. Если защитный чехол имеет трещины или повреждения, заменить верхний рычаг в сборе.
Примечание. Трещины и повреждения защитного чехла могут вызвать повреждение шаровой опоры. Если защитный чехол поврежден во время выполнения работ по обслуживанию, замените защитный чехол.
Замена защитного чехла шаровой опоры верхнего рычага
Заменить защитный чехол только в случае его случайного повреждения во время выполнения работ по обслуживанию следующим образом:
- 1. Снять защитный чехол.
- 2. Нанести многоцелевую консистентную смазку на кромку и внутрь защитного чехла.
- 3. Надеть защитный чехол с помощью специального инструмента, пока он полностью не сядет на свое место.
- 4. Проверить защитный чехол на наличие трещин или повреждений, нажимая на него пальцем.
