Премахване на стойката на регистрационния номер
1. Свалете облицовката за монтаж на регистрационния номер.
2. Свалете долната облицовка на вратата на багажното отделение.
3. Отстранете водоотблъскващото фолио от вратата на багажното отделение.
4. Свалете резервоара на измиващото средство за задното предно стъкло.

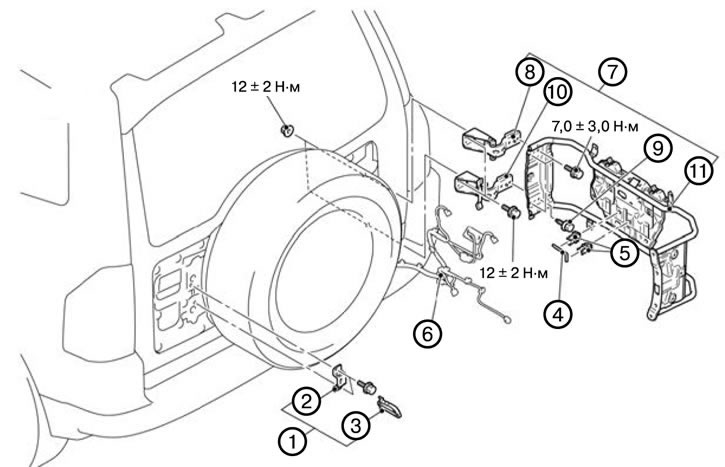

5. Свалете държача на регистрационния номер (1).
6. Свалете скобата на капака на багажника (2).
7. Свалете държача на регистрационния номер (3).
8. Отстранете щифта за задържане на регистрационния номер (4).
9. Свалете държача на щифта за задържане на регистрационния номер (5).
10. Разкачете конектора на електрическите кабели (6).
11. Свалете монтажния блок за регистрационен номер (7).
12. Свалете горния капак на стойката за регистрационен номер (8).
[Източникът на статията е достъпен на: www.mitsubishiman.ru]

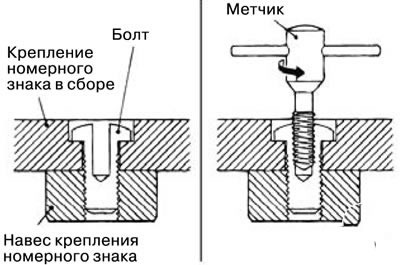

13. Развийте болта (9).
1) Пробийте плитък отвор с помощта на бормашина.
2) Отрежете болта с ляв метчик.
14. Свалете долния капак на държача на регистрационния номер (10).
15. Свалете държача на регистрационния номер (11).
Монтиране на стойка за регистрационен номер
Забележка: При монтаж затегнете болтовете до показаните на фигурата въртящи моменти.
1. Монтирайте държача на регистрационния номер (11).
2. Монтирайте долната панта на държача на регистрационния номер (10).
3. Затегнете болта (9).
4. Монтирайте горния държач на регистрационния номер (8).
5. Монтирайте монтажния блок на регистрационния номер (7).

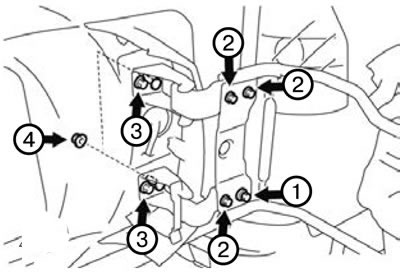

1) Временно затегнете срязващия болт, монтажния болт и монтажната гайка в реда на 1, 2, 3, 4, и след това ги затегнете в реда на 4, 3, 2 до препоръчителния въртящ момент на затягане.
Въртящ момент на затягане:
- Монтажен болт 2: 7,0±3,0 Nm.
- Монтажен болт, гайка 3.4: 12±2 Nm.

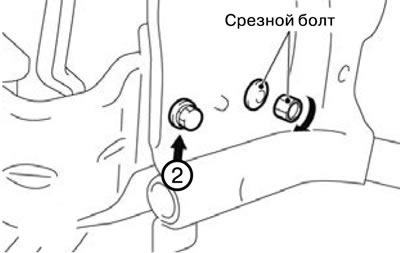

2) Затегнете срязващия болт, докато главата му се отреже.
6. Свържете конектора на електрическите кабели (6).
7. Монтирайте държача на щифта за задържане на регистрационния номер (5).
8. Монтирайте щифта за задържане на регистрационния номер (4).
9. Монтирайте държача на регистрационния номер (3).
10. Монтирайте скобата на капака на багажното отделение (2).
11. Монтирайте държача на регистрационния номер (1).
12. Монтирайте резервоара за измиване на задното стъкло.
13. Поставете водоотблъскващото фолио на вратата на багажното отделение.
14. Монтирайте долната облицовка на вратата на багажното отделение.
15. Монтирайте облицовката на стойката на регистрационния номер.
