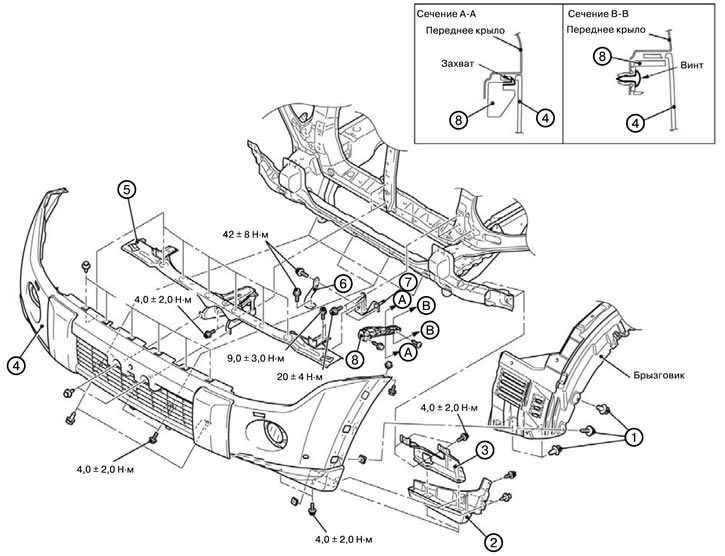

Демонтиране на предната броня
1. Свалете решетката на радиатора.
2. Отстранете опората.
3. Свалете изпускателната тръба на измиващата система на фаровете.
4. Свалете предната част на облицовката на предния калник.
5. Разхлабете винтовете и свалете скобите на калника (1).
6. Свалете калника на предната кална арка (2).
7. Свалете скобата на предната броня (3).
8. Разкачете конектора на фара за мъгла (автомобили с фарове за мъгла).
9. Разкачете съединението на маркуча на измиващата система на фаровете (автомобили с устройства за измиване на фаровете).
10. Свалете предния бронен блок (4).
11. Свалете подсилващата част на предната броня (5).
12. Свалете страничната опора на предната броня (6).
13. Свалете скобата на предната броня (7).
14. Свалете скобата за поддръжка на предната броня (8).
Монтиране на предната броня
Забележка: При монтаж затегнете болтовете до показаните на фигурата въртящи моменти.
1. Монтирайте скобата за поддръжка на предната броня (8).
2. Монтирайте скобата на предната броня (7).
3. Монтирайте страничната опора на предната броня (6).
Текстът на статията е получен от уебсайта (MitsubishiMan.ru)
4. Монтирайте подсилващата част на предната броня (5).
5. Монтирайте предния бронен блок (4).
6. Свържете съединението на маркуча на измиващата система на фаровете (автомобили с устройства за измиване на фаровете).
7. Свържете конектора на фара за мъгла (автомобили с фарове за мъгла).
8. Монтирайте скобата на предната броня (3).
9. Монтирайте калника на предната колела (2).
10. Затегнете винтовете и свалете скобите на калника (1).
11. Монтирайте предната част на облицовката на предния калник.
12. Монтирайте изпускателната тръба на измиващата система на фаровете.
13. Монтирайте опората.
14. Монтирайте решетката на радиатора.

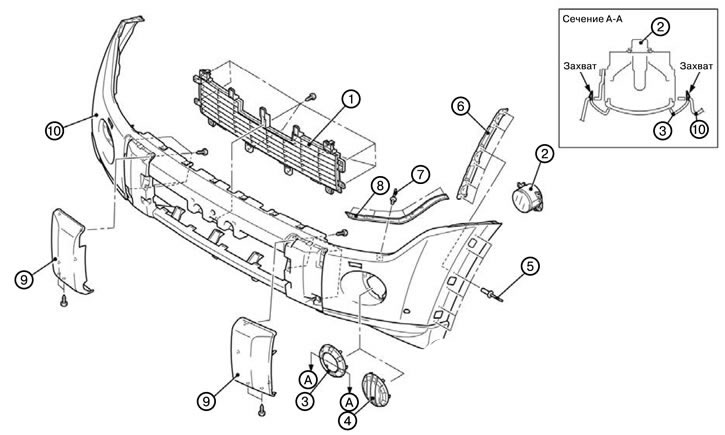

Демонтаж на предната броня
1. Свалете решетката на предната броня (1).
2. Свалете предните фарове за мъгла (автомобили с предни фарове за мъгла) (2).
3. Свалете рамката на предната фара за мъгла (автомобили с предни фарове за мъгла) (3).
4. Свалете капака на отвора за фарове за мъгла (автомобили без предни фарове за мъгла) (4).
5. Отстранете нита A (5).

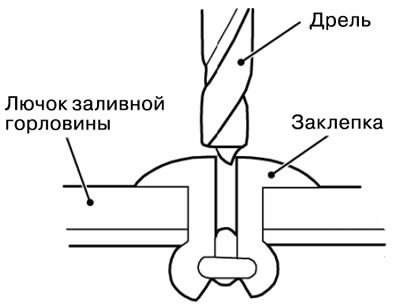

1) Направете отвор в нита, за да го счупите, като използвате бормашина с 4 мм свредло и извадете нита.
6. Свалете страничната скоба на предната броня (6).
7. Отстранете нита B (7).

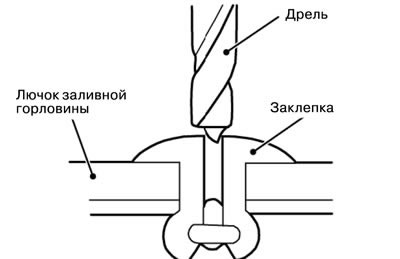

1) Направете отвор в нита, за да го счупите, като използвате бормашина с 4 мм свредло и извадете нита.
8. Свалете страничната подсилка на предната броня (8).
9. Свалете капака на предната броня (9).
10. Свалете предната броня (10).
Сглобяване на предната броня
1. Монтирайте предната броня (10).
2. Монтирайте капака на предната броня (9).
3. Монтирайте страничната подсилка на предната броня (8).

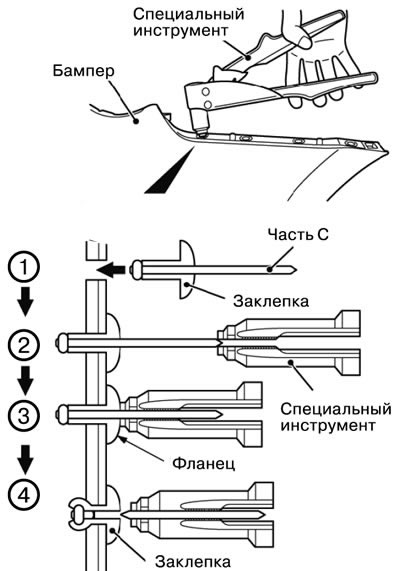

4. Монтирайте нит B (7).
1) Поставете нит B на съответното място.
2) Монтирайте специалния инструмент върху част C на нита.
3) Стиснете дръжката на специалния инструмент, за да монтирате нита.
4) Отрежете тънката част на част C на нита и фиксирайте нита.
5. Монтирайте страничната скоба на предната броня (6).

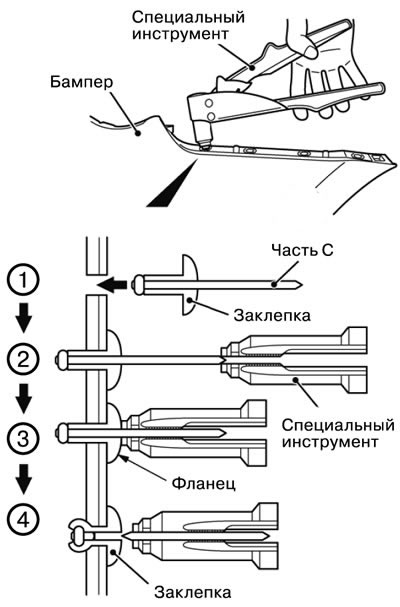

6. Монтирайте нит A (5).
1) Поставете нит А на съответното място.
2) Монтирайте специалния инструмент върху част C на нита.
3) Стиснете дръжката на специалния инструмент, за да монтирате нита.
4) Отрежете тънката част на част C на нита и фиксирайте нита.
7. Монтирайте капака на отвора за фарове за мъгла (автомобили без предни фарове за мъгла) (4).
8. Монтирайте рамката на предната фара за мъгла (автомобили с предни фарове за мъгла) (3).
9. Монтирайте предните фарове за мъгла (автомобили с предни фарове за мъгла) (2).
10. Монтирайте решетката на предната броня (1).
