Височина на педала на спирачката
1. Отстранете постелката изпод педала на спирачката.

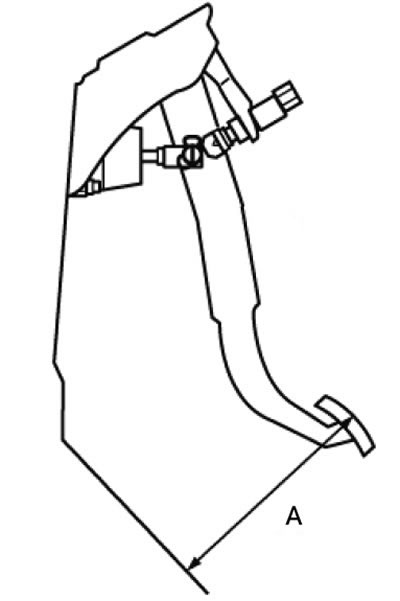

2. Измерете височината на позицията на педала, както е показано на фигурата. Ако измерената височина не съответства на номиналната стойност, трябва да се извършат следните операции.
Номинална стойност (А):
- Модел с ляв волан: 192 - 195 мм.
- Модел с десен волан: 187 - 190 мм.
3. Изключете конектора прекъсвач на стоп-сигнали.
4. Разхлабете заключващата гайка на буталото и, като завъртите буталото в едната или другата посока с помощта на клещи, регулирайте необходимата височина на педала над пода.
5. Затегнете контрагайката на тласкача.
6. Натиснете ключа на стоп-сигнала е в посока на хода на педала до дупка. (Превключвателят се движи при силно натискане).
7. Повишаване на педала до пълно изтегляне, накрайник за управляваща щанга, и след това плъзнете ключа на стоп-сигнали в желаната позиция. Завъртете превключвателя, за да регулирате позицията му така, че разстоянието да съответства на показаното на фигурата.
(Статията е препечатана от уебсайта: «mitsubishiman.ru»)
8. Свържете конектора на превключвателя.
9. Уверете се, че стоп светлините не светват, когато педалът на спирачката не е натиснат.
10. Поставете постелката на място.
Свободен ход на спирачния педал

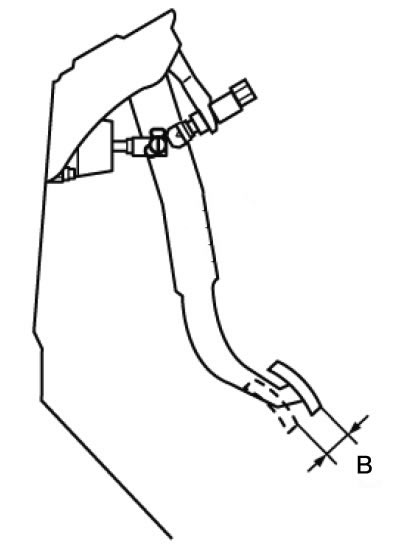

При изключен двигател, натиснете педала на спирачката два или три пъти. След като свалите вакуумния клапан от усилвателя на спирачката, натиснете педала с ръка и се уверете, че той се движи, докато не се появи съпротивление (свободна игра) е в оптималния диапазон.
Номинална стойност (B): 3 или по-малко.
Ако свободният ход на педала на спирачката надвишава номиналната стойност, вероятно има увеличен луфт във връзката между лоста на педала на спирачката и скобата за монтаж на педала. Проверете хлабината и сменете повредените части, ако е необходимо.
Разстояние между педала на спирачката и пода
1. Отстранете постелката и др. изпод педала на спирачката.

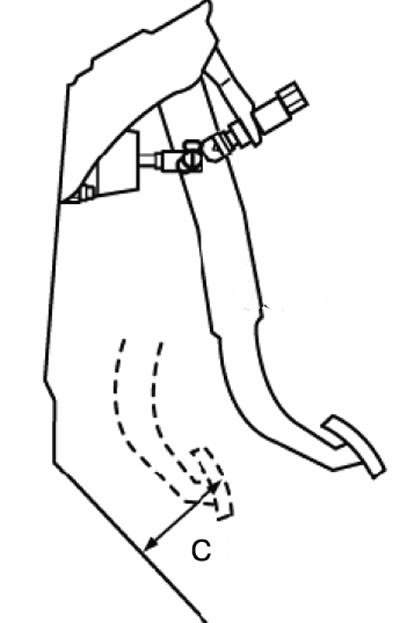

2. Стартирайте двигателя, натиснете педала на спирачката със сила от приблизително 490 N и измерете разстоянието между педала на спирачката и пода.
Номинална стойност (C):
- Къса база: 85 мм или повече.
- Дълга междуосна база: 80 мм или повече.
3. Ако разстоянието не съответства на номиналната стойност, проверете наличието на въздух в спирачната линия, разстоянието между накладките на спирачните челюсти и барабана и действието на ръчната спирачка. Регулирайте или сменете дефектните части, ако е необходимо.
4. Поставете постелката на място.
